15.1WDT简介

15.2Exynos4412下的WDT控制器

15.3WDT寄存器详解

15.4WDT编程

作业

15.1WDT简介

Watch Dog Timer即看门狗定时器，其主要作用是当发生软件故障时可产生复位信号使SOC复位，其本质是一个计数器。

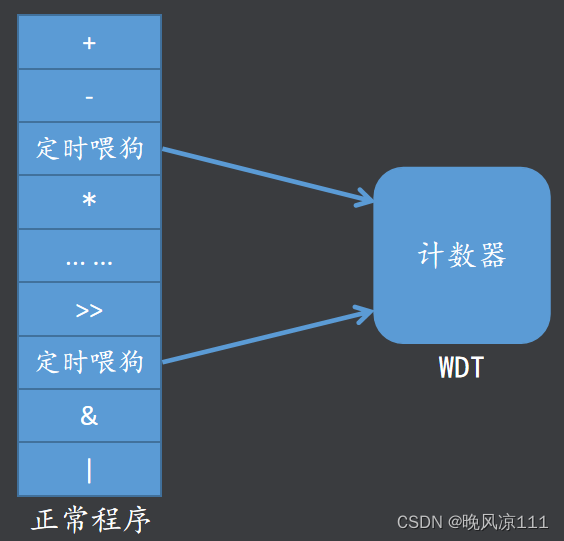

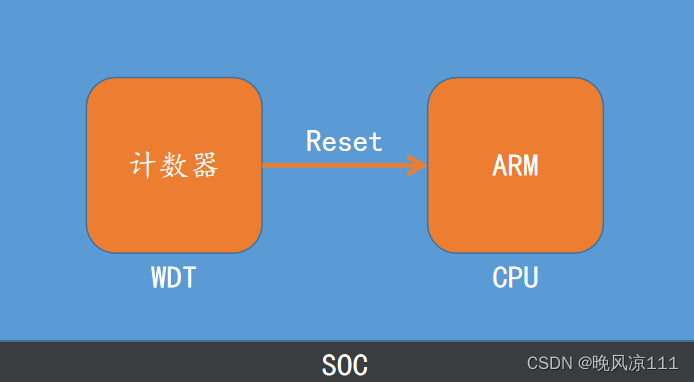

WDT工作原理：

15.2Exynos4412下的WDT控制器

《4412手册》26Watchdog Timer

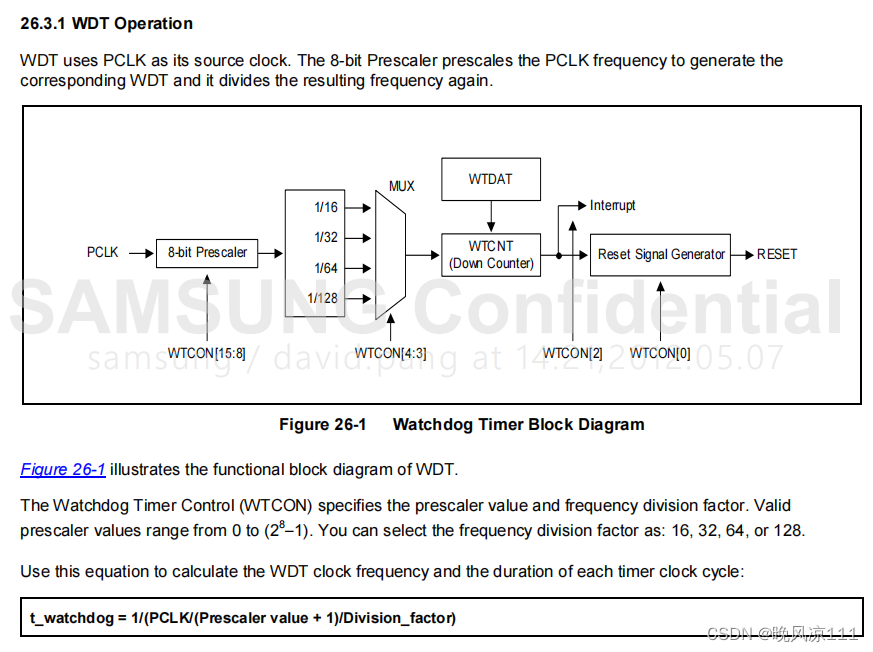

1/（PCLK/(一级+1)/二级）

15.3WDT寄存器详解

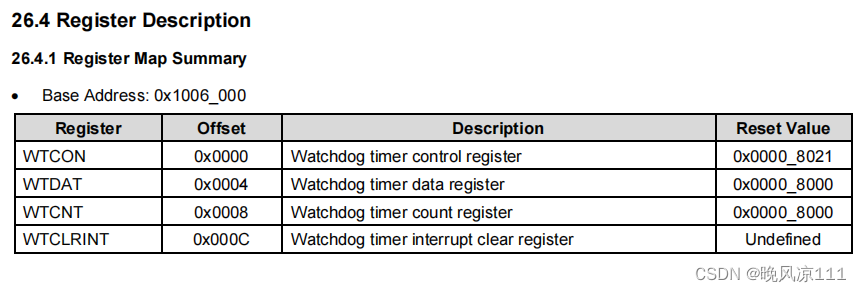

WTCON:控制看门狗寄存器的功能

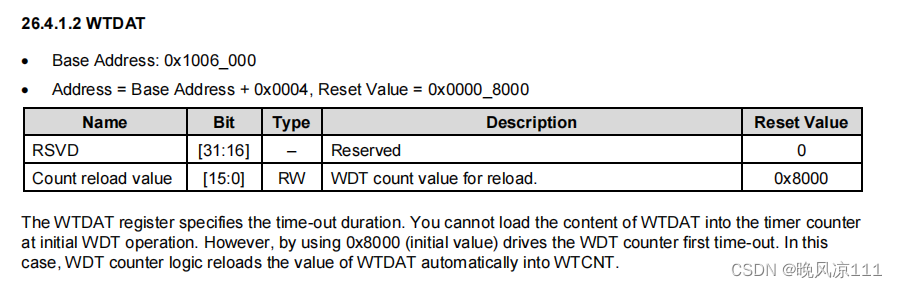

WTDAT：产生中断信号

WTCNT：储存递减值

倒计时最大数65535.[15:0]

15.4WDT编程

#include "exynos_4412.h"

void Delay(unsigned int Time)
{
	while(Time--);
}

int main()
{
	/*设置一级分频*/
	WDT.WTCON = WDT.WTCON | (0xFF << 8);
	/*设置二级分频*/
	/*WTCNT递减频率 = PLCK(100000000)/(0xFF + 1)/128 = 3052*/
	WDT.WTCON = WDT.WTCON | (0x3 << 3);
	/*禁止WDT产生中断信号*/
	WDT.WTCON = WDT.WTCON & (~(1 << 2));
	/*使能WDT产生复位信号*/
	WDT.WTCON = WDT.WTCON | 1;
	/*设置计数器的初始值*/
	WDT.WTCNT = (3052 * 5);
	/*使能WDT,计数器开始递减*/
	WDT.WTCON = WDT.WTCON | (1 << 5);

	while(1)
	{
		printf("WDT.WTCNT = %d\n",WDT.WTCNT);
		/*喂狗*/
		WDT.WTCNT = 3052;
		Delay(100000);
	}

	return 0;
}

作业

1.编程实现将WDT的递减频率设置为10000HZ，程序运行5s后开发板复位

答：WDT的递减频率设置为9889HZ

#include "exynos_4412.h"

void Delay(unsigned int Time)
{
	while(Time--);
}

int main()
{
	/*设置一级分频*/
	WDT.WTCON = WDT.WTCON | (0x4e << 8);
	/*设置二级分频*/
	/*WTCNT递减频率 = PLCK(100000000)/(0x4e + 1)/128 = 9889,取相近值10016也可以*/
	WDT.WTCON = WDT.WTCON | (0x3 << 3);
	/*禁止WDT产生中断信号*/
	WDT.WTCON = WDT.WTCON & (~(1 << 2));
	/*使能WDT产生复位信号*/
	WDT.WTCON = WDT.WTCON | 1;
	/*设置计数器的初始值*/
	WDT.WTCNT = (10000 * 5);
	/*使能WDT,计数器开始递减*/
	WDT.WTCON = WDT.WTCON | (1 << 5);

	while(1)
	{

		printf("WDT.WTCNT = %d\n",WDT.WTCNT);
		Delay(100000);

	}

	return 0;
}
