常见的 SSD 主要分为 SATA和 PCIe 接口，其接口协议对应着 AHCI、NVMe 协议。相比于最原始的 ATA 协议，AHCI 有 2 个特点，第 1 个支持热插拔，第 2 个支持 NCQ(Native Command Queueing)技术，NCQ 最大深度为 32，则使用 fio 进行性能测试时，其 iodepth不得超过 32；

在 HDD 和 SSD 早期，AHCI 控制器接口协议和 SATA 硬盘传输接口足够满足系统的性能需求，性能的瓶颈在硬盘端，随着闪存技术的飞速发展，系统的性能瓶颈由下层(硬盘)转移至上层(接口和协议)，SSD 急需要更高效的接口和协议。在此背景下，NVMe横空出世。

NVMe 全称为 Non-Volatile Memory Express，是非易失性存储器标准，运行在PCIe 接口之上的协议标准。

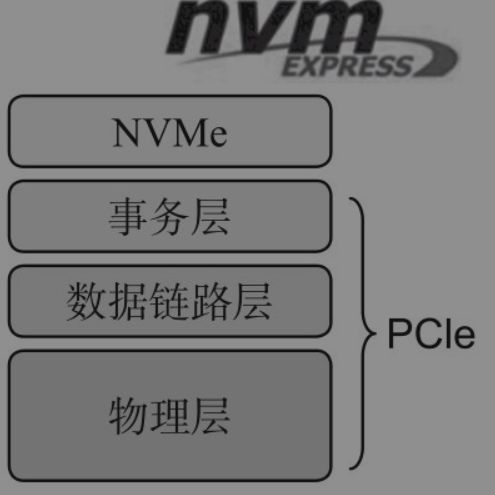

协议的层级关系为：NVMe <---事务层 <--- 数据链路层 <--- 物理层，NVMe作为命令层和应用层协议位于最上层，下面 3 层均为 PCIe。

NVMe协议实际是一个应用层的协议，PCIe规范定义了传输层(事务层)、数据链路层和物理层。

NVMe协议通常情况下是跑在PCIe协议栈上的。

pcie是接口，nvme是协议。

笔记本上pcie接口都是M.2的物理形态，但是M.2固态硬盘不一定都用nvme协议，可能是传统sata硬盘所用的ahci协议。

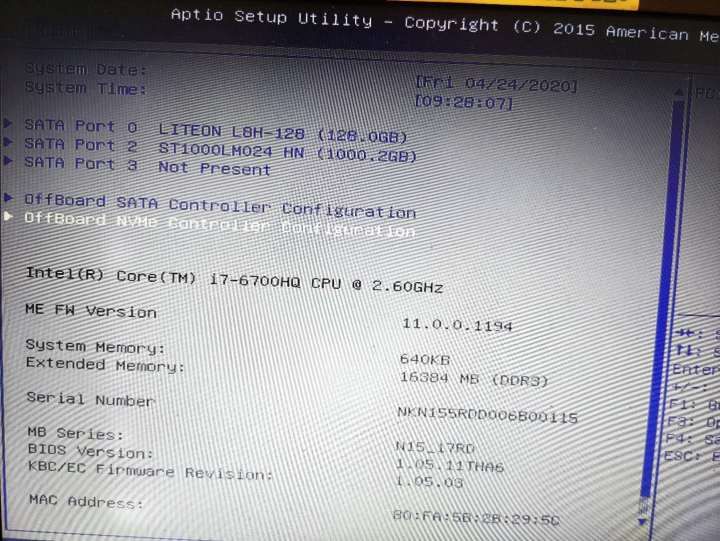

现在已经有走PCIe通道的M.2接口了，就需要确认有没有NVMe协议相关驱动即可，可以进BIOS看一下，有没有NVMe相关的字眼，比如我的电脑，进到BIOS里面后，会看到如下：
链接：https://www.zhihu.com/question/263723989/answer/1203340571

下面将从 SATA和 PCIe 接口对比、 AHCI 和 NVMe速率对比、SSD 外形尺寸 3 方面对比 NVMe 和 AHCI的不同之处。

• AHCI 和 PCIe 接口对比

项	AHCI(SATA/SAS)	NVMe(PCIe)
背景	为HDD而设计	为SSD而设计
最大队列数量	1	64k
最大队列深度	32	64k
延迟	6ms	2.8ms
通信	与SATA控制器通信	直接与CPU通信

• SATA 和 PCIe 速率对比

当前我们使用 Intel Purley 平台服务器，即 I/O 接口的速度分别 SATA 3.0 和 PCIe 3.0。预计2021 年中旬 Intel 量产Ice lake Xeon处理器，带来的变化之一是 I/O 由 PCIe 3.0 切换至 PCIe 4.0，服务器平台也将由 Purley 切换至 Whitley。

项	SATA 1.0	SATA 2.0	SATA 3.0
速率	150 MB/s	300 MB/s	600 MB/s

类型	理论单向速率(GT/s)	传输方式	实际单向速率(Gbps)	单向带宽receive or transmit
PCIe 1.0	2.5	8 bit/10 bit	2	250 MB/s
PCIe 2.0	5	8 bit/10 bit	4	500 MB/s
PCIe 3.0	8	128 bit/ 130 bit	7.87	985 MB/s(约等于 1GB/s)
PCIe 4.0	16	128 bit/ 130 bit	15.75	2016 MB/s(约等于 2GB/s)

• SSD的外形尺寸

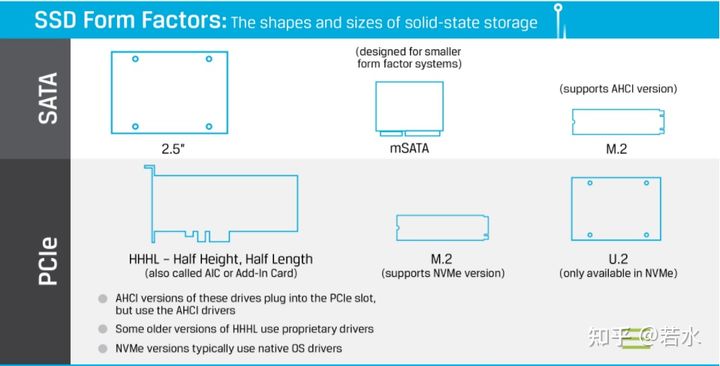

NVMe SSD外形接口形态有：PCIe card slot, M.2, and U.2，其中 U.2专为NVMe设计，有2.5英寸/3.5英寸标准尺寸固态硬盘驱动器。

• 举个例子，S4510 1.92TB 和 P4610 1.6TB 参数对比

项	S4510 1.92TB	P4610 1.6TB
光刻类型	64-Layer TLC 3D NAND	<--
接口类型	SATA 3.0 6Gb/s
