在设计有源电路时，通过Virtuoso的AED环境进行晶体管参数曲线的查看是直观的方法。步骤包括：打开AED，加载state，进行DC仿真，利用Results Browser查看dcOplnfo，选择晶体管，计算参数如gm和ft，通过扫参和plot展示曲线，必要时将曲线添加到结果中。

在virtuoso中查看晶体管参数曲线

晶体管参数曲线查看方式

在进行放大器等有源电路的设计时，需要对晶体管gm进行扫参，但是使用print的方式又不那么直观，希望在输出窗口得到曲线对比图。

打开AED环境，加载state，进行dc仿真，找到tools，点击results browser

在这里插入图片描述

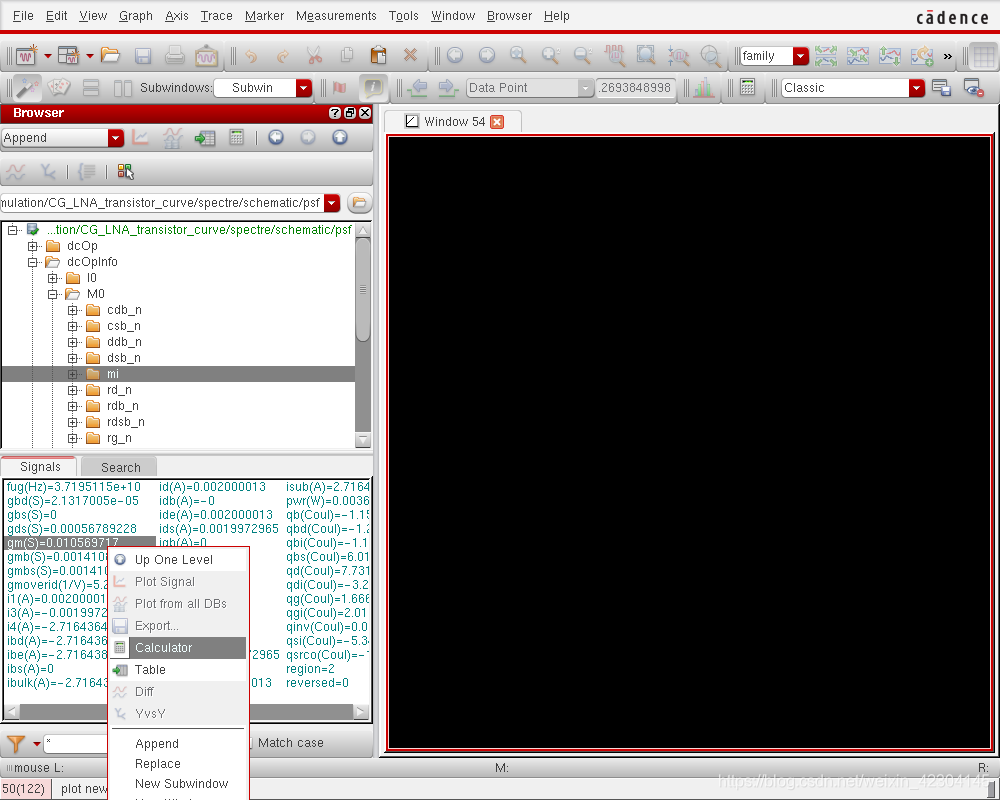

在路径框里找dcOplnfo，选中想看的晶体管，找到mi，下面就由它的各个参数，右键点击calculator，

在这里插入图片描述

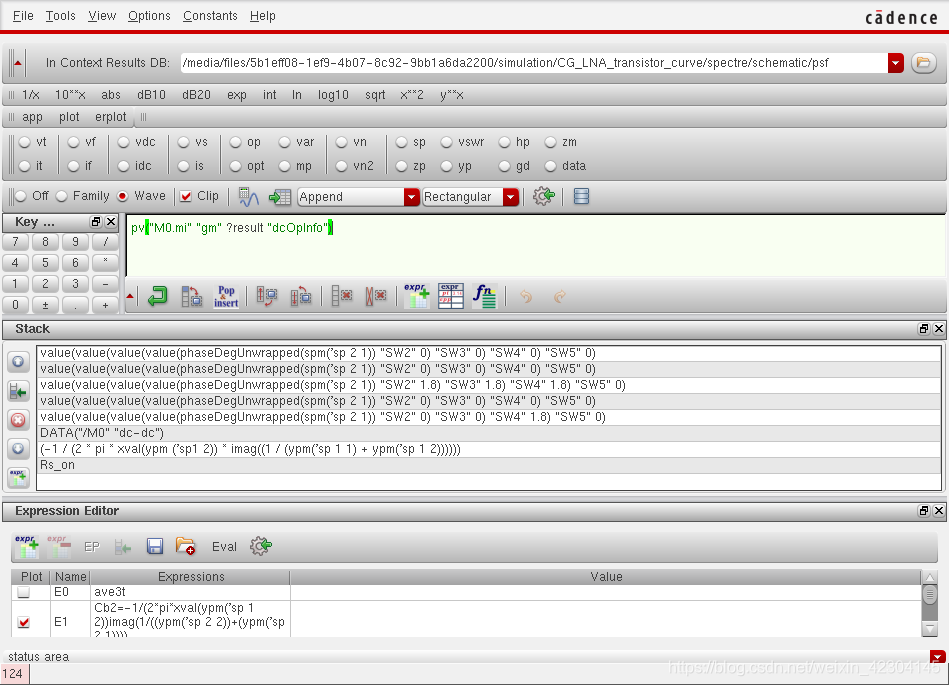

其公式就在caculator里显示出来了

在这里插入图片描述

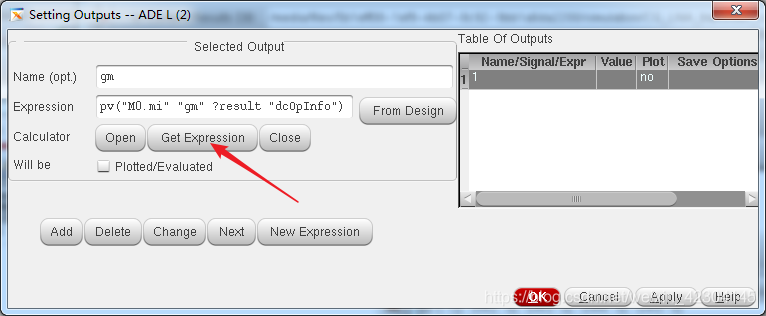

然后再ADE窗口的result中添加

在这里插入图片描述

这时候如果只显示一个点，也就是其gm值

在这里插入图片描述

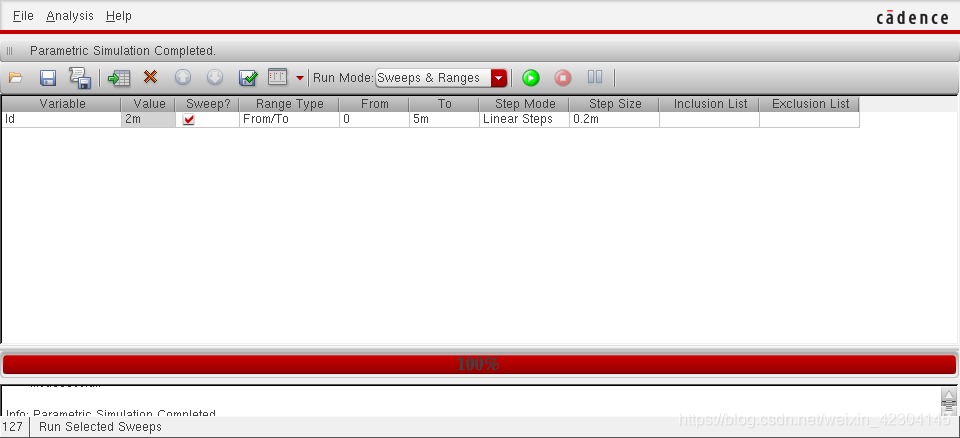

然后可以在tools中设置扫参

在这里插入图片描述

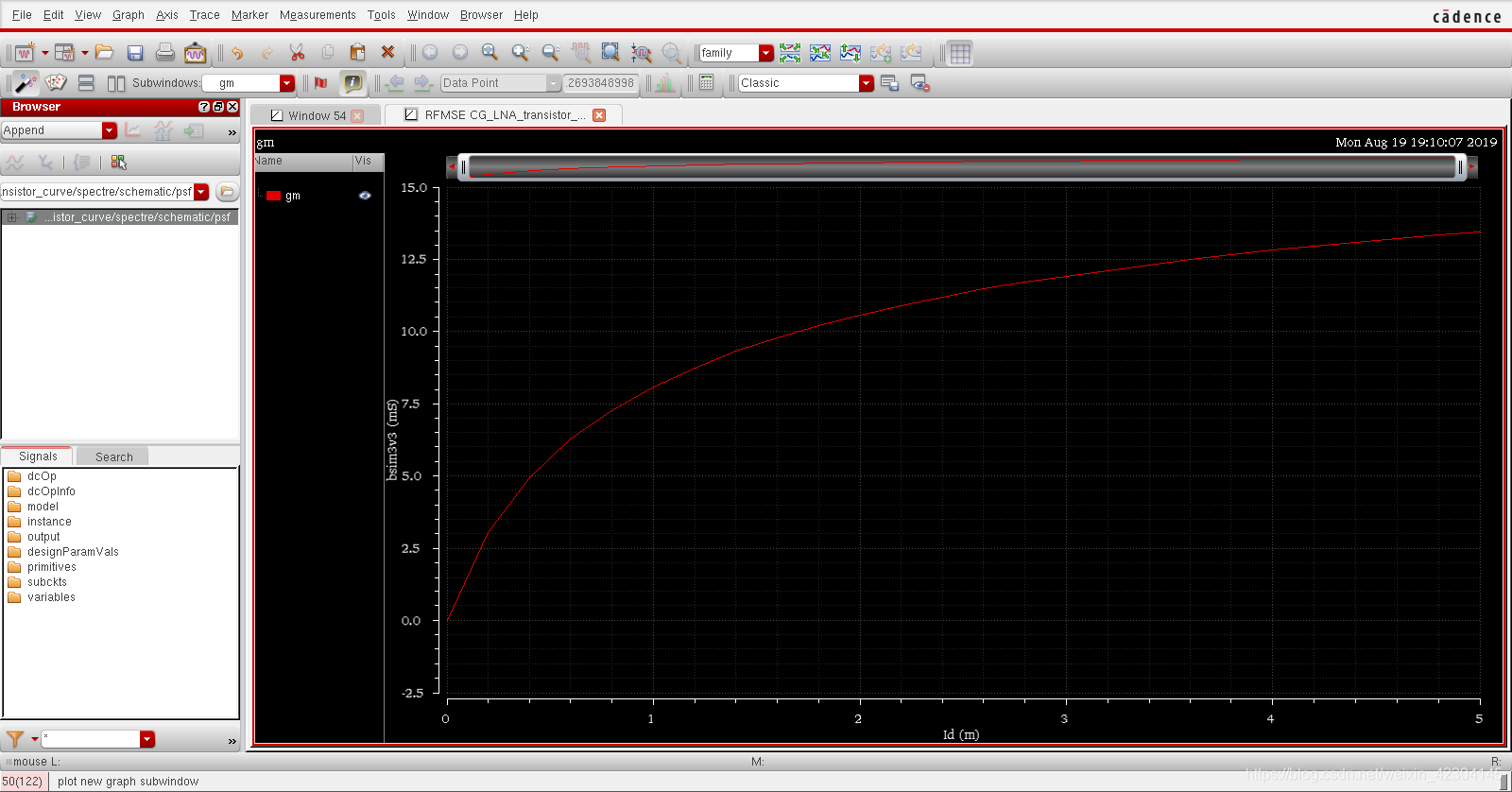

再run

在这里插入图片描述

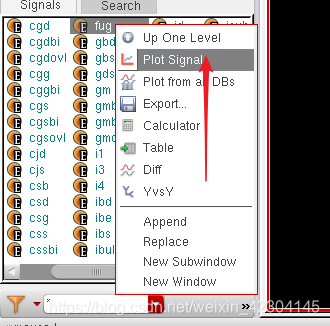

这时候也可以找到fug也就是ft，单位增益频率，plot

在这里插入图片描述

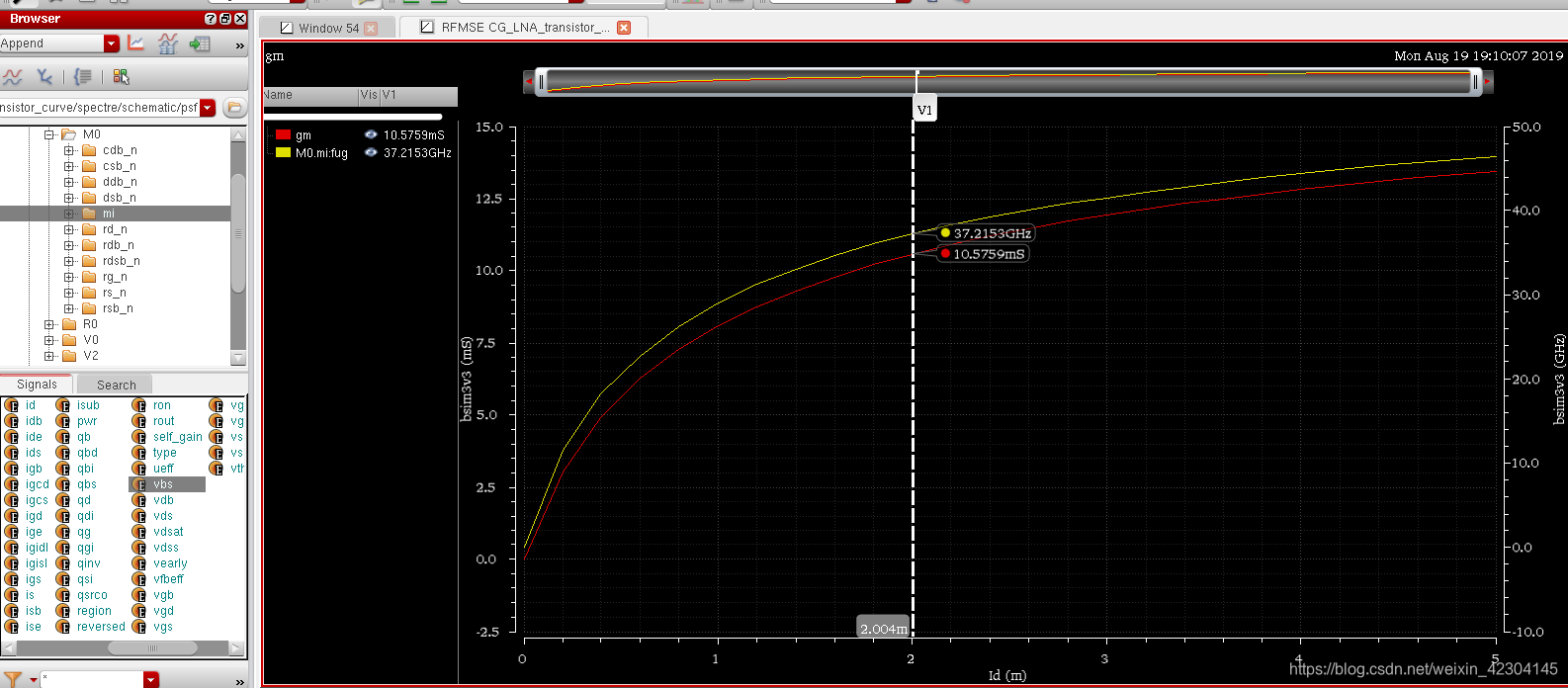

可以发现图中显示出两条参数曲线

在这里插入图片描述

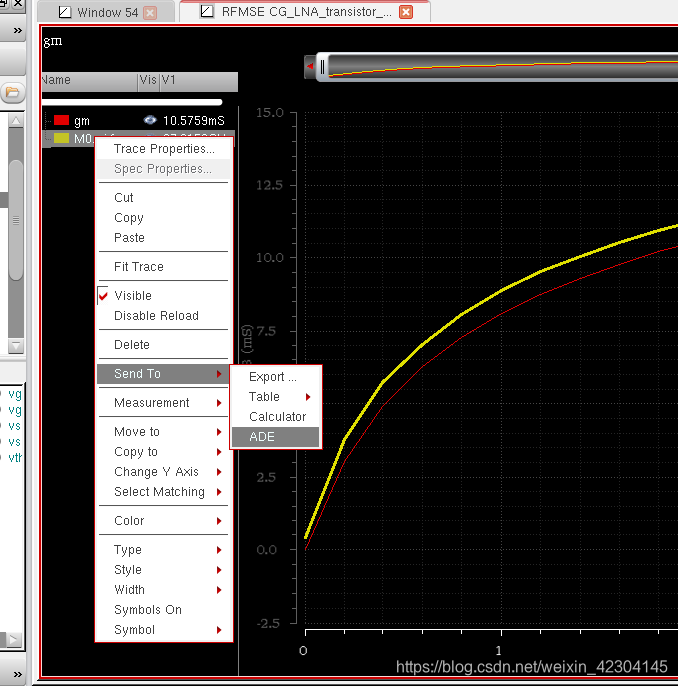

有时候需要加入到result中，可以选中曲线，右键，找到ADE

在这里插入图片描述

就加进来了

在这里插入图片描述

/
