一文搞懂FIFO深度计算

何时需要FIFO？

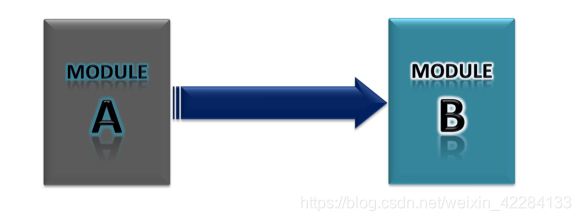

当模块A需要向模块B发送数据，但是发送数据和接受数据的速度不一样，这个时候就需要一个FIFO来做缓冲。

FIFO的深度

简单的想，FIFO的深度取决于FIFO内部存储的还未读取的数值的个数，当这个数达到最大的时候，就是FIFO的最小深度。
这里考虑的读写速度的差异，是写得速度比读的速度更快，这样才会有可能出现FIFO溢出的情况，才需要仔细考虑FIFO的深度为多少。但是当读比写快，或者读写一样快的时候又会怎样呢？下面会仔细分析。

写比读快

第一种情况

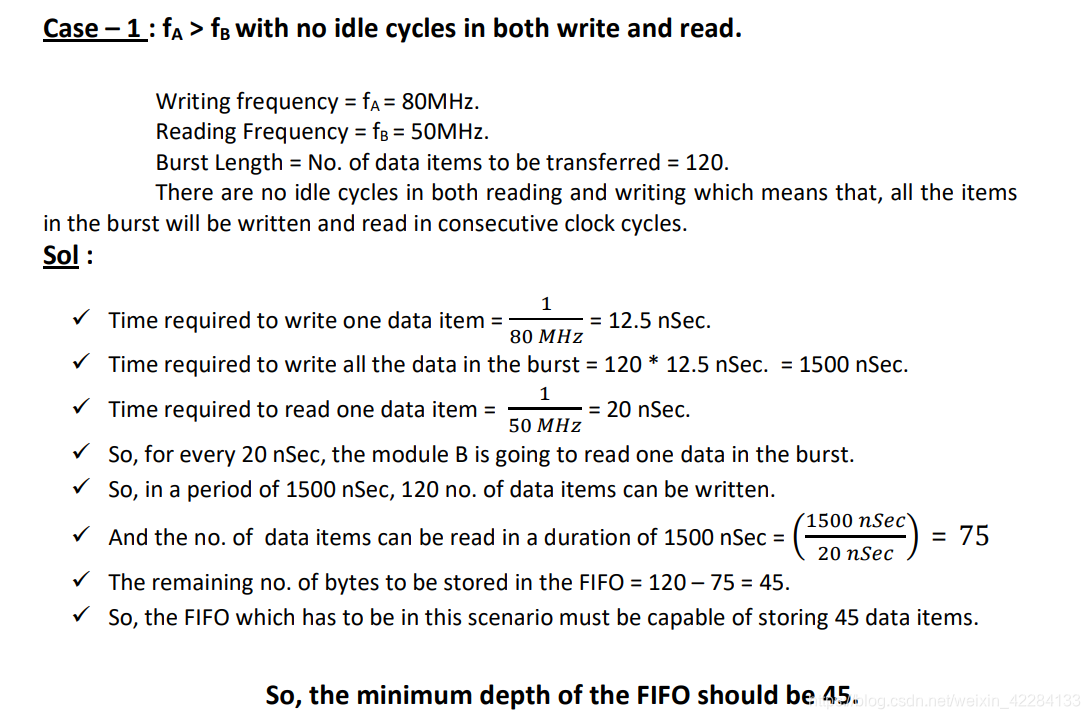

第一种情况很简单，如下图，已经告诉了连续写数据的长度（Burst Length），那么只需要考虑这段时间内最多会写进多少个数，以及会读走多少个数，二者只差就是FIFO的深度。

第二种情况

第二种情况和第一种类似，是说如果在连续的两次读和写之间都插入一个周期的延迟，结果会怎样？答案是没有变化，计算过程和第一种情况一样，如果感兴趣，可以下载本文最后的文件。

第三种情况

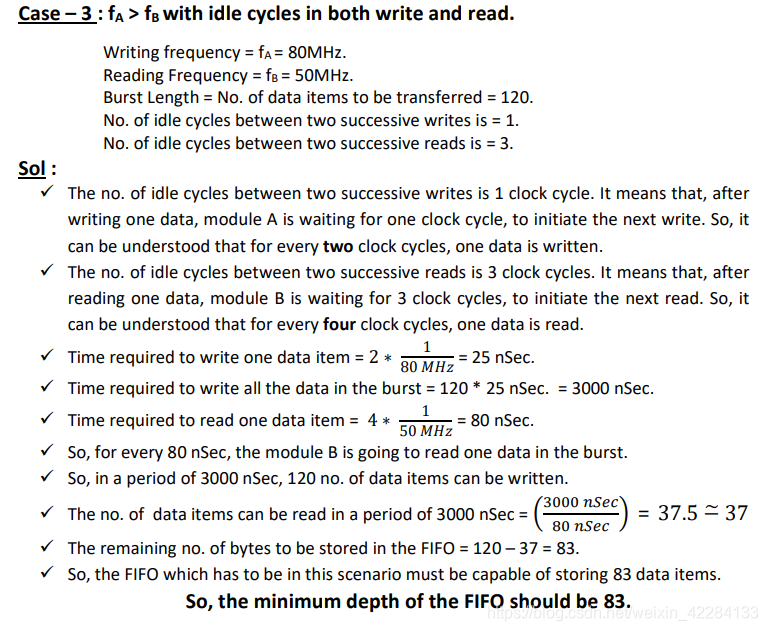

第三种情况是在读和写之间插入了不同的delay，就算过程其实也比较简单，如下图所示。本质上相当于改变了读写的速度，导致FIFO深度的要求产生变化。

第四种情况

第四种情况分析的是读写时钟的占空比发生改变的时候，对FIFO的深度有何影响？
答案是没有影响。

</
