该教程介绍了如何配置Cadence打印机在Virtuoso中打印电路版图，以导出无底色、高分辨率的PS格式图片，并通过ps2pdf命令转换为PDF或其他格式。首先，在终端执行plotconfig添加打印机，然后在Virtuoso中设置PlotOptions，选择打印机并指定保存路径。最后，利用ps2pdf将PS文件转换为所需格式。
这里写自定义目录标题
前言
在virtuoso画完版图之后，背景是纯黑色的，如果直接截图放在论文里会显得很丑，这里介绍一种打印的方式，导出高分辨率，无底色，很漂亮的图片
具体步骤
配置Cadence打印机
在终端terminal执行下述命令
plotconfig

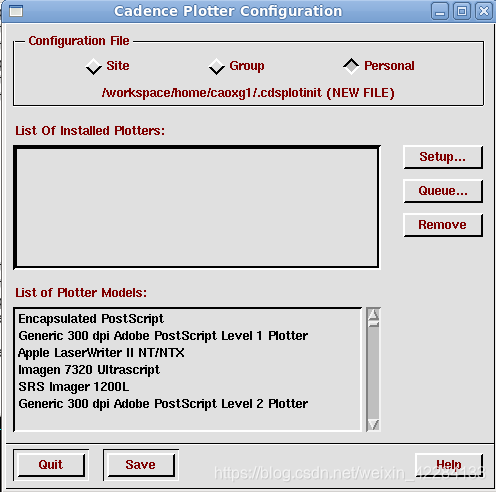

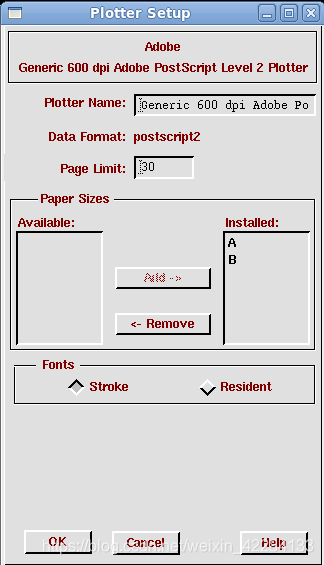

会弹出下面的窗口，上边显示了已经安装的打印机（第一次打开是空的，因为还没有安装），下半部分显示的是打印机的列表，双击即可添加到上边的已安装列表，然后在上边选中刚刚添加的打印机，依次点击setup-OK，最后再点击Queue加入队列。至此，打印机准备就绪。这里选择Generic 600 dpi…，可以根据自己需要选择，下图中的前几个打印机打印效果都还可以。
在virtuoso打印
切记要在第一步之后在启动virtuoso，否则刚刚安装的打印机不会再virtuoso生效。
在virtuoso的版图界面，点击File-Print，出现打印的设置
