cadence virtuoso layout 创建保护环/衬底 GuardRing

本文使用的是smic130nm工艺库

参考文章：基于IC617创建保护环GuardRing（一）_版图保护环的意义-优快云博客

SP GuardRing

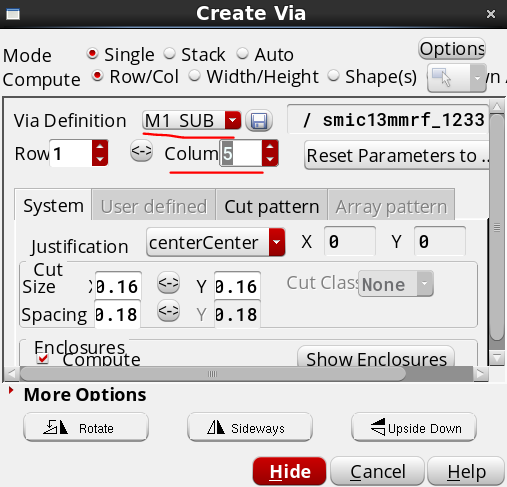

按O，M1_SUB  columns=5

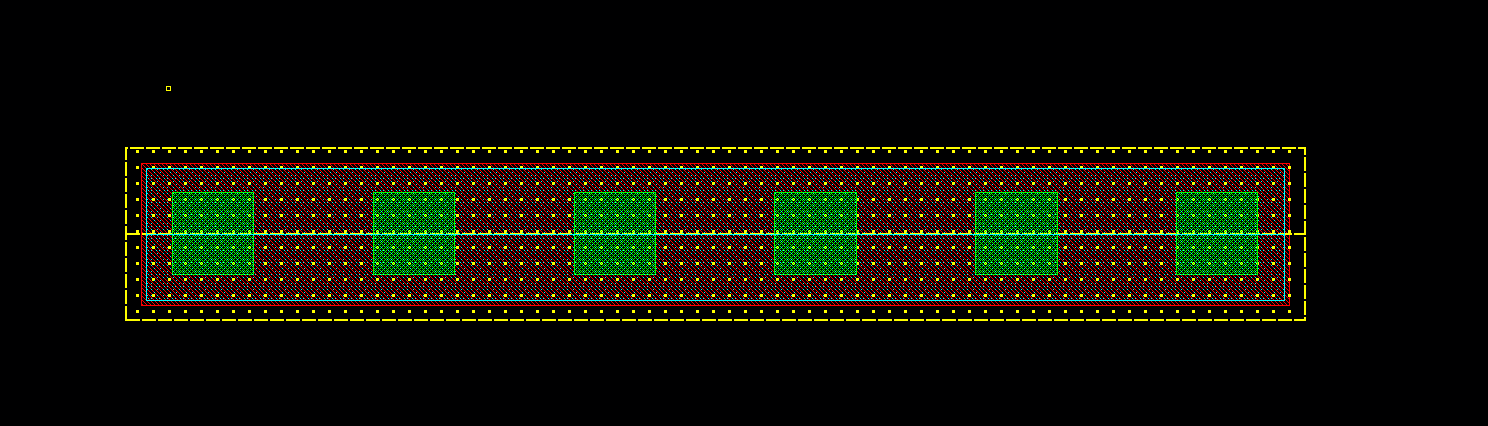

画出版图

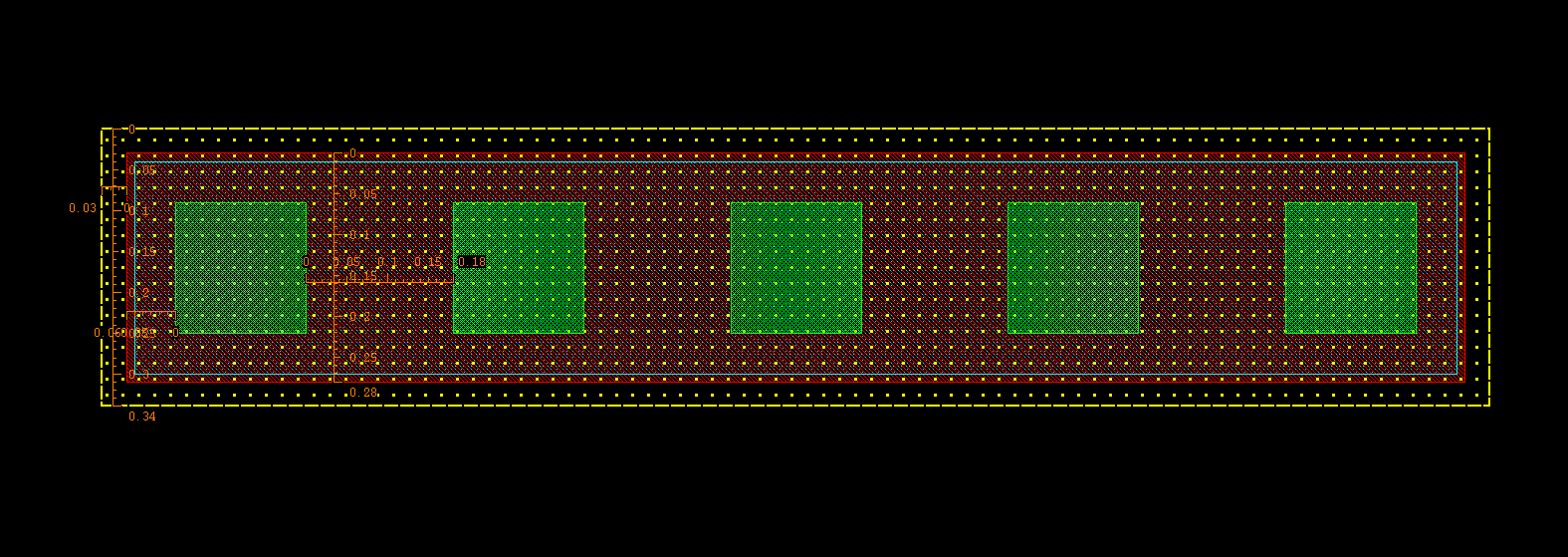

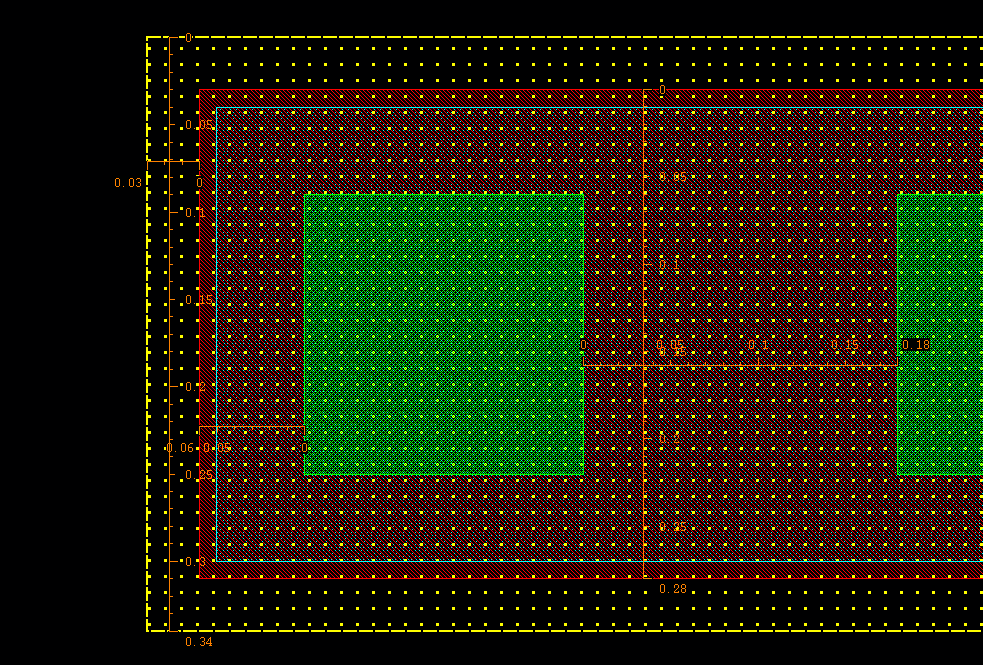

量出各图层之间的间距，比如：

CT-CT 0.18

CT-AA 0.06

AA-SP 0.03

SP宽度0.34

AA宽度0.28

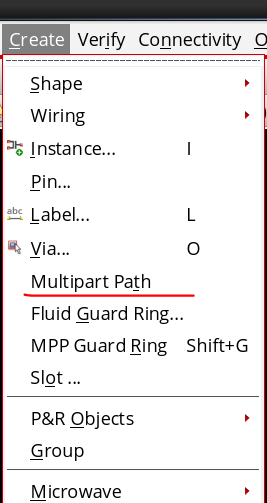

开始创建GuardRing

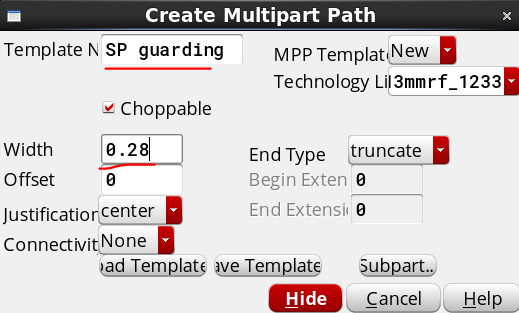

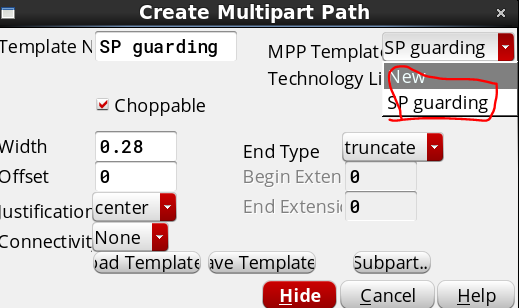

起个名字，width就是上面量的AA层的宽度

点击上图中的subpart

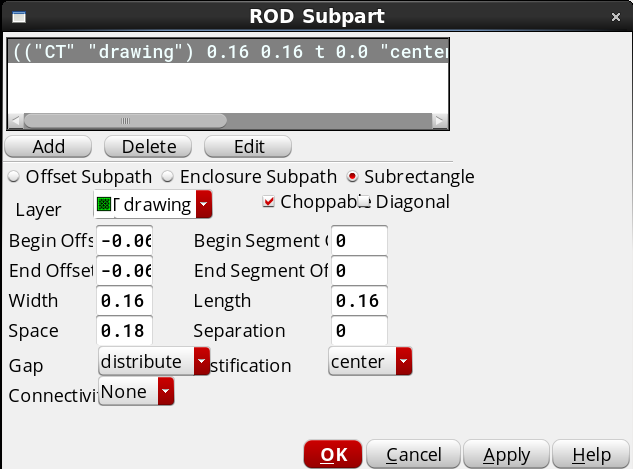

添加CT层，0.06就是之前量的AA-CT之间的距离。点击add。

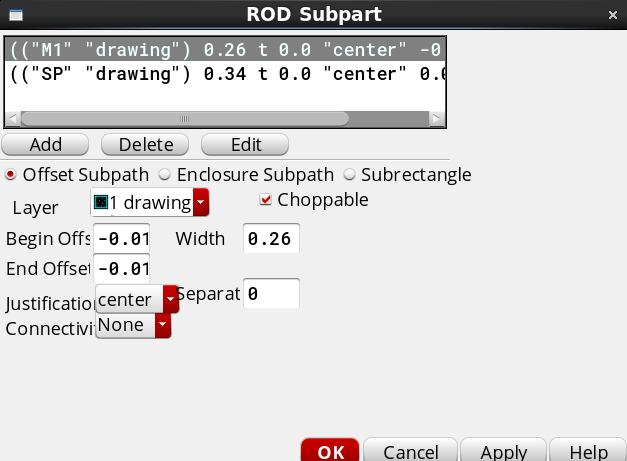

添加M1层金属，点击add

添加SP层，0.03是SP-AA的距离。0.34是SP的宽度，点击add添加。

制作完成

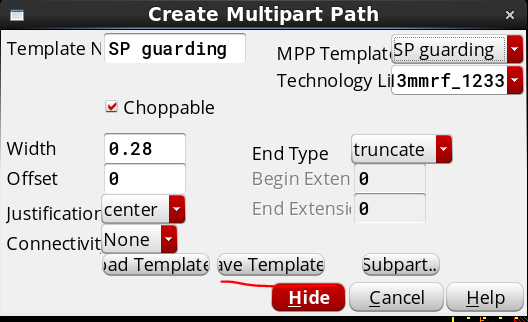

点击save template 选个文件夹设置好名称保存。

保存后就可以在MPP Template栏里看到，方便下次使用。

可以看到最终画的。

SN GuardRing同理
