1.版图前准备操作

画好原理图，打好pin脚（pin最好以全大写的形式书写，以防后续操作中可能出现Bug）
在这里插入图片描述
查看所使用工艺库的design rule文件，确定栅格单位设置大小
在这里插入图片描述

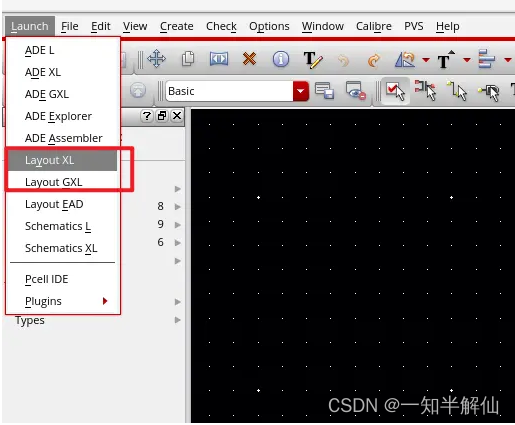

在准备绘制的原理图界面启动layout XL/GXL
在这里插入图片描述

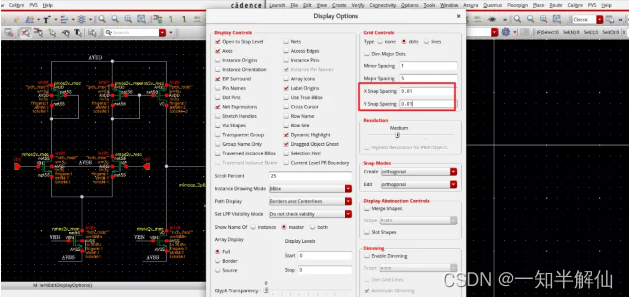

在layout界面按e，设置网格大小与design rule匹配
在这里插入图片描述

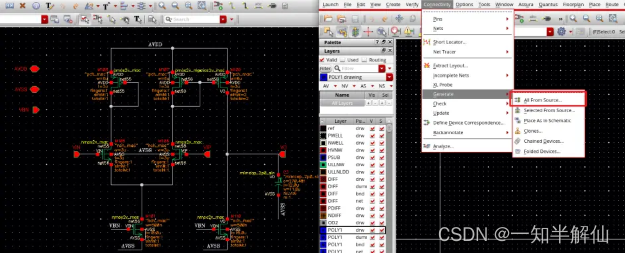

直接根据原理图生成版图
在这里插入图片描述

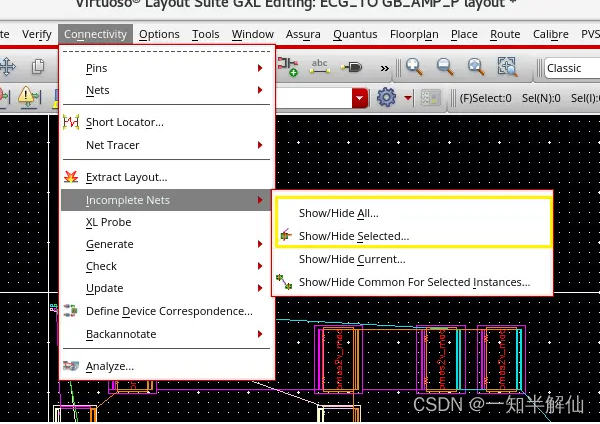

根据原理图连接关系显示版图中未连接的飞线
在这里插入图片描述

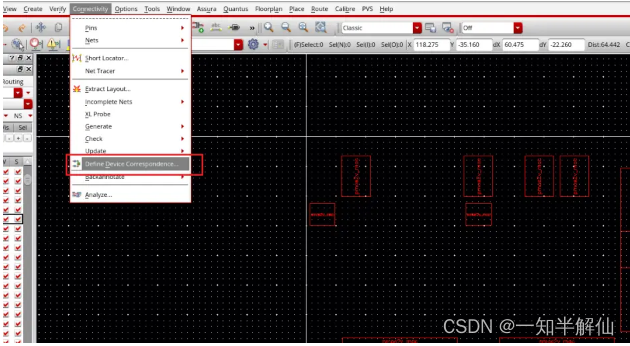

查看和更改原理图与版图中器件对应的链接关系
在这里插入图片描述

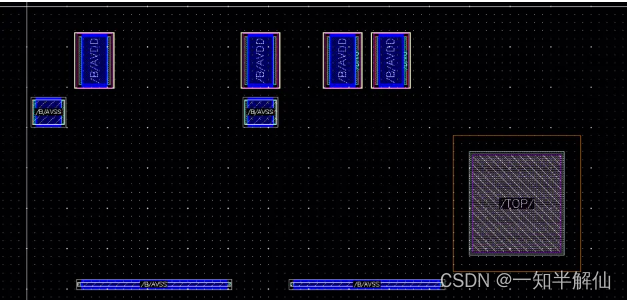

shift + f：显示器件版图细节
在这里插入图片描述

版图的构成：元器件（工艺厂商提供）、器件连接、阱连接、IO和PAD

模拟电路版图简略设计流程：

导入元器件 ——> 根据原理
