QML中常见布局方法

引言

UI界面由诸多元素构成，如Label、Button、Input等等，各种元素需要按照一定规律进行排布才能提高界面的可读性、美观度，需要调整元素的绝对坐标，也就是x、y，使得界面上的元素保持一定的间距，通过间距表达元素之间的关联性或者是区别。

排布策略多种多样，诸如行排列、列排列、栅格排列等等，将元素排布的策略抽象出来，也就是我们所说的布局。Qt Quick中提供了多种布局方法，本文旨在展示不同的布局方法以及探讨其适合的使用场景。

常见方法

锚定（anchors）

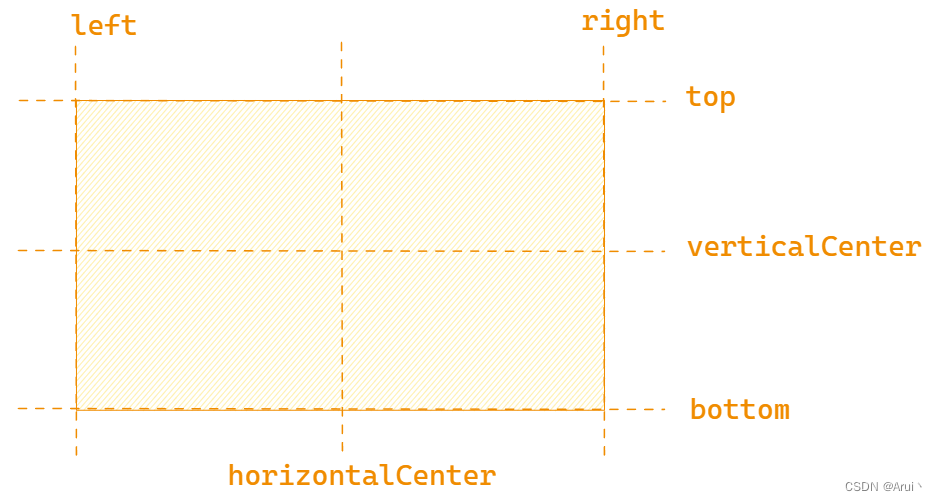

锚定是Qt Quick中较为特殊的布局方式，通过设置Item的anchors属性去调整元素的水平、垂直位置，如上图所示比较重要的基准线AnchorLine有left、righit、top、bottom以及horizontalCenter、verticalCenter，还有一条baseline只针对Text元素不常用，类似文字下划线的位置。示例代码如下：

Rectangle {
    anchors.centerIn: parent
    width: 300
    height: 100
    color: Qt.rgba(247 / 255, 220 / 255, 111 / 255)

    Text {
        anchors.left: parent.left
        anchors.bottom: parent.top
        text: "To Be Continue"
        font.family: "Microsoft YaHei"
    }
}

需要注意的是，fill、centerIn的锚定对象不再是AnchorLine，而是Item，与上述的属性互斥。

定位器

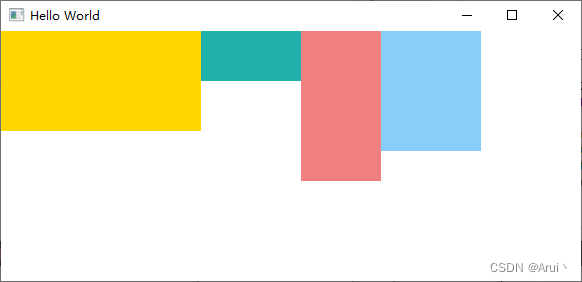

anchors对于单个元素的布局非常灵活、适应性很高，但是对于多个元素的成组的布局而言，代码可读性不高且可拓展性较差。下面将以4个Rectangle的水平排列为例子，对比使用anchors和定位器的实现方案。

anchors实现代码如下：

Rectangle {
    id: rect1
    width: 200
    height: 100
    color: "gold"
}

Rectangle {
    id: rect2
    anchors.left: rect1.right
    width: 100
    height: 50
    color: "lightseagreen"
}

Rectangle {
    id: rect3
    anchors.left: rect2.right
    width: 80
    height: 150
    color: "lightcoral"
}

Rectangle {
    anchors.left: rect3.right
    width: 100
    height: 120
    color: "lightskyblue"
}

定位器实现代码如下：

Row {
    anchors.fill: parent

    Rectangle {
        width: 200
        height: 100
        color: "gold"
    }

    Rectangle {
        width: 100
        height: 50
        color: "lightseagreen"
    }

    Rectangle {
        width: 80
        height: 150
        color: "lightcoral"
    }

    Rectangle {
        width: 100
        height: 120
        color: "lightskyblue"
    }
}

可以看到使用anchors的实现方式，元素之间需要依次锚定，若需要在水平布局后继续追加，则需要延续这个规则，若需要调换两个元素的位置，需要调整自身的锚定和与之相关的元素的锚定，如rect2需要调整只末尾，在调整自身的anchors.left之外，还需要调整rect3的anchors.left，在界面元素较多的情况下很容易出现遗漏且很难排查。

而使用Row定位器的实现方式，Row会调整自身的所有子元素，将它们按照水平布局进行排布，子元素内部只需要考虑自身的宽高，相互之间并没有直接耦合关系，插入和调整顺序只需要整个代码段进行调节，后期对于间距的调整也可以通过定位器的spacing属性去调节。

Row、Column

Row和Column为行定位器和列定位器，顾名思义就是水平排布以及垂直排布，前面比较中有展示，此处不再赘述。

Grid

Grid为栅格定位器，一般用在元素较多的表单布局中，示例代码如下：

Grid {
    anchors.fill: parent
    columns: 3
    spacing: 5

    Rectangle {
        width: 100
        height: 100
        color: "gold"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightseagreen"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightcoral"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightskyblue"
    }
}

Flow

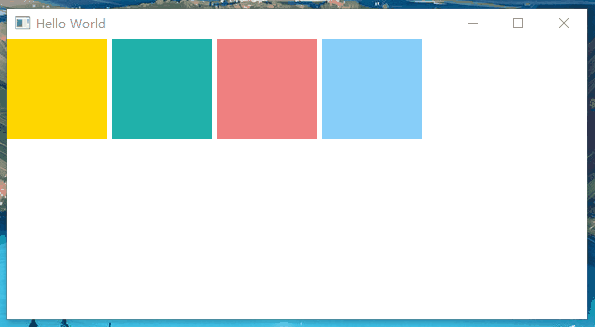

Flow为流定位器，功能与Grid类似，用于元素较多的布局，但是可以动态调整列的数量。可以看到Grid示例中固定了列数为3列，而其右侧还有空间并未被填满，Flow则为解决这个问题，示例代码如下：

Flow {
    anchors.fill: parent
    spacing: 5

    Rectangle {
        width: 100
        height: 100
        color: "gold"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightseagreen"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightcoral"
    }

    Rectangle {
        width: 100
        height: 100
        color: "lightskyblue"
    }
}

布局管理器

上述两种布局方式锚定和定位器都只针对元素的坐标，除了anchors.fill之外，都没有对元素的宽高进行调整，实际很多情况下是希望元素能够铺满整个窗口的，也就是元素的宽高能够跟随窗口宽度的变化而变化的。而布局管理器则是为了处理这种情况而出现的，示例代码如下：

RowLayout {
    anchors.fill: parent
    spacing: 5

    Rectangle {
        Layout.preferredWidth: 100
        Layout.fillHeight: true
        color: "gold"
    }

    Rectangle {
        Layout.fillWidth: true
        Layout.fillHeight: true
        color: "lightseagreen"
    }

    Rectangle {
        Layout.preferredWidth: 100
        Layout.fillHeight: true
        color: "lightcoral"
    }
}

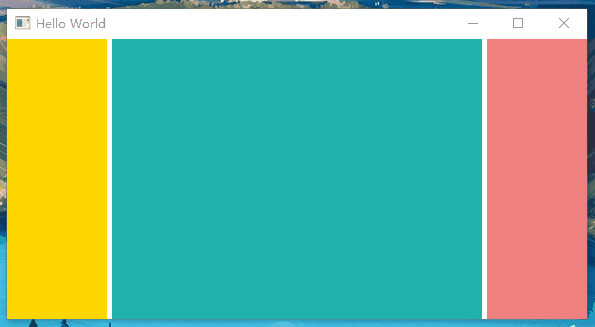

可以看到，左右两个元素设置了固定的宽度Layout.preferredWidth为100，而中间的元素设置Layout.fillWidth填充宽度，在窗口调整时改变的是中间的元素而两侧不变。

布局管理器实现方式与定位器类似，都是管理子元素的位置信息，在使用时需要注意，原本的width、height将不再生效，取而代之的是附加属性Layout.preferredWidth、Layout.preferredHeight或是隐式宽高implicitWidth、implicitHeight，推荐使用附加属性。

Layout.preferredWidth : real
This property holds the preferred width of an item in a layout. If the preferred width is -1 it will be ignored, and the layout will use implicitWidth instead. The default is -1.

在实际使用时还有一个小技巧，可以使用空的Item元素设置Layout.fillWidth: true或Layout.fillHeight: true作为水平布局和垂直布局的弹簧使用，类似QBoxLayout::addStretch()去使用。

RowLayout、ColumnLayout

RowLayout、ColumnLayout为行布局和列布局,用法与Row、Column类似，附加属性Layout有很多参数可以调节，如fillWidth、maximumWidth、minimumWidth、margins等等。

GridLayout

GridLayout为栅格布局，用法与Grid类似，主要是通过附加属性Layout.row、Layout.column调整行号、列号，以此完成特殊的表单布局。

StackLayout

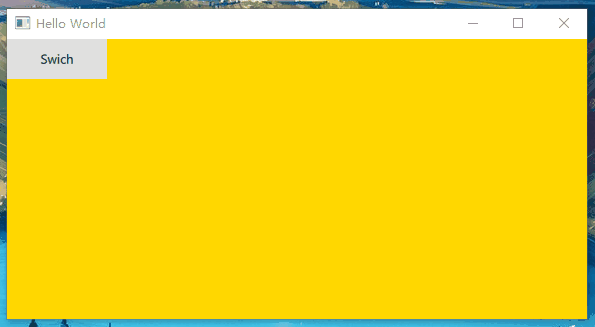

StackLayout为栈布局，主要用于多页签切换使用，示例代码如下：

StackLayout {
    id: stackLayout
    anchors.fill: parent

    Rectangle {
        color: "gold"
    }

    Rectangle {
        color: "lightseagreen"
    }

    Rectangle {
        color: "lightcoral"
    }

    Rectangle {
        color: "lightskyblue"
    }
}

Button {
    text: "Swich"
    font.family: "Microsoft YaHei"

    onClicked: {
        stackLayout.currentIndex = (stackLayout.currentIndex + 1) % stackLayout.count
    }
}

总结

对于单个相对独立的元素而言，推荐使用anchors。对于多个元素而言，布局定位器的功能更为强大，考虑到后续的可拓展性，多数情况下布局管理器比定位器更好，推荐使用布局管理器，根据开发需要可以酌情使用定位器。
