基于BASE1000-T1的PHY协议学习

PHY概述

后面要开始搞车载以太相关的开发工作，之前对这方面没什么了解，在这里整理一下学习笔记

---

1. PHY 是什么

1.1 协议层下的PHY

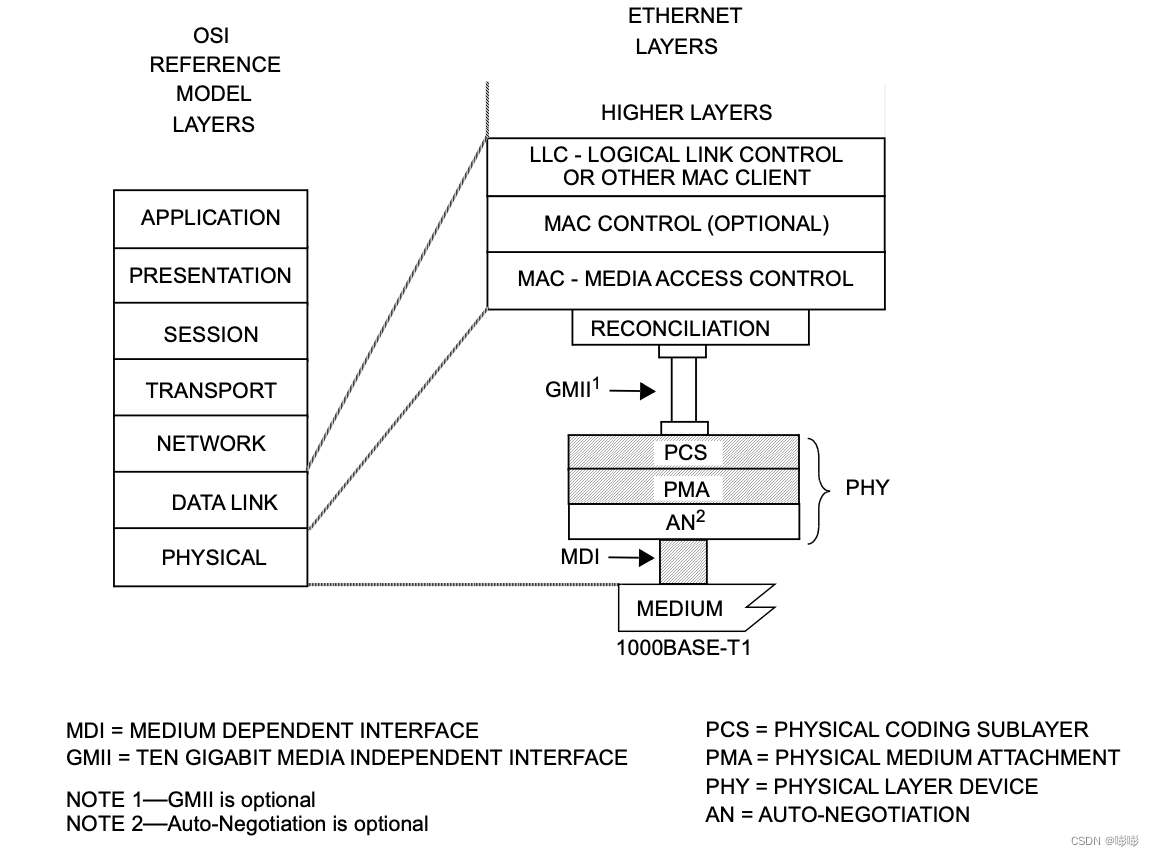

图片出处是IEEE 802.3 （2022）Clause97。 PHY是以太网协议物理层协议，并经由MII（or GMII等一系列MII接口向上与数据链路层MAC通讯。个人理解，以太网协议下，物理接口的改变只影响到PHY协议，再上面的MAC协议则不再受电气接口影响（不确定）。但PHY协议以下规定了若干不同物理接口以适配相应，最常见的有物理层接口即RJ45网口，千兆车载也有使用一对双绞线的接口等。

1.2从硬件角度看PHY

为实现以太网功能，硬件层面一般由CPU，MAC和PHY三部分组成。主流方案是CPU中集成MAC芯片，同时PHY单独做一个芯片。MAC是全数字器件，但是PHY同时有模拟和数字两部分（对外输出的信号是模拟信号，这个地方目前不是很理解，mark一下）。
PHY的上行接口通过MII/GMII与MAC层面通讯，MII即media independent interface, 下行接口则是MDI media dependent interface， 两个词放一起可以更好理解MAC的接口是独立于物理连接条件的，而下行的MDI就是具体的物理接口（如RJ45）所以是Dependent。

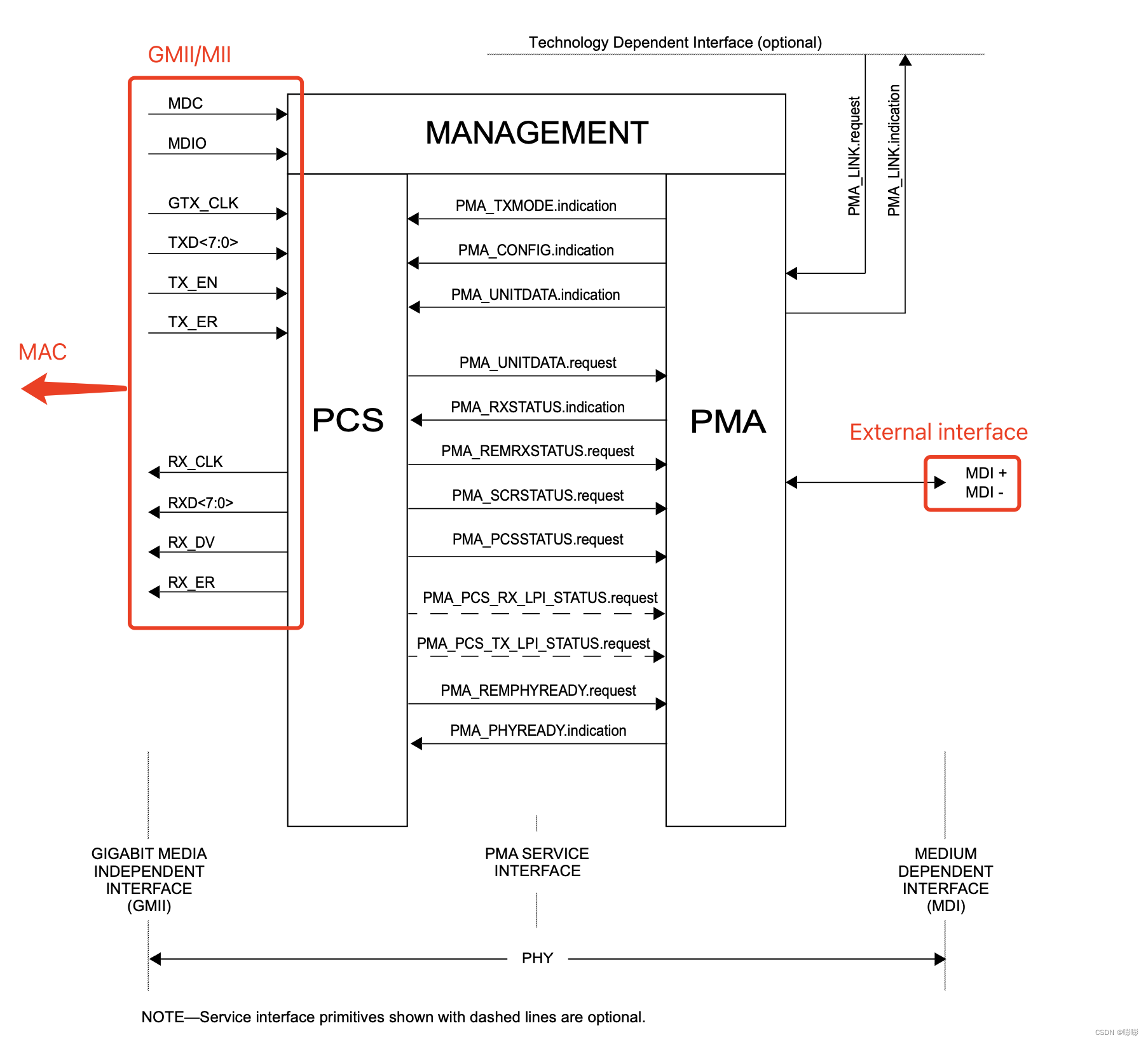

* 话说GTX_CLK是不是MII的TX_CLK? 根据22.2.2.1 看 TX_CLK也是sourced by PHY所以箭头方向反了啊。
* 另外上图没有略了CRS和COL两个信号：
* CRS(22.2.2.11)：
