ESP8266-01资料汇总（1）

最新推荐文章于 2024-07-23 21:28:33 发布
转载 最新推荐文章于 2024-07-23 21:28:33 发布 · 2.8k 阅读 · 7
文章标签：

#ESP8266

本文详细介绍了模块的各项技术规格，包括管脚排列、基本参数、Pin脚定义、功耗及射频指标。所有数据基于3.3V电源和25°C环境温度测得，覆盖了从静态到动态工作状态的功耗范围，以及在不同模式下达到的最大输出功率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、模块概述

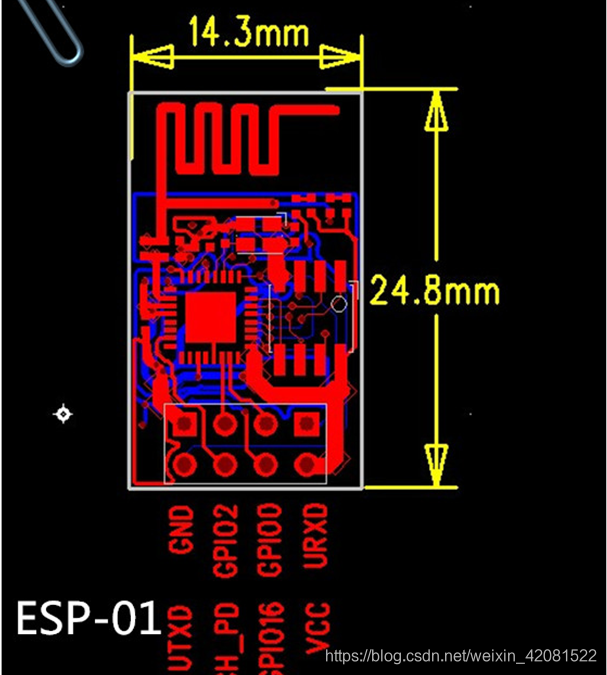

  1. 模块管脚排列图
    在这里插入图片描述

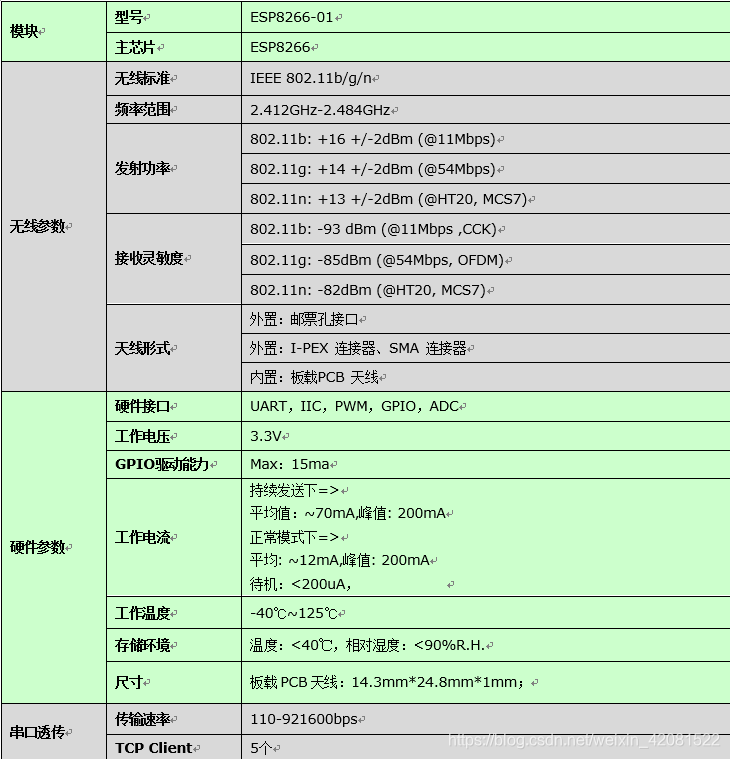

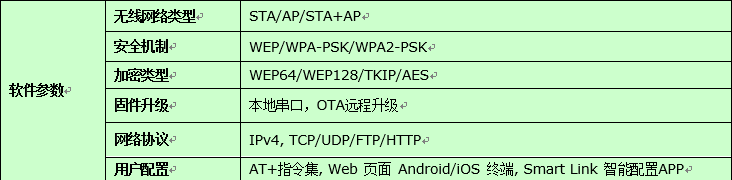

  2. 模块基本参数
    在这里插入图片描述
    在这里插入图片描述

  3. Pin脚定义
    在这里插入图片描述

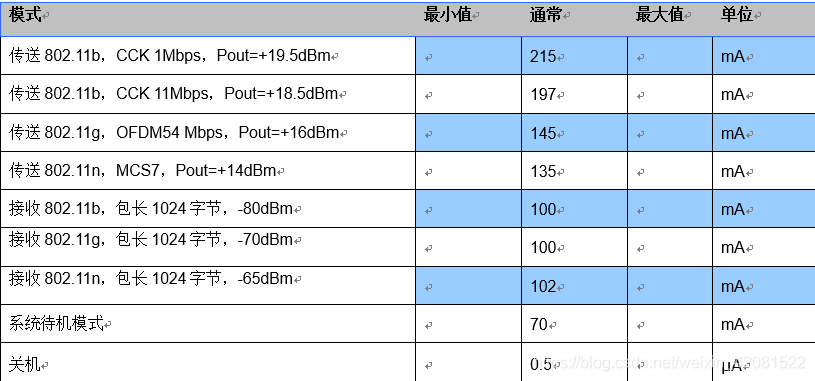

  4. 功耗
    下列功耗数据是基于3.3V的电源、25°的环境温度下测得。
    [1] 所有测量均在天线接口处完成。
    [2] 所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。

在这里插入图片描述

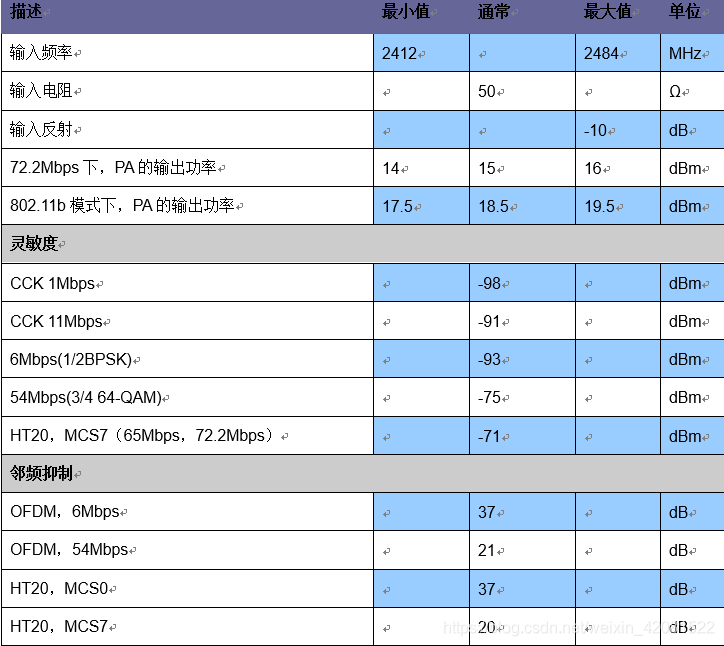

  1. 射频指标
    以下数据是在室内温度下，电压为3.3V时测得。
    在这里插入图片描述
    注：
    1）72.2Mbps是在802.11n模式下，MCS=7，GI=200uS时测得；
    2）802.11b模式下最高可达+19.5dBm的输出功率；

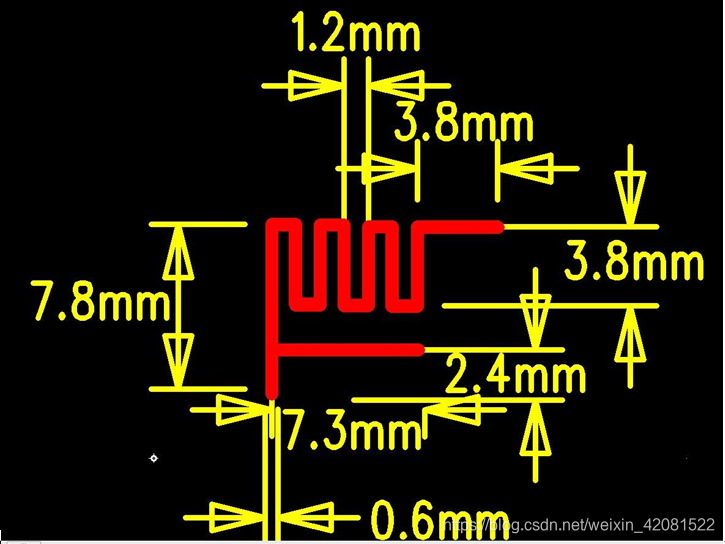

  2. 尺寸
    在这里插入图片描述
