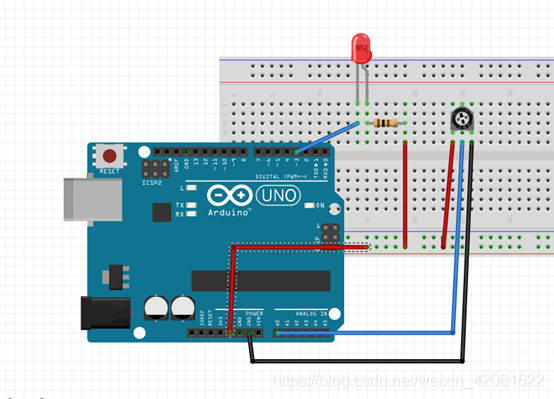

本文介绍了Arduino PWM调光实验的理论基础，讲解了脉宽调制（PWM）的工作原理和计算公式，并提供了Arduino控制器上的PWM接口信息。还提到了连接图、mind+软件的使用及对应的代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

（四）PWM调光实验

1、理论基础

学会PWM的使用：Pulse Width Modulation 脉冲宽度调制，简称脉宽调制。是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法，由于计算机不能输出模拟电压，而只能输出oV或5V的数字电压值，（0V为0；5V为1）所以通过高分辨率计数器，利用方波的占空比被调制的方法对一个具体模拟信号的电平进行编码。但PWM信号仍然是数字的，因为在给定的任意时刻，直流供电要么是5V（数字值为1），要么是ov（数字值为0）。电压或电流源以一种通（ON）、断（OFF）的重复脉冲序列加到模拟负载上，只要带宽足够，任何模拟值都可以使用PwM进行编码。
输出的电压值是通过通和断的时间进行计算的，计算公式为：
输出电压=（接通时间/脉冲时间）*最大电压值
PWM的三个基本参数：
1、脉冲宽度变化幅度（最小值/最大值）
2、脉冲周期（1秒内脉冲频率个数的倒数）
3、电压高度（例如：0V-5V）Arduino UNO控制器上有6个PWM接口分别是数字接口3、5、6、9、10、11
Arduino中的设置PWM的语句：
analogWrite（pin，value）：
/pin：用于输入数值的引脚。
//value：占空比：0（完全关闭）到255（完全打开）之间。8位（2^8=256）
