C#——GDI+基础

在一个窗体上，我们首先需要明确的是如下图所示的坐标轴——

 然后是定义概念——GDI+：图形设备接口，在C#中使用GDI+处理二维的图像和图形，使用DirectX处理三维图形。

主要的命名空间是——System.Drawing。

---

绘图步骤：

画图先要有画布，因此步骤如下——

 1.创建Graphics对象；

 2.使用Graphics对象的方法绘图、显示文本或处理图像。

画布的创建路径——

1、利用窗体或控件的重绘，一般都是override paint事件，常在自定义控件中使用

2、调用某控件的CreateGraphics方法，常为 Graphics g = this.CreateGraphics();

3、在一幅图上绘画，一般是在一个picturebox里——Graphics g1 = Graphics.FromImage(pictureBox1.Image);

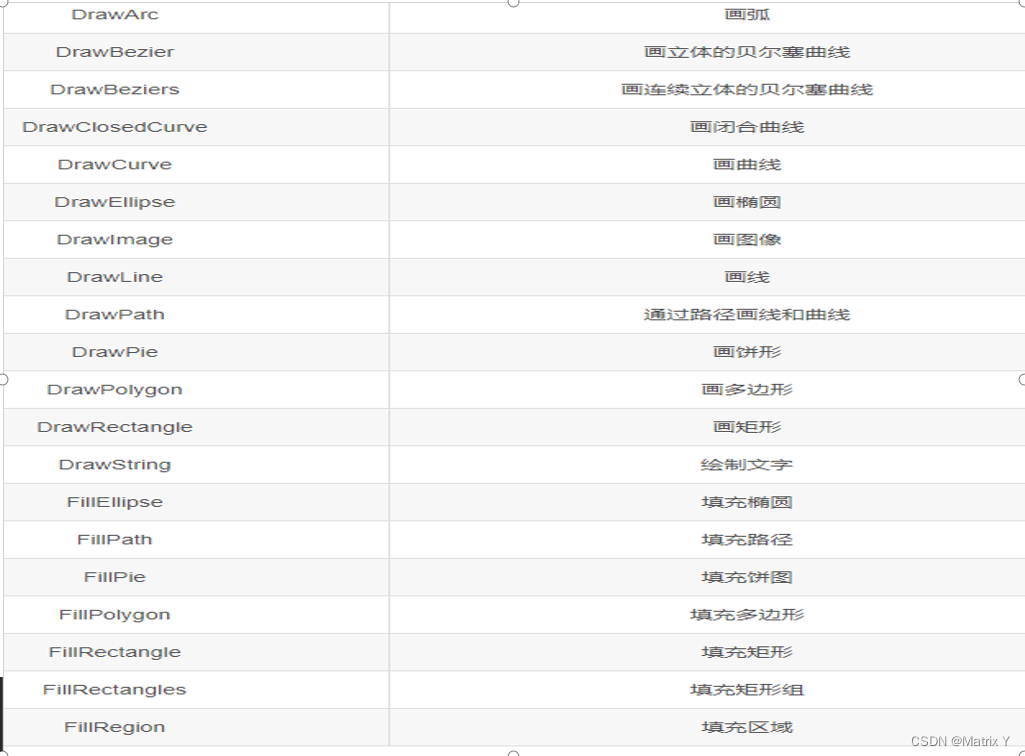

Graphics中的常用方法——

  //基本绘制内容
            //1创建绘制对象
            Graphics g = this.CreateGraphics();
            g.SmoothingMode = SmoothingMode.HighQuality;

            创建画笔
            Pen pen = new Pen(Color.Black, 2);//创建画笔的颜色和粗细

            实例1、划线
            //g.DrawLine(pen, 100, 100, 200, 200);//（100，100）（200，200）
            //g.DrawLine(pen, new Point(200, 200), new Point(100, 100));//第二种方式
            //g.DrawLines(pen, new Point[]{
            //    new Point(100,100),
            //    new Point(200,300),
            //    new Point(400,300),
            //    new Point(400,400)
            //});

            画弧线
            //g.DrawCurve(pen, new Point[]
            //{
            //      new Point(100,100),
            //    new Point(200,300),
            //    new Point(400,300),
            //    new Point(400,400)
            //},2f);//最后一个值是张力，越大越平滑

            画闭合弧线，该闭合空间可以填充
            //Point[] point = new Point[]
            //{
            //       new Point(100,100),
            //    new Point(200,300),
            //    new Point(400,300),
            //    new Point(400,400)
            //};
            //g.DrawClosedCurve(pen, point);
            //g.FillClosedCurve(new SolidBrush(Color.Gold), point);

            绘制矩形
            定义一个矩形区域，
            //Rectangle rec = new Rectangle(100, 100, 200, 200);
            //g.DrawRectangle(pen, 100, 100, 200, 200);//画笔，位置x（起点），位置y（起点），长度，宽度
            填充矩形
            //g.FillRectangle(new SolidBrush(Color.Red),rec);
            先填充，后绘画，就不会将边框盖住


            绘制圆形或者椭圆
            //Rectangle rec1 = new Rectangle(200, 200, 200, 150);
            //g.DrawEllipse(pen, rec1);
            画正圆
            //g.DrawEllipse(pen, 200, 200, 200, 200);
            //g.FillEllipse(new SolidBrush(Color.Gold), rec1);//

            //绘制多边形
            //Point[] points = new Point[]
            //{
            //             new Point(300,200),
            //    new Point(300,300),
            //    new Point(400,300),
            //    new Point(400,200),
            //     new Point(400,400),
            //};
            //g.DrawPolygon(pen, points);//是一个闭合曲线
            //g.FillPolygon(new SolidBrush(Color.Green), points);//只填充闭合后的区域

            //绘制扇形
            Rectangle rec2 = new Rectangle(100, 100, 200, 200);
            g.DrawPie(pen, rec2, 90, 60);//基于某个图形画扇形？//开始角，结束角
            g.FillPie(new SolidBrush(Color.Gold), rec2, 90, 60);//在这个扇形区域内填充
            Rectangle rec3 = new Rectangle(200, 200, 200, 200);
            g.DrawPie(pen, rec3, 0, 160);//以逆时针，计算角度，然后坐标轴朝右为X的正，朝下为y的正， 起点在左上角



            //绘制字符串

            g.DrawString("不想上班", new Font("微软雅黑", 12, FontStyle.Bold), new SolidBrush(Color.Gold), 50, 50);//后面两个是坐标点

 更多，放在Graphics按F1，或者ctrl+左键点击，进入看方法。
