KepServer如何和欧姆龙NJ系列通讯并进行字符串读取

1、PLC端的配置

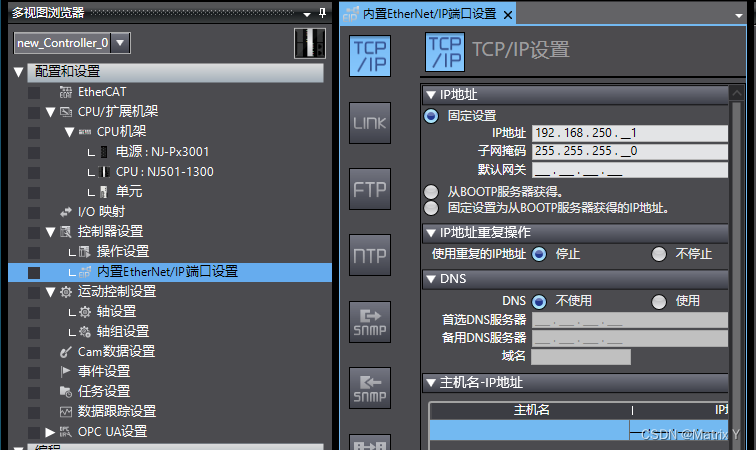

利用SysmacStudio对NJ501-1300进行IP地址设置，也可以采用默认值，这里使用的是默认IP地址

从图中可知，该设备的节点地址为1。

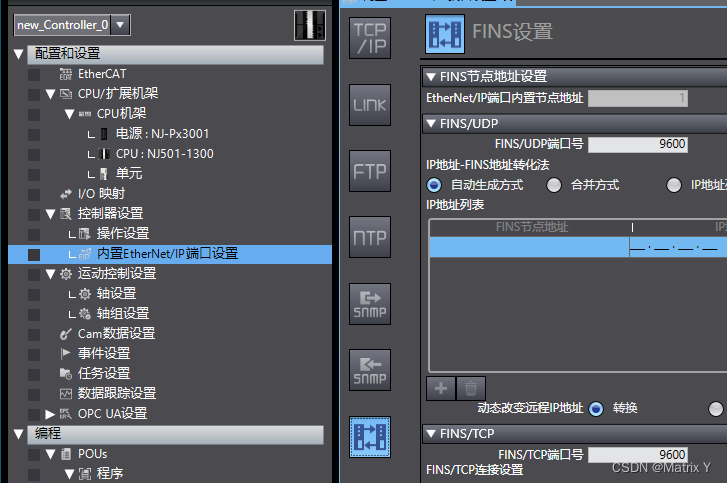

如果设置端口号，在以下界面设置——

 为了测试字符串的读取与写入，在全局变量中创建如下变量——

2、在KepServer下的配置

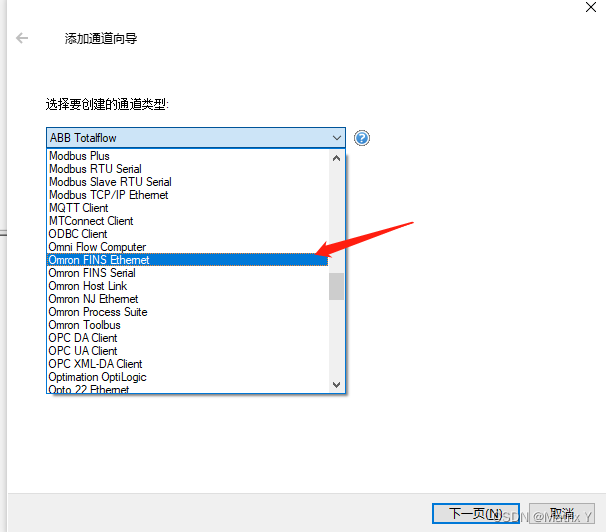

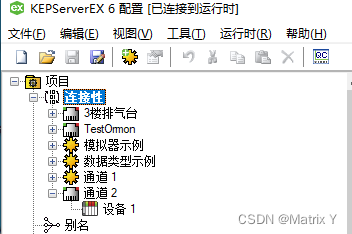

点击连接性，右键单击创建通道——过程如下：

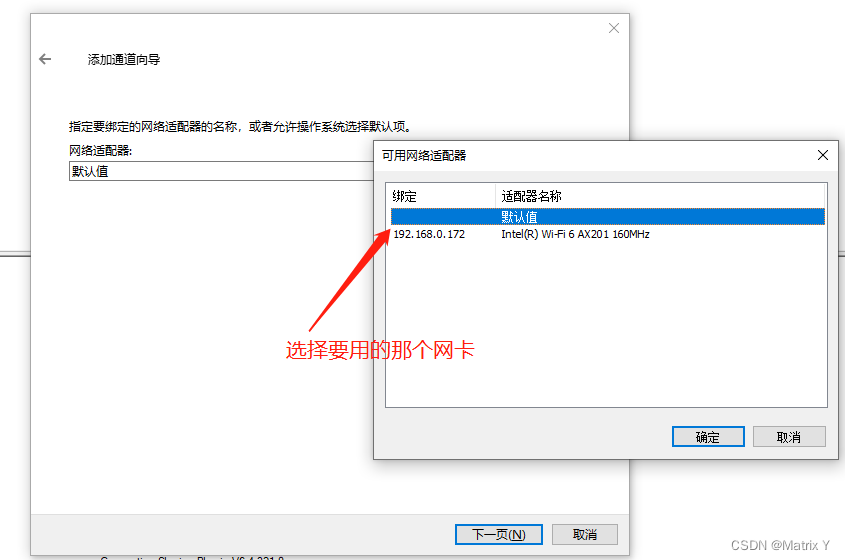

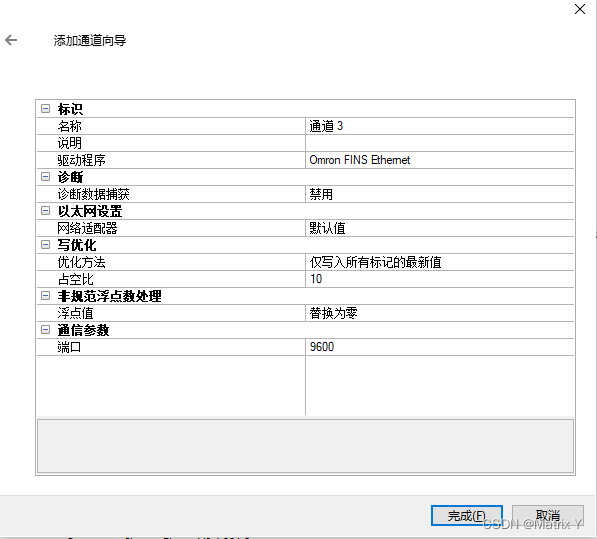

 一直点下一页，然后在这里进行配置就行（按照默认）

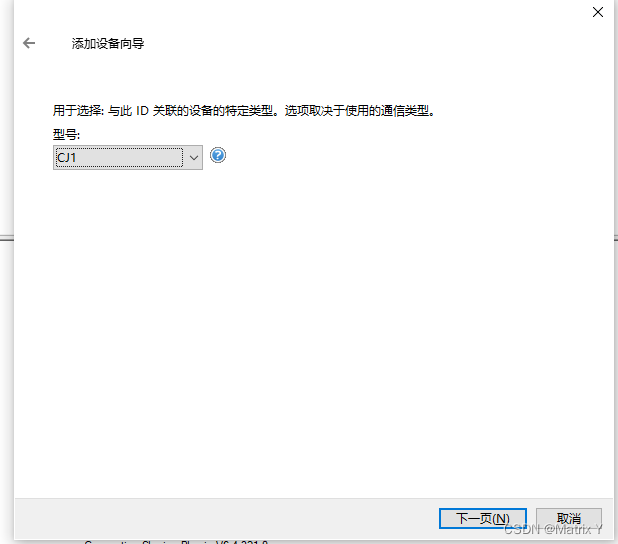

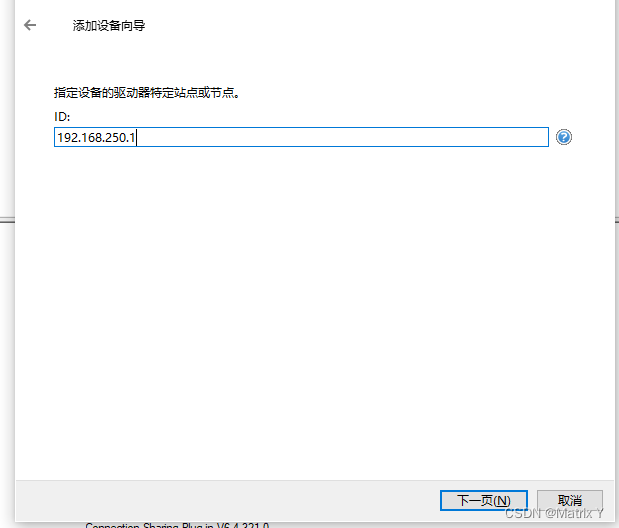

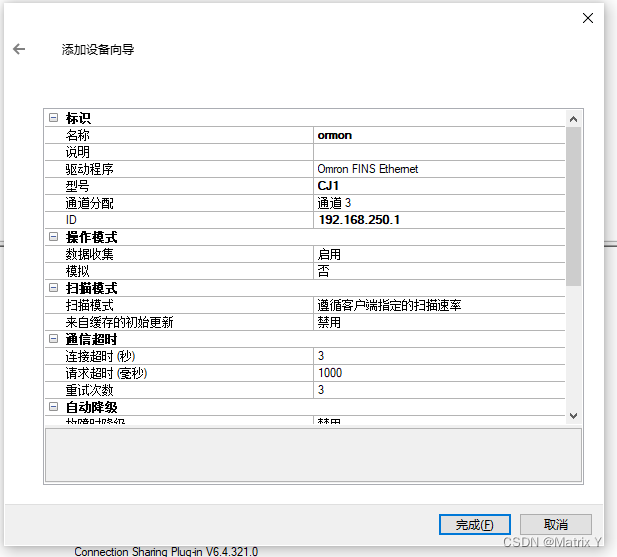

 然后在此通道下，新建设备——选择CJ1

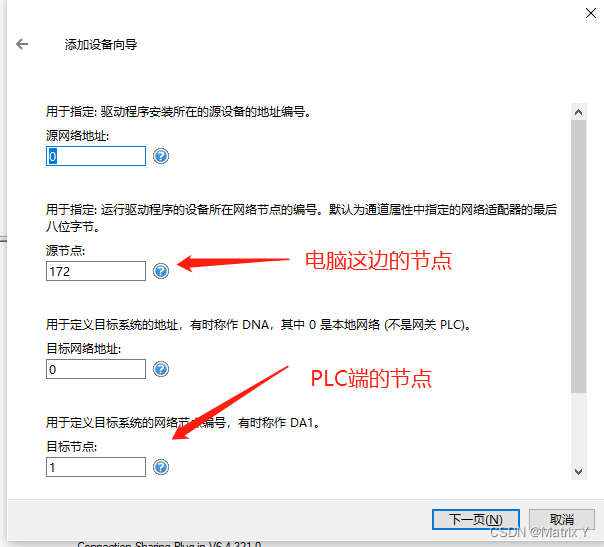

其他地方，按照默认配置就可以了。

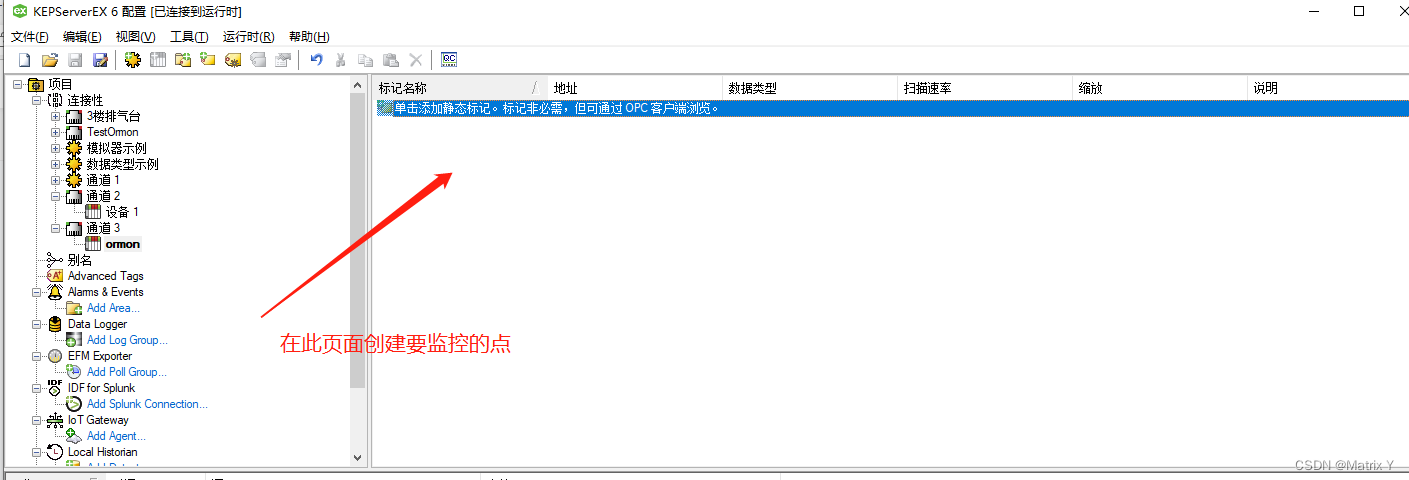

如果中间过程中有哪些没配置好，可以在以下修改——

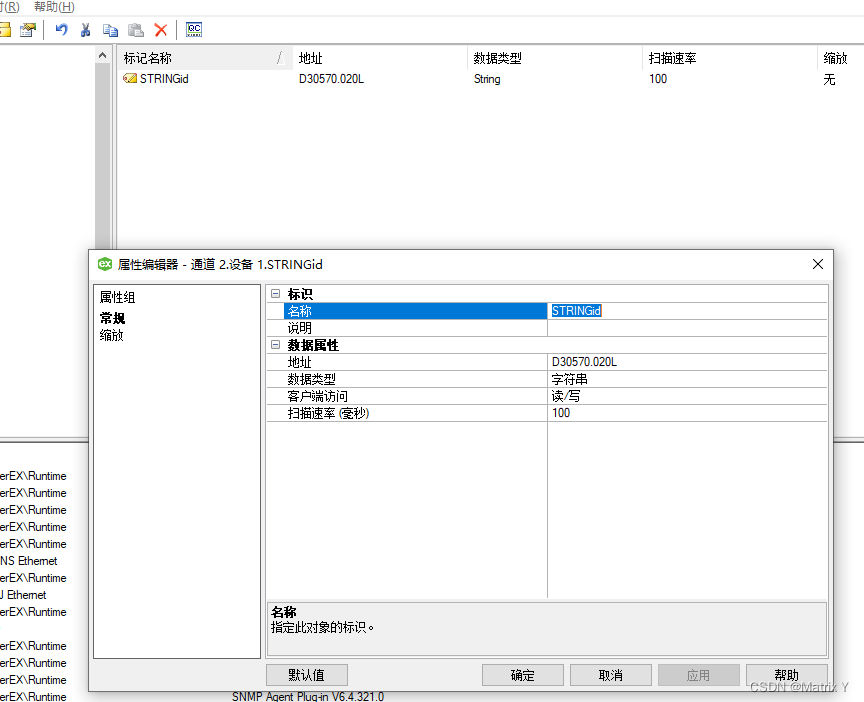

 当我们都配置好之后，有如下页面-----这里有高低位一说，一般看PLC里面是高位往下存还是低位到高位。如果读出来的数和实际不符，改成20L就好。

打开工具----》quick client，进行监控

3、测试

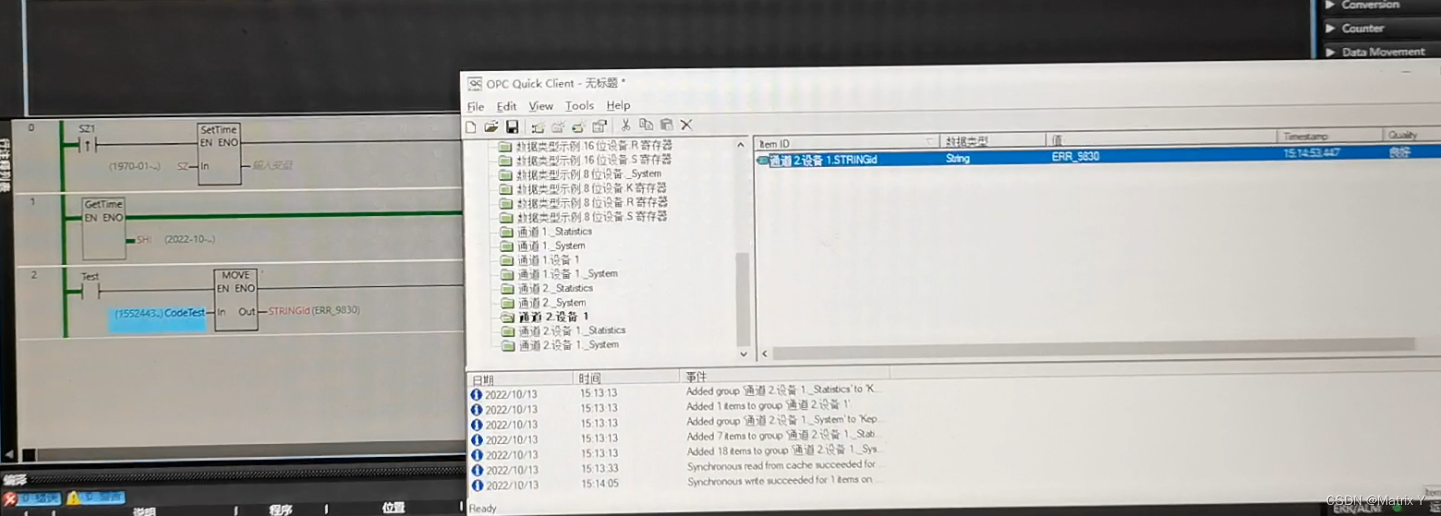

 最后形成的监控效果如下



---

以上就是ORMON与KepServer的通信测试。其他数据类型的数据，其实一样，在标记里新建的时候注意数据类型就行。
