【西门子PLC.博途】——找到数组中的最大最小值所在的索引

于 2024-12-08 13:34:39 发布
阅读量1k 收藏
点赞数 6
分类专栏： 西门子PLC 文章标签： 西门子PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42031602/article/details/144324972
版权

我们在这篇文章中提高过如何找到数组中和输入的数相同的值所在的索引。前几天有小伙伴私信我，如果要找到最大最小值的话，是不是一样的逻辑。

我能说，是的，逻辑还是在一个数组中循环找，然后用IF来判断是否相等然后得出索引。然后就是默认第一个值是最大值和最小值，之后我们找到后再去将这个最大值和最小值进行赋值。

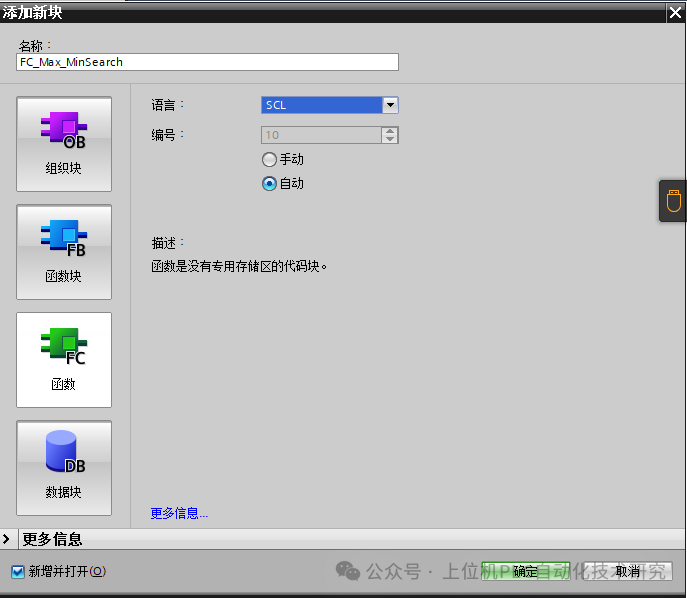

我们添加一个新块

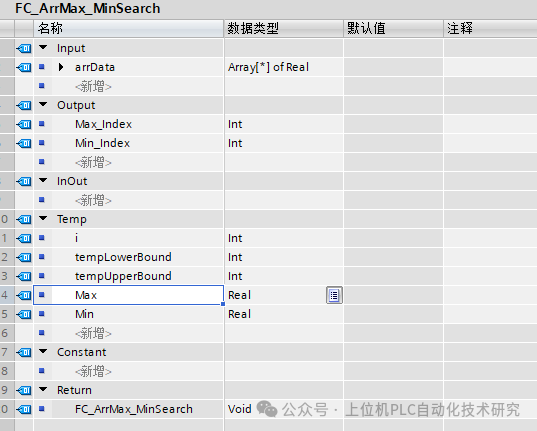

之后开始定义变量

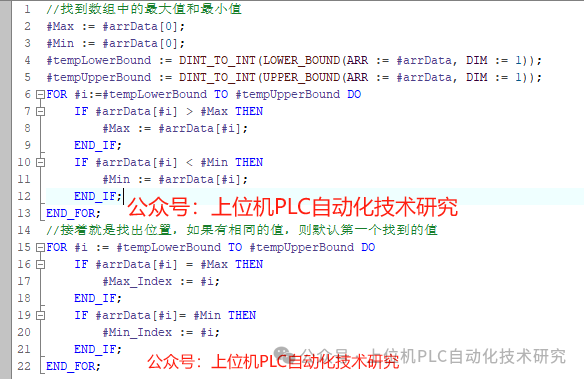

有了以上准备工作之后，我们开始写算法


最低0.47元/天 解锁文章
