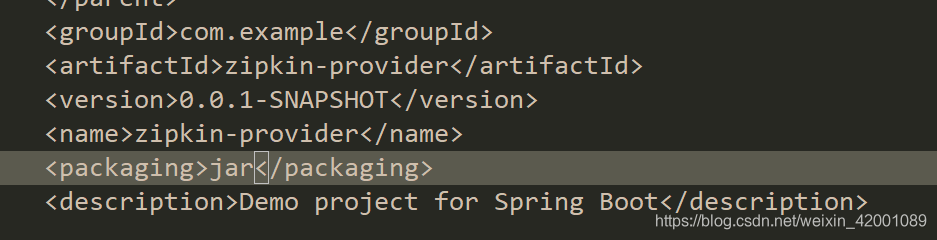

6.3 bert和优衣库代码打包的话请参考

6.4 eclipse 上传github

6.5 参考资料

1 简介

微服务系统：在win下模拟客户买东西即一个叫bert的客户访问优衣库买衣服的简单demo，使用zipkin来追踪链路，并将数据持久化到elasticsearch，最后通过kibana来搜索、查看交互存储在Elasticsearch索引中的数据。

2 前期准备

2.1下载elasticsearch

镜像网站：https://mirrors.huaweicloud.com/elasticsearch/7.6.2/

2.2下载kibana

镜像网站: https://mirrors.huaweicloud.com/kibana/7.6.2/

2.3下载zipkin server jar包(也可以新建springboot，自己搭建run)

比如zipkin-server-2.21.6-exec.jar，网上很多，都可以，这里提供一个

链接：https://pan.baidu.com/s/1GIrDlg7AGQQnJ3i_4m9GdA
提取码：0g47

3 快速开始

3.1 开启elasticsearch

运行./bin/elasticsearch.bat

访问 http://localhost:9200/

3.2开启kibana

3.2.1配置kibana

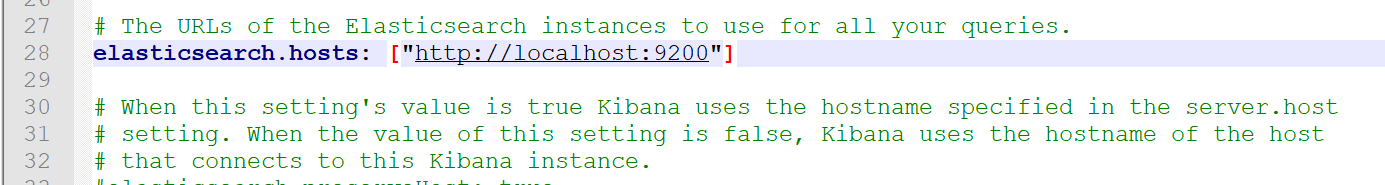

打开./config/kibana.yml,指定要绑定的elasticsearch源，同时可以配置一下中文

3.2.2运行kibana

运行./bin/kibana.bat

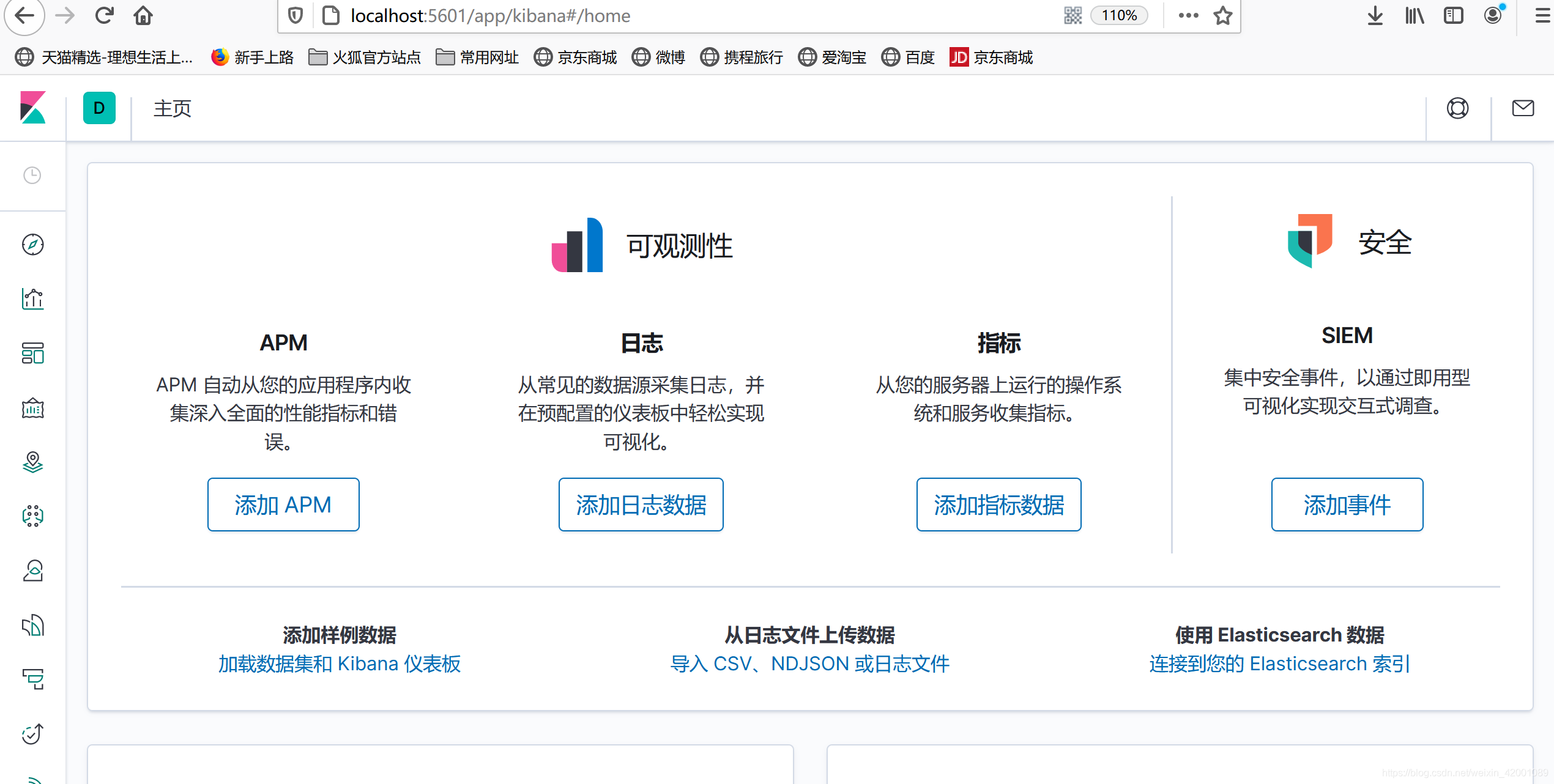

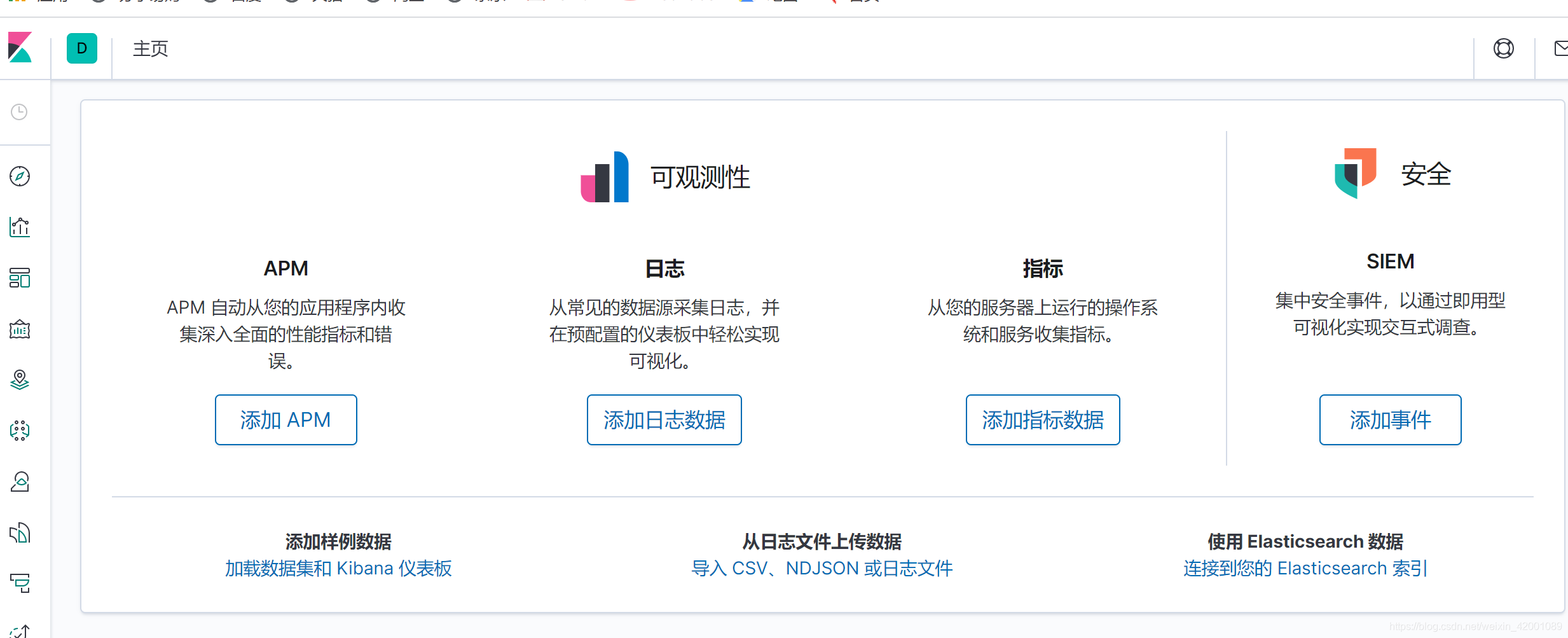

访问http://localhost:5601/

3.3 开启zipkin 服务器

java -jar zipkin-server-2.21.6-exec.jar --STORAGE_TYPE=elasticsearch --DES_HOSTS=http://localhost:9200

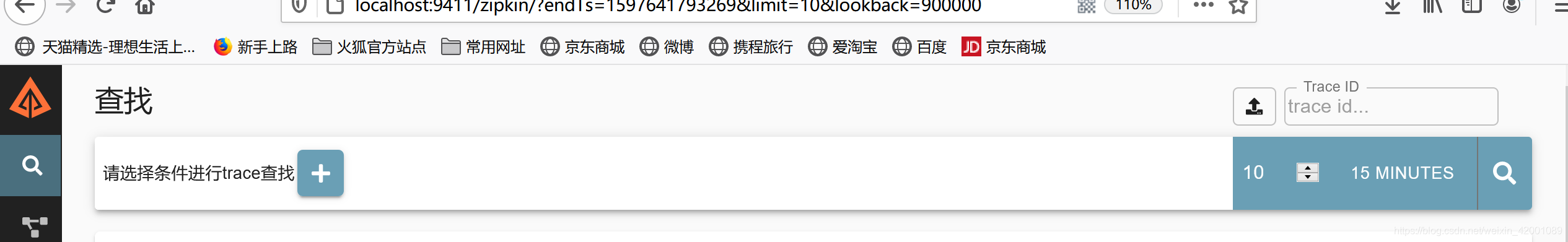

访问http://localhost:9411

3.4 开启bert服务端

这里打成了jar包，看源码可以在文末连接下载

java -jar bert.jar

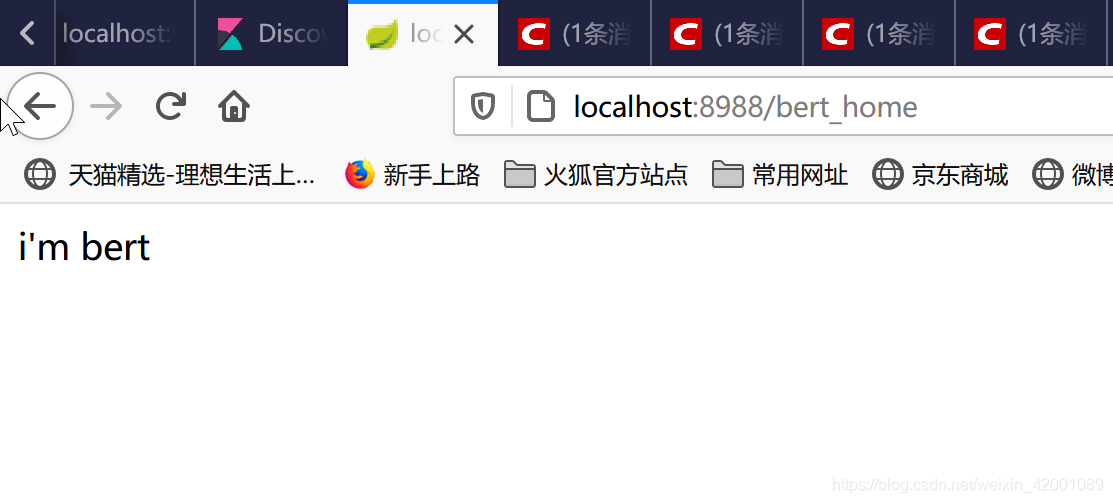

访问 http://localhost:8988/bert_home

3.5 开启优衣库服务端

这里打成了jar包，看源码可以在文末连接下载

java -jar UNIQLO.jar

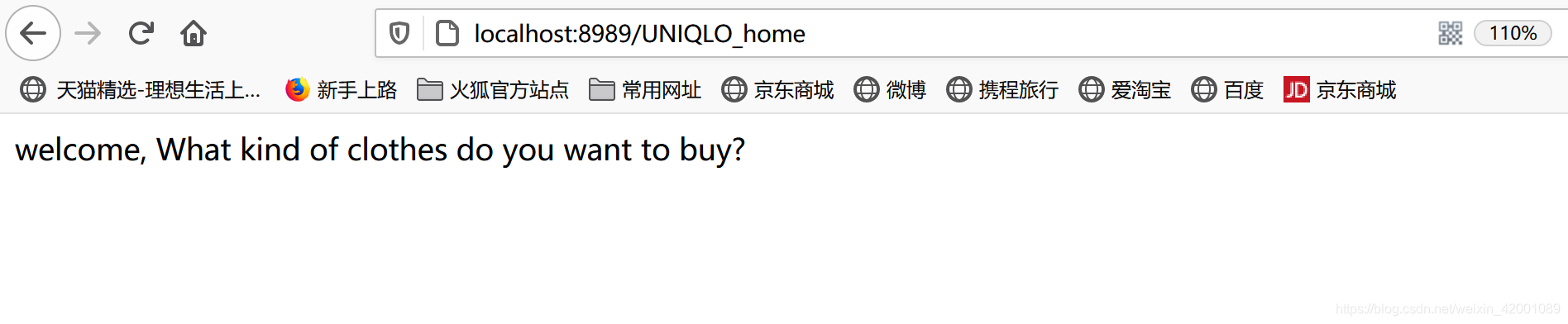

访问 http://localhost:8989/UNIQLO_home

3.6 买东西，催下单链路访问模拟

浏览器分别访问

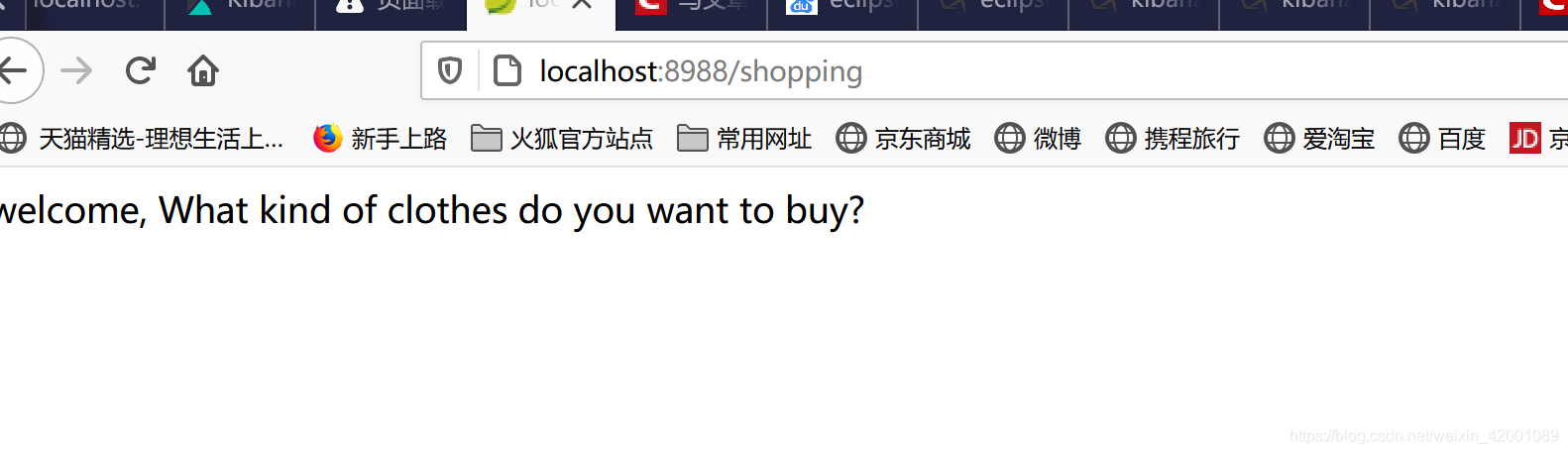

http://localhost:8988/shopping

http://localhost:8989//place_client_order

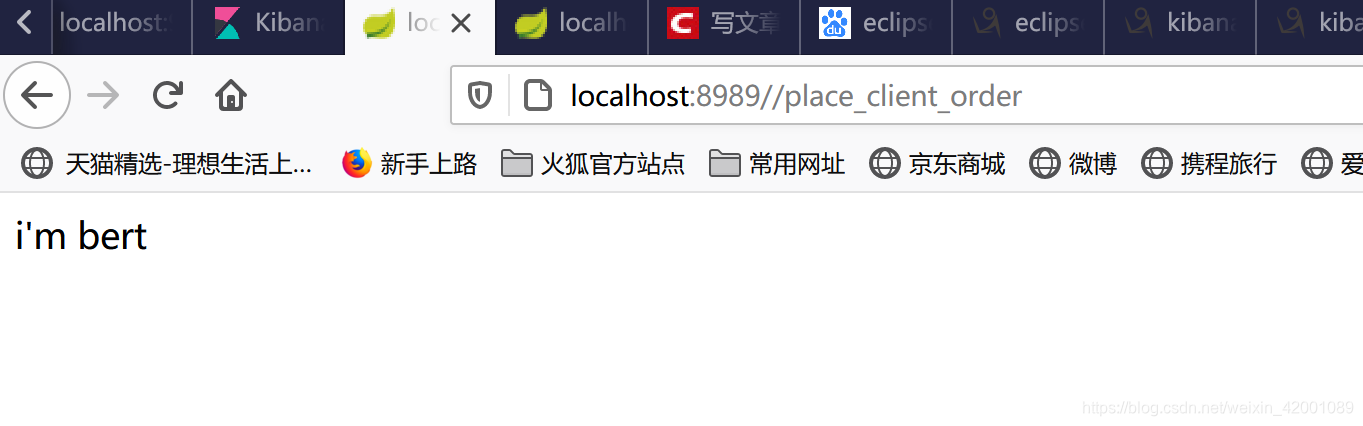

会看到

3.7 链路追踪

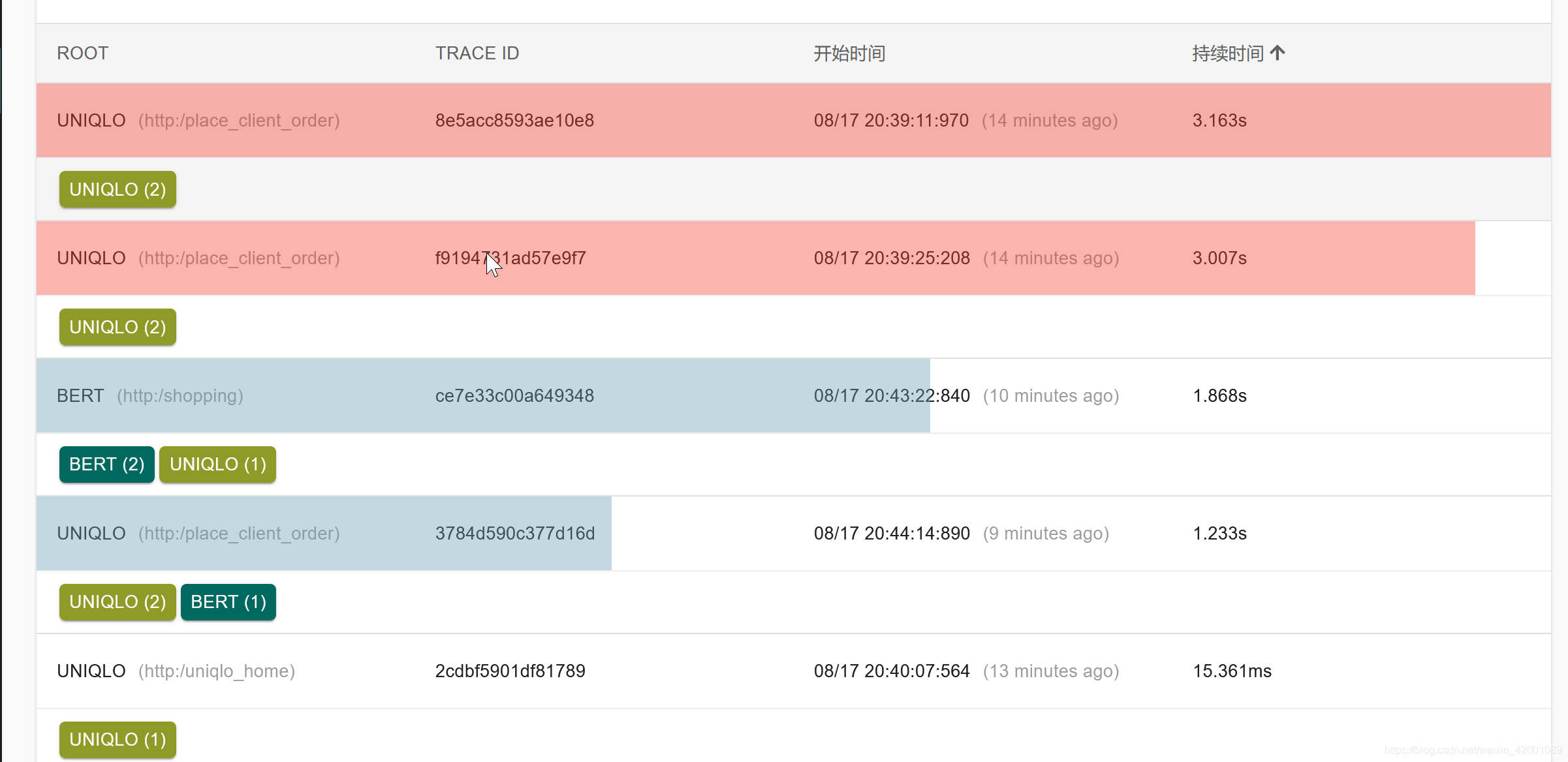

查看zipkin web http://localhost:9411

会发现

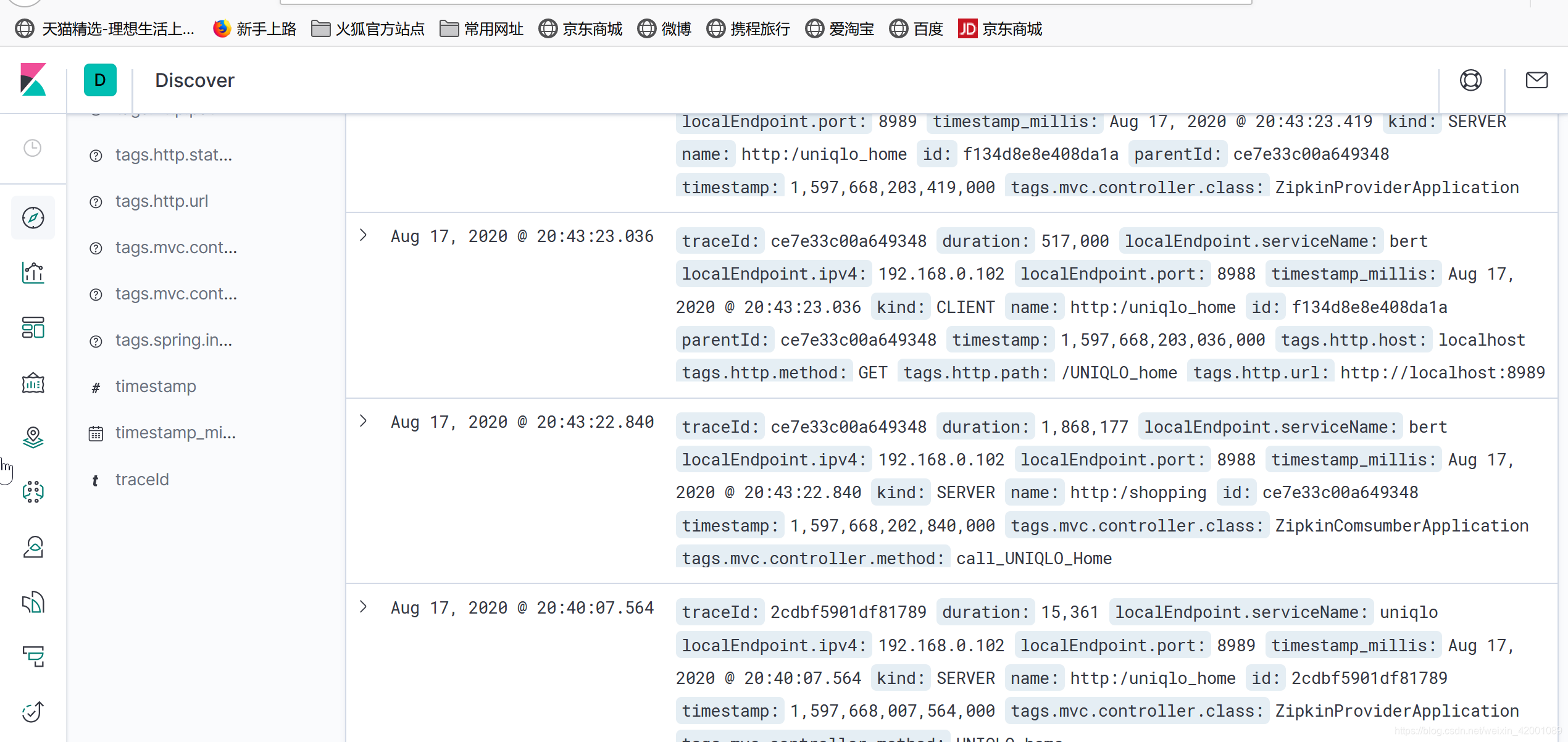

查看kibana

4 kibana设置权限问题：

kibana 本身没有用户名密码的设置，可以使用 nginx 来实现。

4.1 下载nginx

https://www.cnblogs.com/jiangwangxiang/p/8481661.html

4.2 开始：

参考： https://blog.youkuaiyun.com/li916227164/article/details/93883408

4.2.1配置

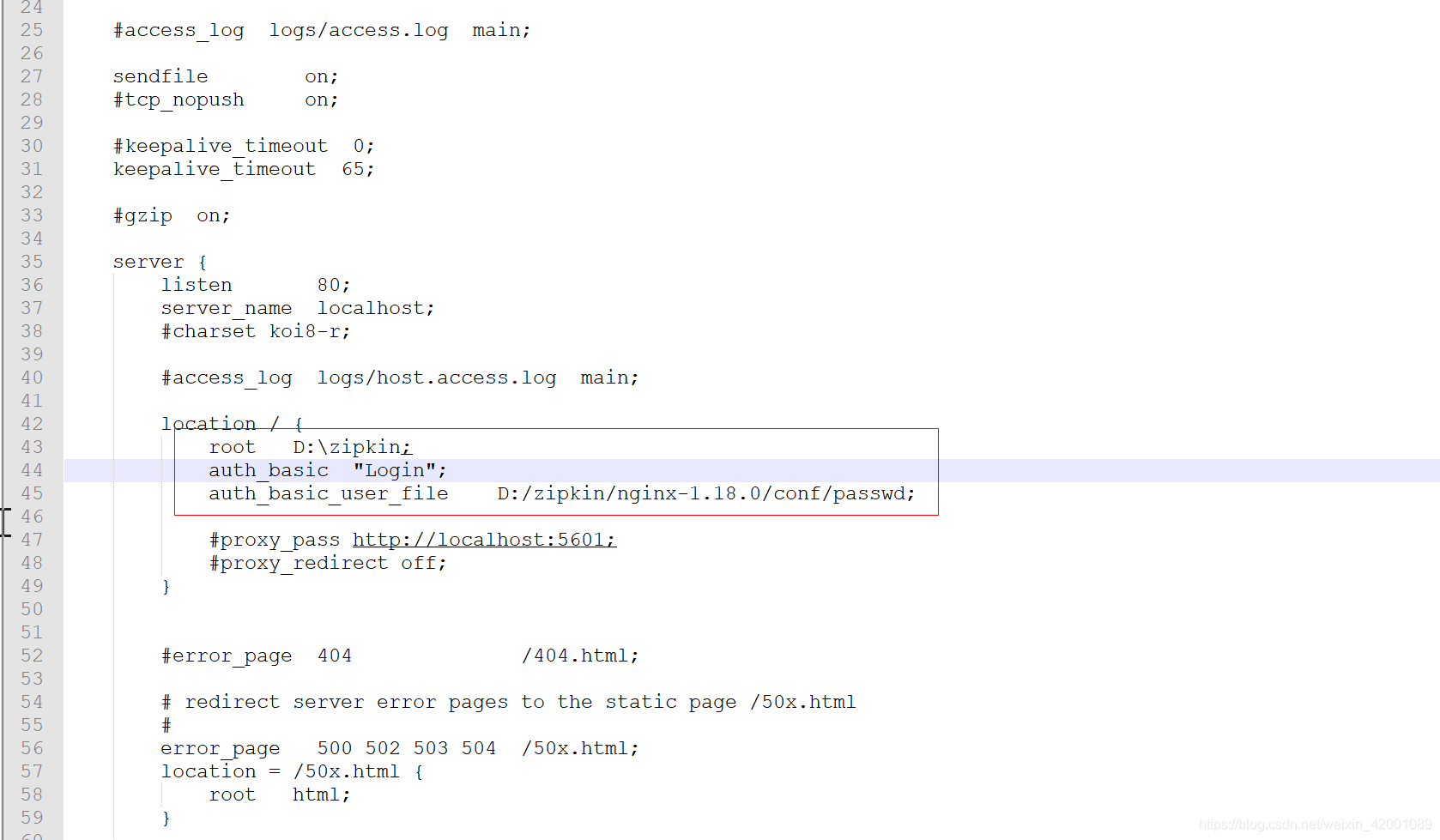

特别注意：有的时候改了配置，可是无法生效，一直是欢迎界面，那么有可能是浏览器缓存导致的，清一下就可以看到了，如下配置

即可登录访问本地目录，如果是访问kibana即http://localhost:5601

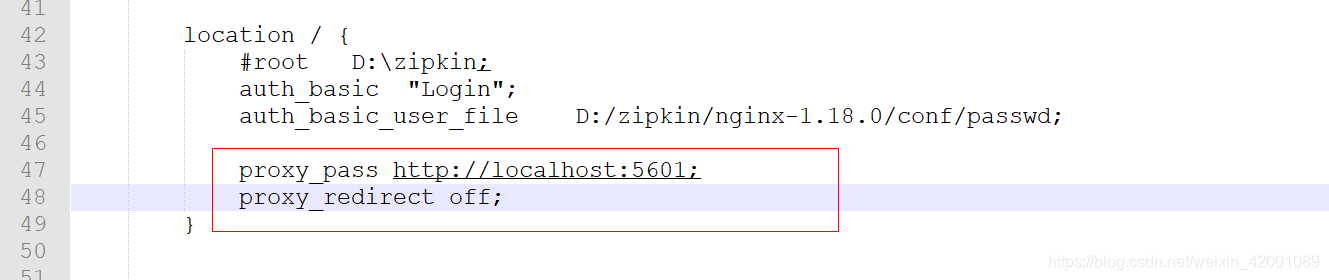

那么就得不能用root了，要用代理即

auth_basic_user_file就是账号，密码目录，可以使用htpasswd在线生成器进行加密成暗文:

https://tool.oschina.net/htpasswd

当然也可以是一个简单的txt文件格式是:

ytt:123456

4.2.2启动

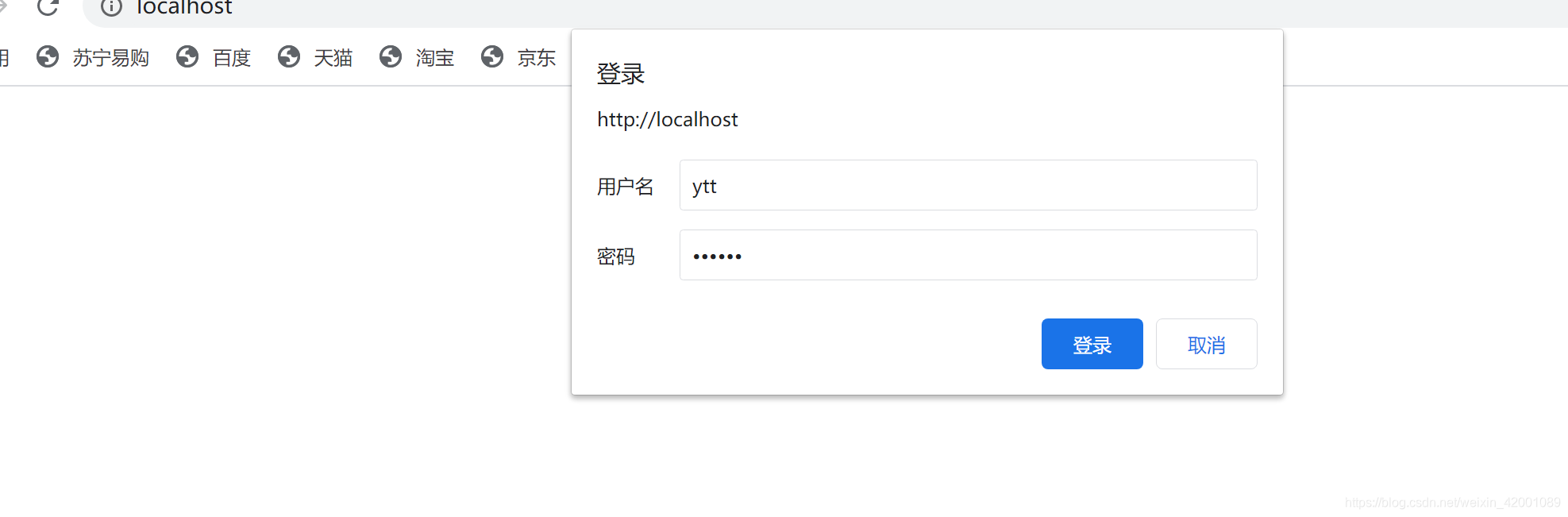

先启动kibana等服务，然后启动nginx,访问：

http://localhost/

可看到

linux 下可以参考：

https://www.cnblogs.com/agang-php/p/11167397.html

5 zipkin框架解析:

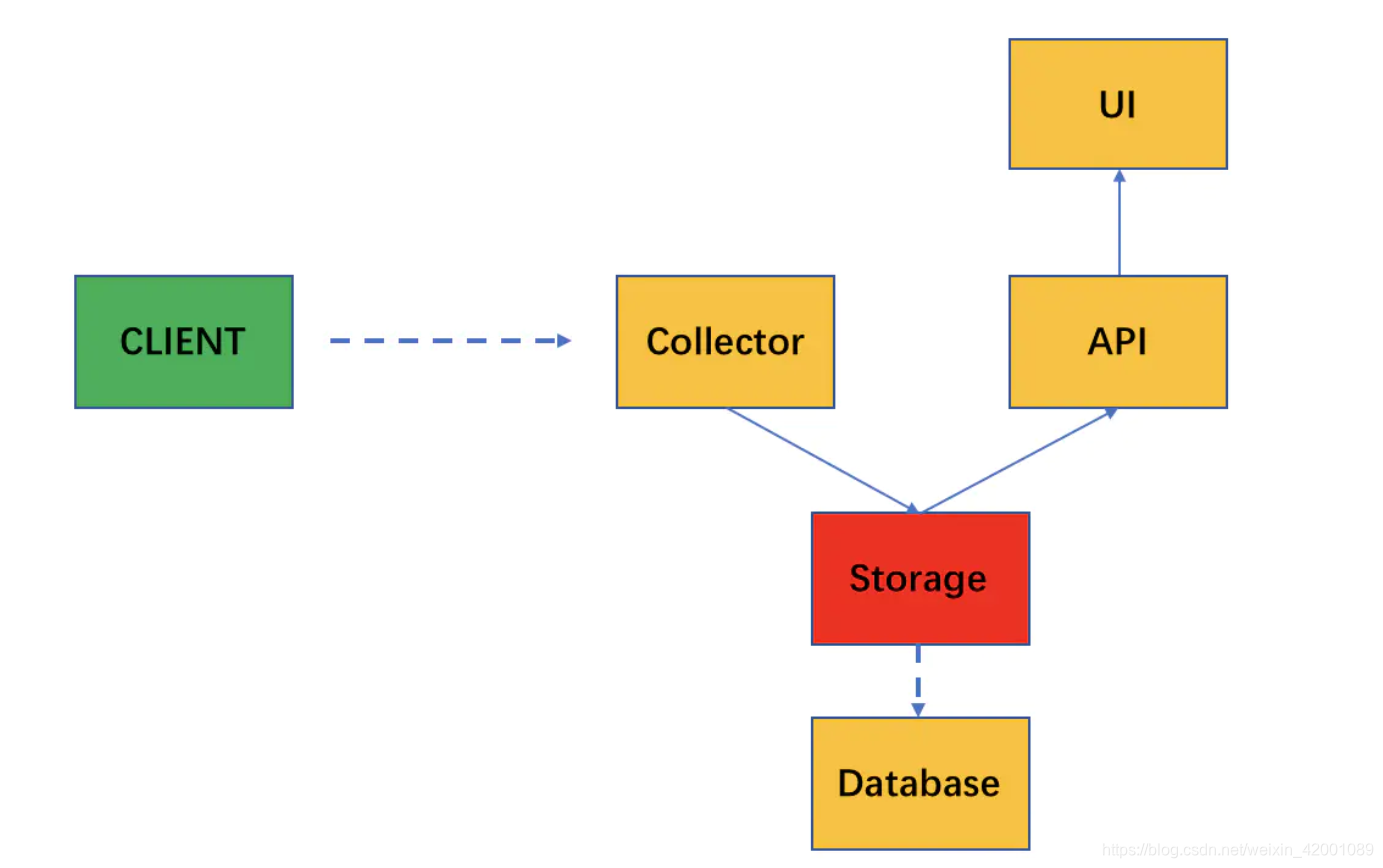

大体框架如下

(1) 其中CLIENT到collector 是日志收集部分，后续我们称为过程a

(2) collector到storage是数据上传保存部分，后续我们称为过程b

(3) zipkin 通过API从数据库中读取数据，然后可视化到ui界面，后续我们称为过程c

其中如果想各个部分分开做：

-----------------------------------------------------------------------------------------

那么过程a可以采用SpringCloud-Sleuth来收集日志，保存到本地

----------------------------------------------------------------------------------------

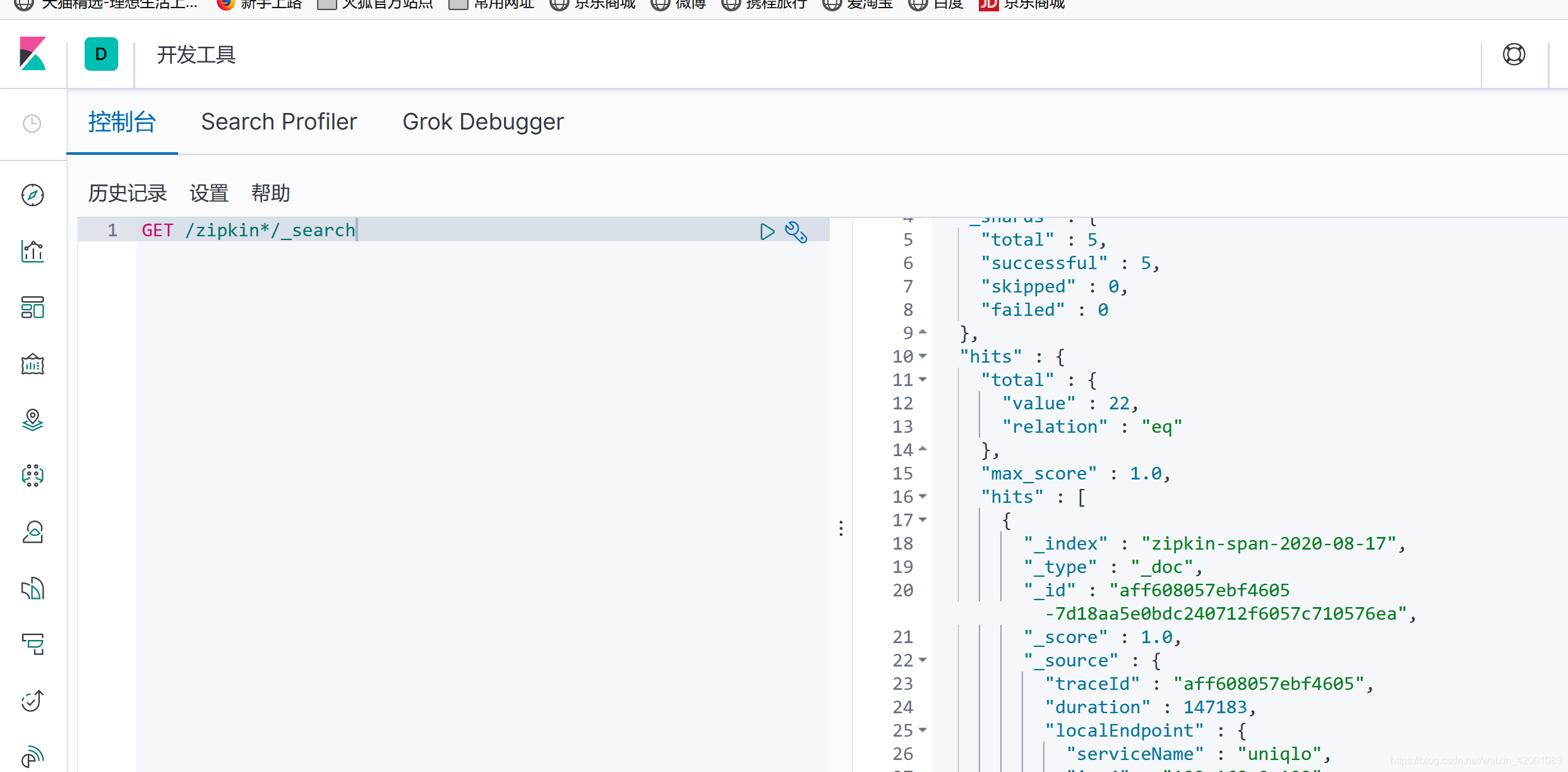

过程b就是将日志保存起来，假设还是保存到es，那么其实就是看看上述zipkin 在es保存的数据格式，然后我们只需要同样按该格式(其实就是哪些字段)保存好就行，看其字段有几种方式，可以通过kibana看一条记录就可以如：

接下来思路就是按照这种格式同样保存到es就行，往数据库中写数据手段多多，因为比较熟悉python这里就用python吧

关于使用Python对es进行增查删改，博客很多，可以查查，这里主要说一说探究过程和其中遇到的一些问题，帮助快速熟悉。

整个思路就是：

由于当前我们es已经保存了部分数据(上述运行bert的数据)，这部分数据肯定是合法的，我们第一步就是该一下其中某些字段的值，看看ui中是否也对应更新显示，如果是，那么接下来就按照这部分的数据格式往其中插入一条新的数据，看看ui是否显示，显示即完成目标！所以

第一步：更新合法数据部分字段，验证es和ui实时同步更新。

第二步：往es插入一条新数据，看ui是否正确显示。

首先我们获取一条数据

import json
from elasticsearch import Elasticsearch
es = Elasticsearch()

print(es.get(index='zipkin-span-2020-08-17',id='3784d590c377d16d-dd53762eed5608551f14c1435038c9fe'))

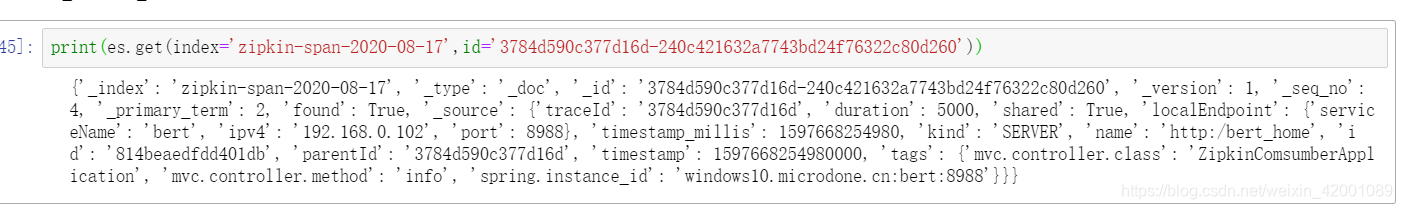

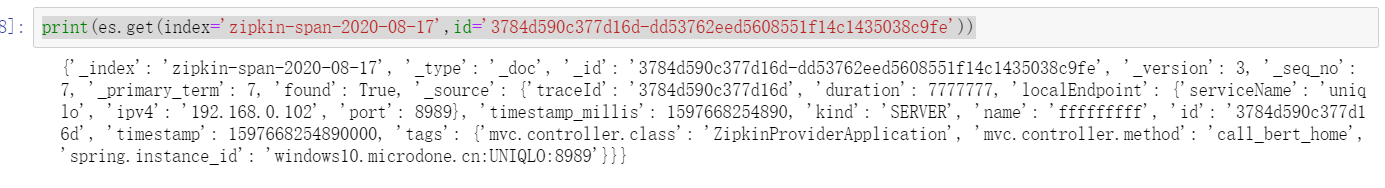

输出

注意点：

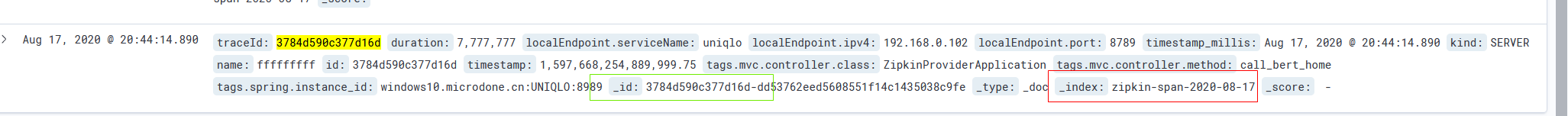

（1） index 对应的就是下面的红框，id按说是对应绿框，但是其实kibana这里显示id是切断的简洁版，可以看其json文件，那里有其完整的id，更长的完整版，只有使用这个完整版，es.get才会找到，否则不行

接下来我们更新部分一个字段

index = 'zipkin-span-2020-08-17'
_id = "3784d590c377d16d-dd53762eed5608551f14c1435038c9fe"

es.update(index=index,id=_id ,body={'doc':{'name': "please successfully"}})

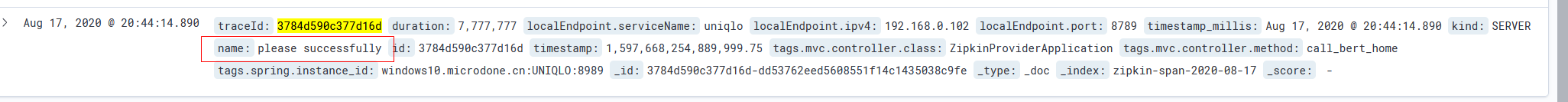

即这里将name更新为"please successfully",那么我们看es和对应ui

可以看到对应都变了，所以具有可行性

注意点：

（1）更新的时候一定要指定index和id

(2) body这里是固定写法即

body={'doc':{要更新的字段}}

切不可写成

body={要更新的字段}

后面这种在之前的版本可能对，当前是要使用上面的这种形式

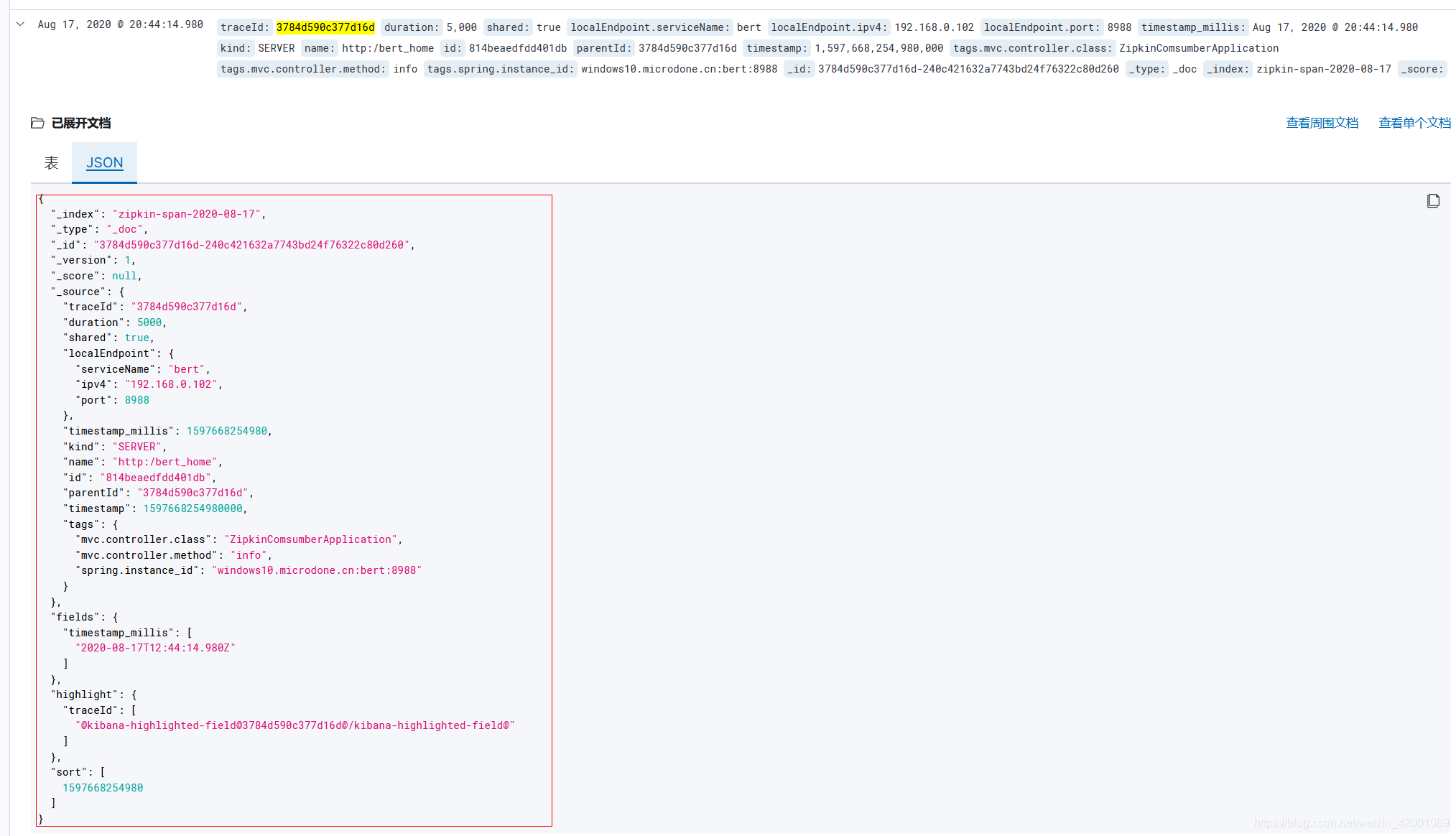

接下来就是要插入一条数据了，有哪些字段呢？再看这个

我们只需要填填充如下字段即可

_index
_type
_id
_source

其他的version什么的我们不要管，当我们新插入一条数据的时候，这些会帮自动弄的

index：就是一个索引名字，随便取取

type：统一取成 '_doc'就行

id ：这个就是一个唯一标识，也是自己随便定义，保证唯一即可，需要注意的是，在插入数据的时候有两种方法，即是index和create，其中Index方式可以不加这个字段，系统会为我们自动创建一个全局唯一id(我猜是根据时间戳)，create是必须自己要定义一个，所以后续我们用index这种方式，懒得生成id了

source 这部分最重要了，其实这里就是个大字典，里面定义了所有我们路由监控到的数据，trainceId,paerntId等等

好了插入一条看看：

#字典定义
index = "zipkin-span-2020-10-18"
doc_type = "_doc"
traceId = '5555555555555555'
duration = 1234567
shared = True
localEndpoint = {'serviceName': 'uniqlo', 'ipv4': '192.168.0.102', 'port': 8989}
timestamp_millis = 1597668254890
kind = 'SERVER'
name = "tt"
#parentId = "3784d590c377d16d"
timestamp = 1597668254890000
_id = "3784d590c377d16d"
tags = {'mvc.controller.class': 'ZipkinProviderApplication', 'mvc.controller.method': 'call_bert_home', 'spring.instance_id': 'windows10.microdone.cn:UNIQLO:8989'}

#插入一条数据
es.index(index=index,doc_type=doc_type,body={"traceId":traceId,"duration":duration,'shared':shared,"localEndpoint":localEndpoint,"timestamp_millis":timestamp_millis,
                                            "kind":kind,'name':name,"timestamp":timestamp,"id":_id,'tags':tags})

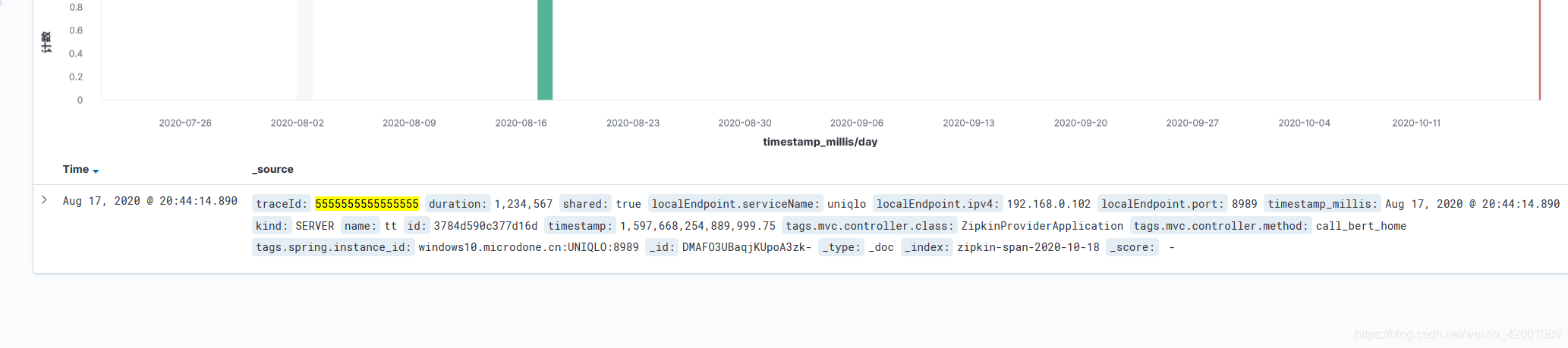

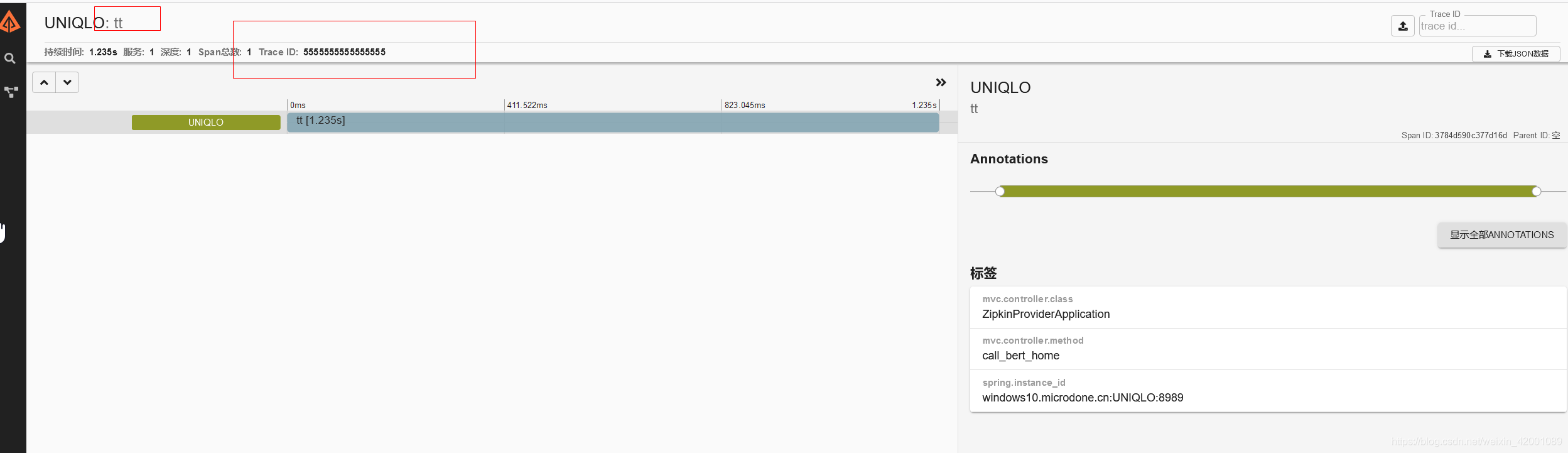

看看es和UI

注意点

（1）因为这里没有链路访问，所以没有parentId,后续有的话可以加上，有真正数据后也可以关联起来

总体代码

# -*- coding: utf-8 -*-
from elasticsearch import Elasticsearch

es = Elasticsearch()


#查看一条样本
print(es.get(index='zipkin-span-2020-08-17',id='3784d590c377d16d-dd53762eed5608551f14c1435038c9fe'))

#更新一条样本
index = 'zipkin-span-2020-08-17'
_id = "3784d590c377d16d-dd53762eed5608551f14c1435038c9fe"
es.update(index=index,id=_id ,body={'doc':{'name': "please successfully"}})


#插入一条样本

#字典定义
index = "zipkin-span-2020-10-18"
doc_type = "_doc"
traceId = '5555555555555555'
duration = 1234567
shared = True
localEndpoint = {'serviceName': 'uniqlo', 'ipv4': '192.168.0.102', 'port': 8989}
timestamp_millis = 1597668254890
kind = 'SERVER'
name = "tt"
#parentId = "3784d590c377d16d"
timestamp = 1597668254890000
_id = "3784d590c377d16d"
tags = {'mvc.controller.class': 'ZipkinProviderApplication', 'mvc.controller.method': 'call_bert_home', 'spring.instance_id': 'windows10.microdone.cn:UNIQLO:8989'}
es.index(index=index,doc_type=doc_type,body={"traceId":traceId,"duration":duration,'shared':shared,"localEndpoint":localEndpoint,"timestamp_millis":timestamp_millis,
                                            "kind":kind,'name':name,"timestamp":timestamp,"id":_id,'tags':tags})

--------------------------------------------------------------------------------------------------------------------------------------------------

过程C的话就是需要将参数传给ui对应的url就行了,有哪些地址了可以看其官方：

https://zipkin.io/zipkin-api/

关于怎么传这里说的比较清楚

https://www.jianshu.com/p/17ce989e108e

这里写了个jdk11版本的，已上传github
