源码：https://github.com/GiraffePeng/spring-cloud-scaffolding

服务调用全链路跟踪

针对调用链路跟踪，Spring Cloud的组件Sleuth通过集成zipkin提供了一种解决方案，本文主要讲述Sleuth+ZipKin的集成。Spring Cloud Sleuth 的主要功能就是为分布式系统提供追踪解决方案，并且兼容支持了Zipkin，只需要在pom.xml文件中引入相应的依赖即可。它主要用于聚集来自各个异构系统的实时监控数据，用来追踪微服务架构下的系统延时问题。

1、基本术语

1.1、Span

Span 是一个基本的工作单元，用于描述一次 RPC 调用，Span 通过一个 64 位的 spanId 作为唯一标识。Zipkin 中的 Span 还有其他数据信息，比如摘要、时间戳事件、关键值注释 (tags) 以及进度 ID (通常是 IP 地址)。Span 在不断的启动和停止，同时记录了时间信息，一个 Span 创建后，必须在未来的某个时刻停止它。

1.2、Trace

Trace：一系列spans组成的一个树状结构，例如，如果你正在跑一个分布式大数据工程，你可能需要创建一个trace。

1.3、Annotation

表示基本标注列表，一个Annotation可以理解成Span生命周期中重要时刻的数据快照，比如一个Annotation中一般包含发生时刻（timestamp）、事件类型（value）、端点（endpoint）等信息。其中 Annotation 的事件类型包含以下四类：

cs - Client Sent -客户端发起一个请求，这个annotion描述了这个span的开始
sr - Server Received -服务端获得请求并准备开始处理它，如果将其sr减去cs时间戳便可得到网络延迟
ss - Server Sent -注解表明请求处理的完成(当请求返回客户端)，如果ss减去sr时间戳便可得到服务端需要的处理请求时间
cr - Client Received -表明span的结束，客户端成功接收到服务端的回复，如果cr减去cs时间戳便可得到客户端从服务端获取回复的所有所需时间

2、Spring Cloud Sleuth

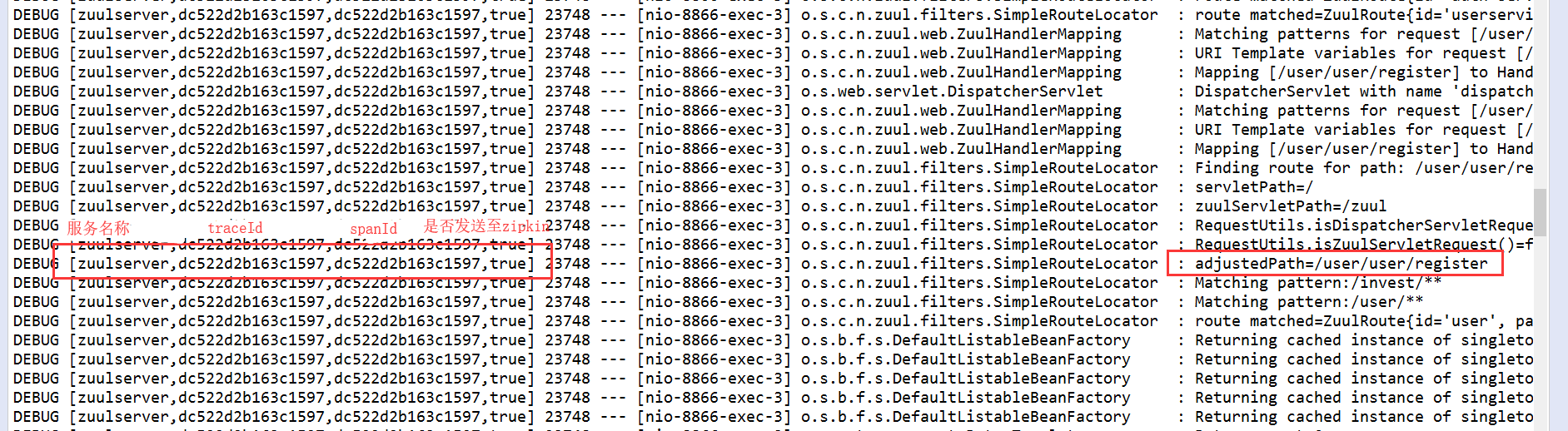

实际项目中若已引入Spring Could Sleuth包，通过上述的术语，则默认会在打印日志时输出traceId、spanId等内容，若它调用一个也是用Spring Could Sleuth的服务，则会自动传递traceId

类似这种traceId的传递操作，在服务内多采用ThreadLocal或MDC的方式，在分布式微服务时一般在request header或url参数中传递。

3、Zipkin

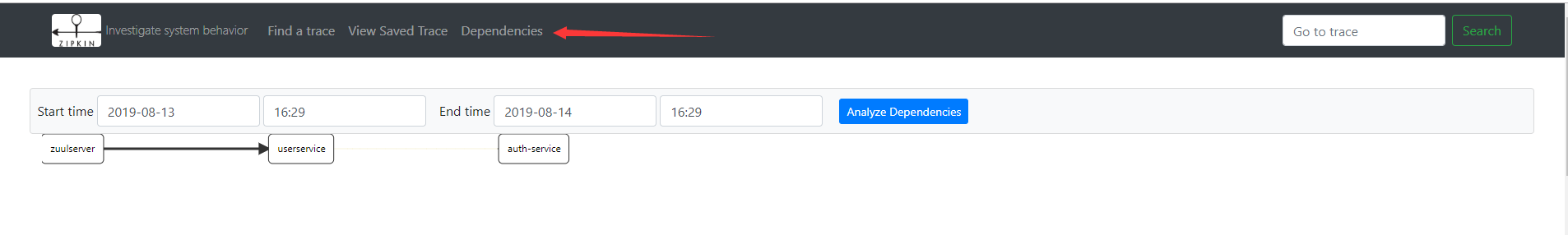

Zipkin是一个开放源代码分布式的跟踪系统，每个服务向zipkin报告计时数据，zipkin会根据调用关系通过Zipkin UI生成依赖关系图。
Zipkin提供了可插拔数据存储方式：In-Memory、MySql、Cassandra以及Elasticsearch。为了方便在开发环境我直接采用了In-Memory方式进行存储，生产数据量大的情况则推荐使用Elasticsearch。

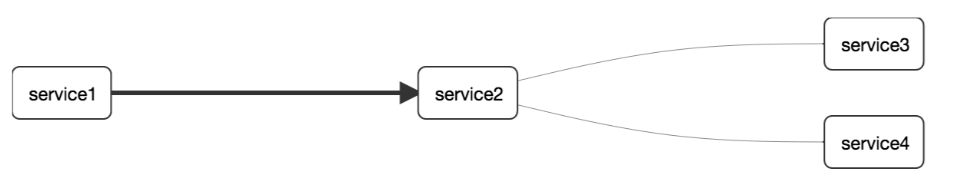

如果一个服务的调用关系如下:

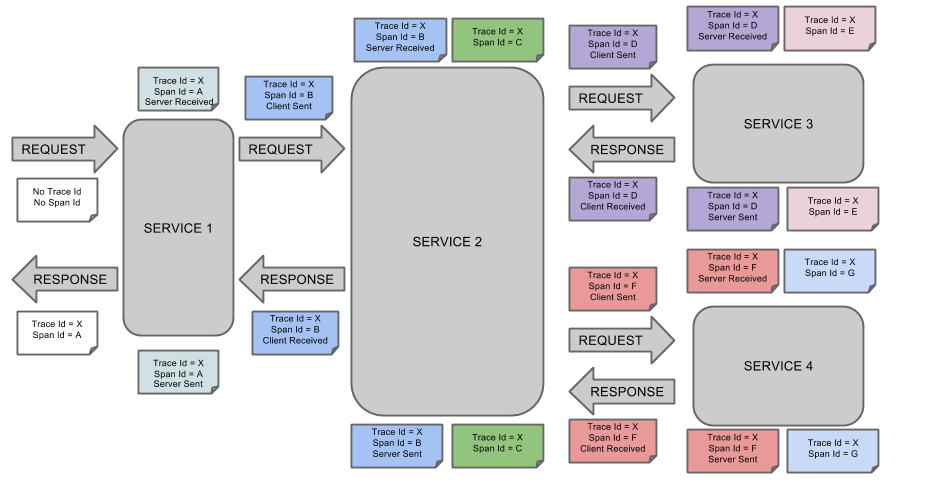

那么此时将Span和Trace在一个系统中使用Zipkin注解的过程图形化：

4、Sleuth + Zipkin 工程搭建

4.1、版本选择：

Spring Cloud - Finchley.RELEASE
Spring Boot - 2.0.3.RELEASE
Zipkin - 2.11.6

4.2、项目准备:

spring-cloud-eureka-server注册中心，端口8865
spring-cloud-zuul-server服务网关，端口8866
spring-cloud-auth-server授权服务，端口8599
spring-cloud-userservice-server用户业务服务，端口8761

上述4个项目都在github的源码中能够找到，本次链路跟踪主要模拟的场景是通过网关访问user用户服务，然后进行调用auth服务授权并且登陆与注册的场景。

因为使用的Spring Boot的版本为2.0版本以上，zipkin官方建议不进行自己集成，而是通过使用官方提供的zipkin的jar包进行部署zipkin项目。

搭建方式详见官网：Github:zipkin
jar包下载地址：zipkin的jar包下载

此处使用2.11.6版本。

4.3、项目的改造

我们需要在被Zipkin监控的服务上进行改造，达到能够通过Sleuth将各种上述术语提到的节点主动上报Zipkin的功能。

这里需要被监控的是spring-cloud-zuul-server、spring-cloud-auth-server、spring-cloud-userservice-server

4.3.1 引入依赖

在上述的三个需要被监控的项目pom.xml中加入zipkin的引入。

<dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

4.3.2 配置属性

同样，在上述三个项目的application.yml或者applicaiton.properties中加入对zipkin的支持，以userservice为例(只展示部分的配置属性，全部的可查询源码)。

server:
  port: 8761
spring:
  application:
    name: userservice
  client:
    service-url:
      defaultZone: http://localhost:8865/eureka/
  sleuth:
    sampler:
      percentage: 1.0
  zipkin:
    # zipkin的连接地址
    base-url: http://localhost:9411/
    # 若在同一个注册中心的话可以启用自动发现，省略base-url
    # locator:
      # discovery:
        # enabled: true #自动发现

这里说明下配置的关键属性

spring.sleuth.sampler.percentage: 链路调用的收集率，全链路监控抽样概率100%，也就是1.0（默认10%，丢数据太多不方便观察结果）
spring.zipkin.base-url：需要连接的zipkin服务的地址，默认端口9411
spring.zipkin.locator.discovery.enabled: 若在同一个注册中心可以启动自动发现，省略base-url，这里因为使用的官方提供的jar包，默认不会注册到自己搭建的注册中心，所以不使用该方式。

到这里可以发现，引入ZipKin服务只需要导依赖、配置属性，两步即可。

4.4 启动验证

ok，基本上的改造大功告成，接下来进行测试。

4.4.1 启动zipkin的jar包

windows的话打开cmd，转移到jar包相应的目录下，录入命令:

java -jar zipkin-server-2.11.6-exec.jar

启动后命令窗口展示如下：

4.4.2 启动本身服务

依次启动准备的4个项目，eureka、zuul、auth、user，启动后为了形成链路，需要调用接口。

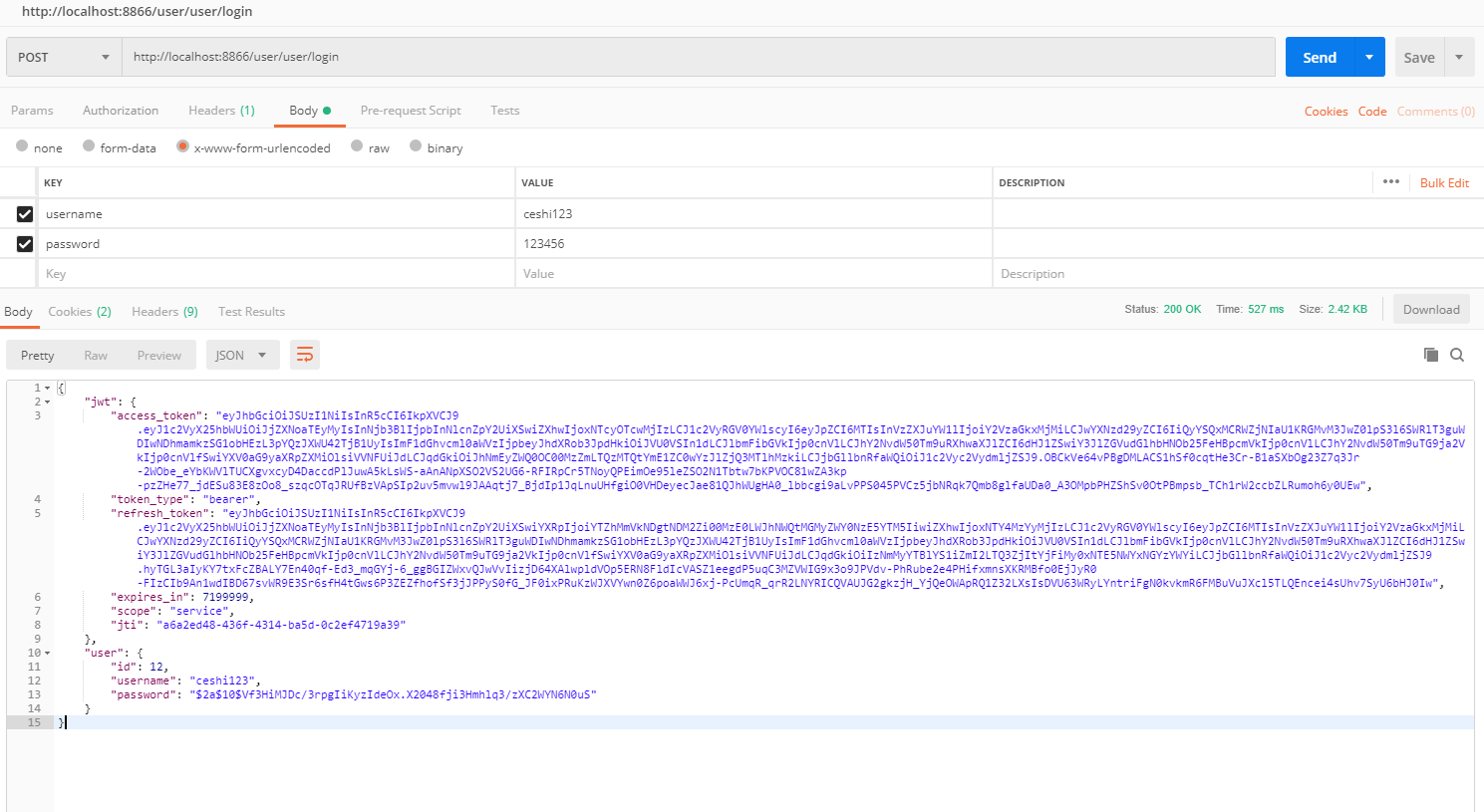

这里调用用户的登录接口。

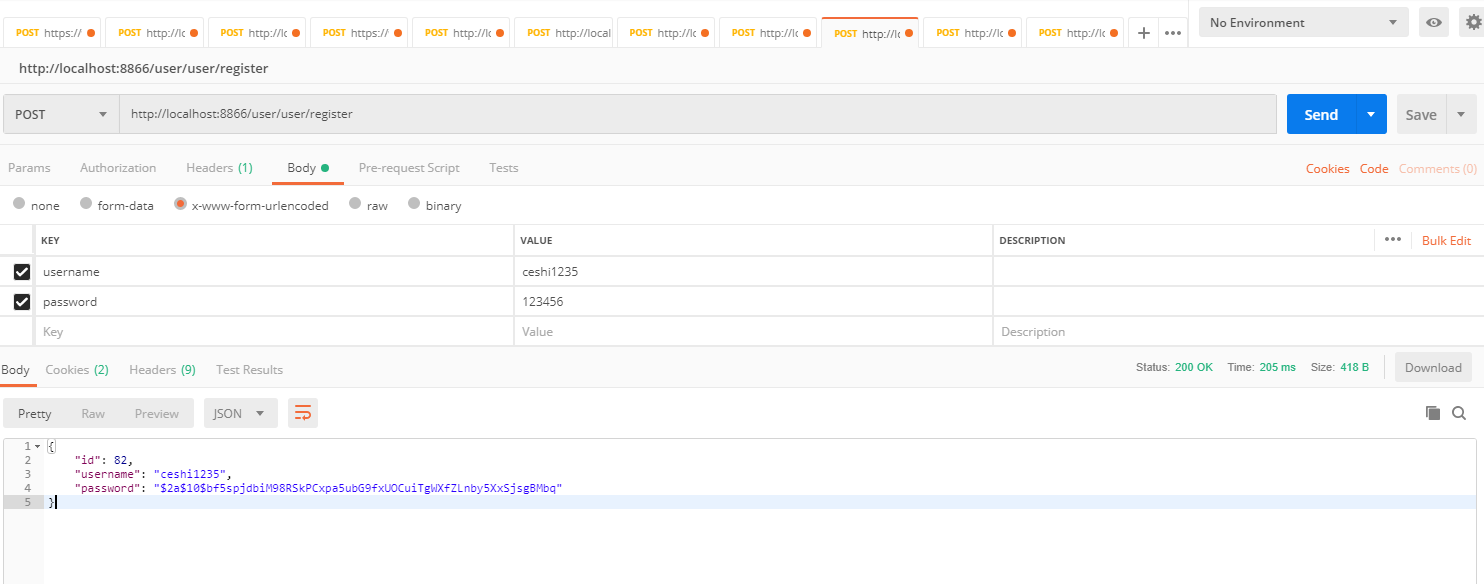

这里调用用户的注册接口。

4.4.3 验证

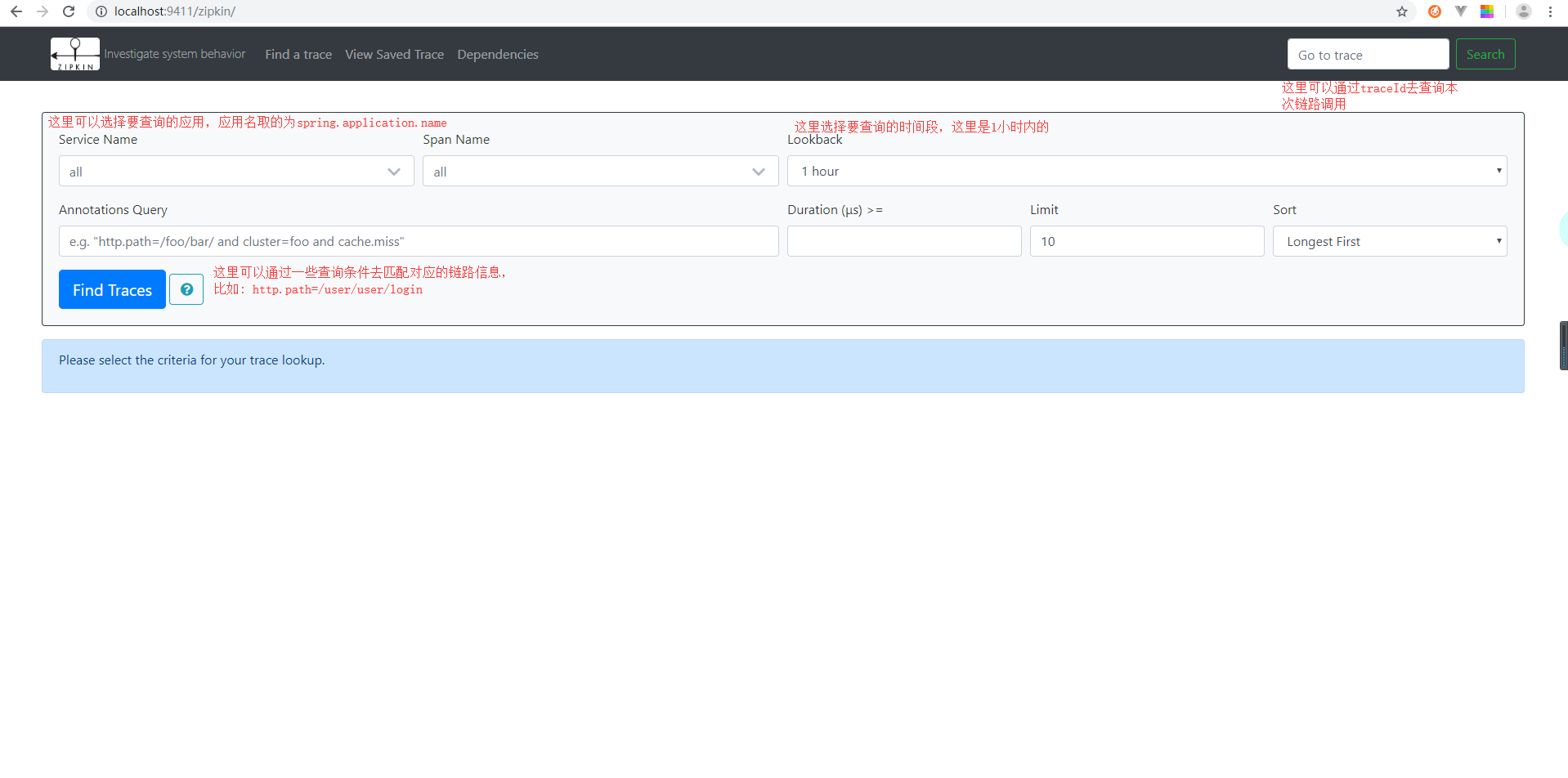

在浏览器上输入zipkin的访问地址：http://localhost:9411/zipkin/ ，打开的界面如下：

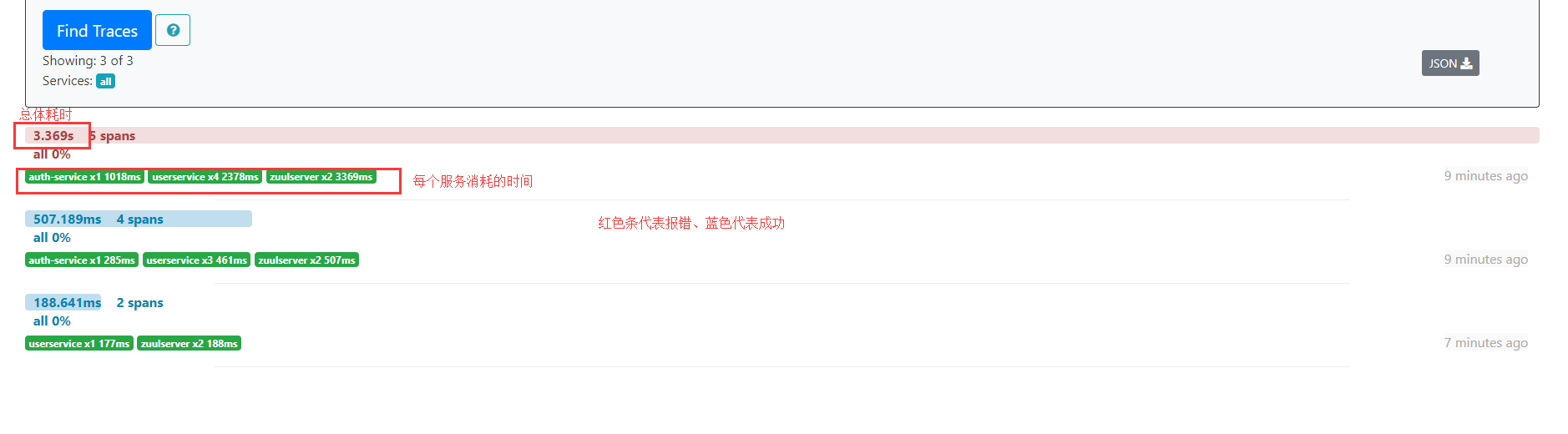

先通过默认的点击Find Traces按钮，可以看到如下信息:

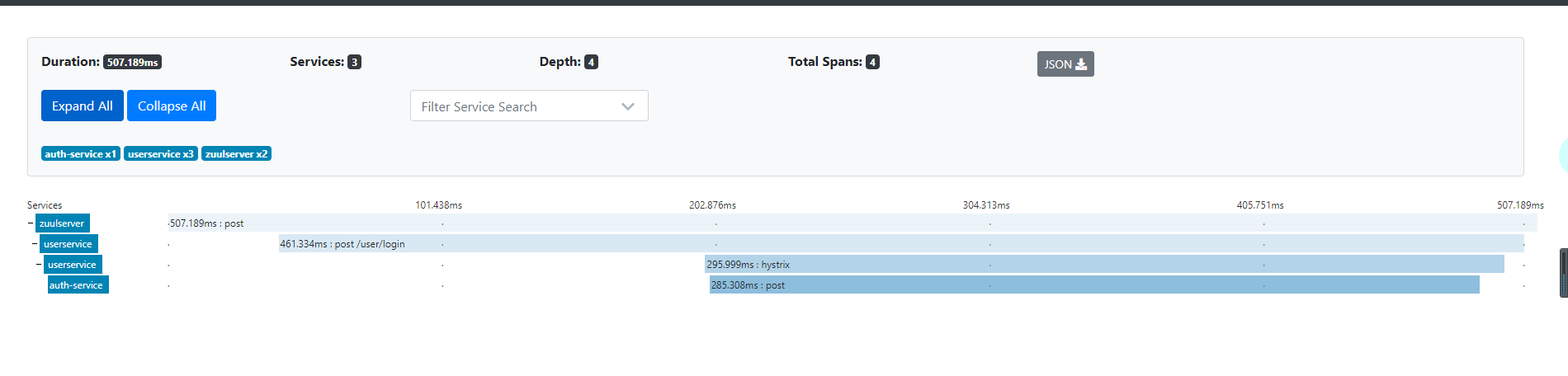

点击其中一个链路，会展示该链路的详细信息，包括请求的达到服务的顺序，每个服务的耗时，每个服务上调用的内容等：

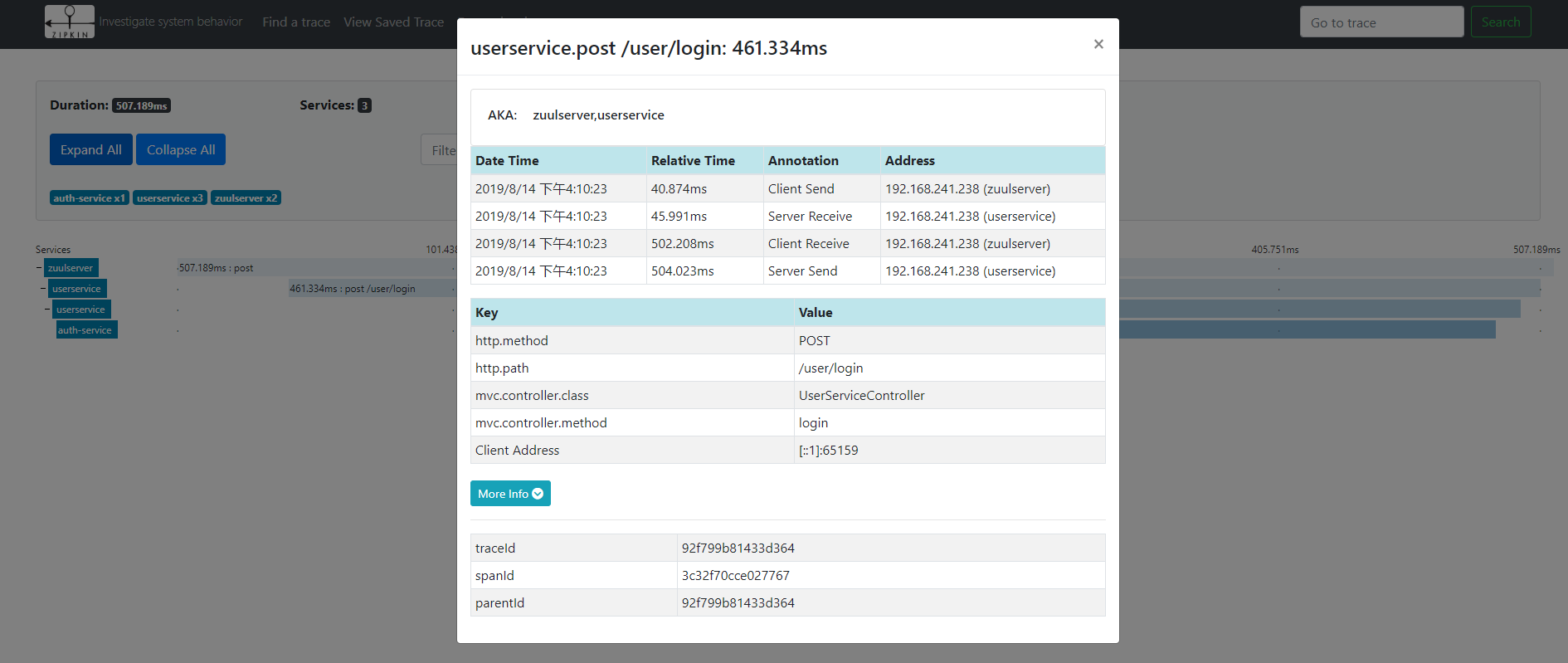

点击其中的一个服务，还可以看到更详细的信息
