计数原理：当P3^4或P3^5检测到外部完整的脉冲计数器会对其自身的TL加一。

代码部分：

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int

sbit s1=P3^0;
sbit s2=P3^1;

code uchar a[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //数字模型

void delay(uint t)
{
  uint i;
  while(t--)
  {
   for(i=125;i>0;i--);
  }

}

void show()
{
  P2=a[TL0/10];s1=1;delay(1);s1=0;
  P2=a[TL0%10];s2=1;delay(1);s2=0;
}

void main()
{
	TMOD=0x05; //设置锁存器工作模式为计数模式
	TH0=0;
	TL0=0;

	TR0=1;	 //开始启用定时器

	while(1)
	{
	 show();
	}
}

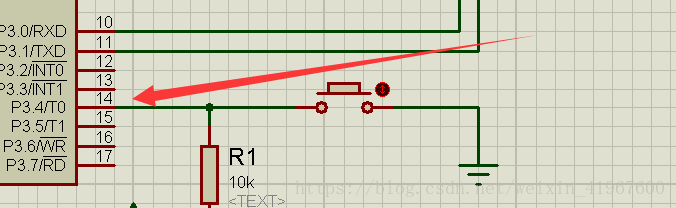

仿真：

外部中断和定时器都有对应的引脚。在定时器0的引脚就是3.4脚，也就是当3.4脚检测到脉冲时候就会自动对HL0加一。

关键代码解释：

void show()
{
  P2=a[TL0/10];s1=1;delay(1);s1=0;
  P2=a[TL0%10];s2=1;delay(1);s2=0;
}

这里面是对TL0进行运算做参，因为在按下按键时候会产生脉冲TL0就会加一。在此不考虑范围问题，bug请自动忽略。

与之前写的（8951定时器的定时中断模式）做好区分，这里作计数器没有设置中断（可以设置的）。
