HDLbits 记录_Q133 Fsm serialdp

本题相当于是在前两题的基础上进一步升级，见[HDLbits 记录_Q131 Serial receiver]和[HDLbits 记录_Q132 Fsm serialdata]，加入了奇偶校验位，关于奇偶校验的知识这里就不详细补充了，简而言之奇校验就是数据区域的所有高电平的个数需要为奇数，偶校验就是数据区域的所有高电平的个数需要为偶数。

本题中正确接收一个8bit数据的流程为：

• 判断起始位
• 接收8bit数据
• 接收校验位
• 判断结束位

 其中done 信号的输出条件为正确走完上面的流程并且奇校验值为1；

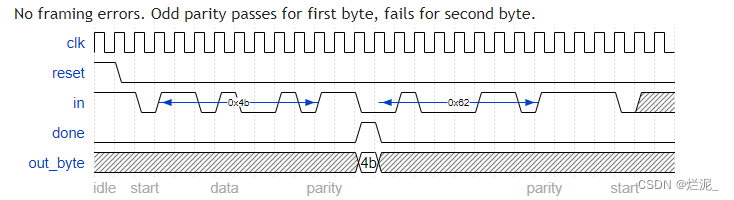

图中给了几个例子

并且文章还贴心的给我们写了一个判断奇偶校验的module，直接在咱们的模块中例化即可

module parity (
    input clk,
    input reset,
    input in,
    output reg odd);

    always @(posedge clk)
        if (reset) odd <= 0;
        else if (in) odd <= ~odd;

endmodule

本题的答案也是在前两题的基础上增加逻辑构成的

主要增加的逻辑为：

1. 增加了一个ODD状态，用来接收校验位，此处增加一个状态而不是给DATA状态增加一个计数值的目的是让结构更加清晰，另外就是后面移位寄存器的移位也不会受影响（只在DATA状态移位）；
2. 增加了一个rst信号，用来重置奇校验模块，需要注意置位rst的时机，这里选择的是next_state == IDLE；（举一个我自己的一开始写的错误例子，如果复位条件变为(curr_state == IDLE)&&(next_state == DATA），那么rst会干扰到第一个bit的计算，即在接收第一个bit的时候将模块清零）；
3. 例化了一个parity模块

直接上代码

module top_module(
    input clk,
    input in,
    input reset,    // Synchronous reset
    output [7:0] out_byte,
    output done
); //

    // Modify FSM and datapath from Fsm_serialdata
	parameter 	IDLE 	= 	3'd0;
    parameter	ODD		=	3'd1;
    parameter	DATA	=	3'd2;
    parameter	STOP	=	3'd3;
    parameter	ERROR	=	3'd4;

    reg	[2:0]	curr_state;
    reg	[2:0]	next_state;
    reg	[2:0]	dat_cnt;
    reg			done_r1;
    reg			rst;

    wire		done_r;
    wire		odd;

    always @(posedge clk) begin
        if(reset==1'b1) begin
       		curr_state <= IDLE;
        end
        else begin
           	curr_state <= next_state;
        end
    end

    always @(*) begin
        case(curr_state)
        IDLE:begin
            if(in == 1'b0) begin
            	next_state = DATA;
            end
            else begin
                next_state = IDLE;
            end
        end
        DATA:begin
            if(dat_cnt == 3'd7) begin
            	next_state = ODD;
            end
            else begin
                next_state = DATA;
            end
        end
        ODD: begin
            next_state = STOP;
        end
        STOP:begin
            if( in == 1'b1) begin
               next_state = IDLE;
            end
            else begin
               next_state = ERROR;
            end
        end
        ERROR: begin
            if( in == 1'b1) begin
               next_state = IDLE;
            end
            else begin
               next_state = ERROR;
            end
        end
        default: next_state= IDLE;
        endcase
    end

    always @(posedge clk) begin
        if(reset == 1'b1) begin
        	dat_cnt <= 3'd0;
        end
        else if(curr_state == DATA) begin
        	dat_cnt <= dat_cnt + 1'b1;
        end
        else begin
        	dat_cnt <= 3'd0;
        end
    end

    always @(posedge clk) begin
        if(reset == 1'b1) begin
           done_r <= 1'b0;
        end
        else begin
            done_r <= (curr_state == STOP) && (in == 1'b1) &&(odd == 1'b1);
        end
    end

    assign	done = done_r;
    // New: Datapath to latch input bits.
    reg	[7:0]	out_reg;
    always @(posedge clk) begin
        if(reset) begin
            out_reg <= 8'd0;
        end
        else begin
            if(curr_state == DATA) begin
            	out_reg <={in,out_reg[7:1]};//先送低位
            end
			else begin
                out_reg <= out_reg;
            end
        end
    end
    assign out_byte = out_reg;


    // New: Add parity checking.

    always @(posedge clk) begin
        if(reset) begin
           rst <= 1'b1;
        end
        else begin
//            if((curr_state == IDLE)&&(next_state == DATA)) begin //此复位时机错误，rst会干扰到第一个bit的计算
            if(next_state == IDLE) begin
            	rst <= 1'b1;
            end
            else begin
               rst <=1'b0;
            end
        end
    end

    parity inst_parity(
        .clk(clk),
        .reset(rst),
        .in(in),
        .odd(odd));


endmodule
