思科 三层交换 DHCP 的配置 :

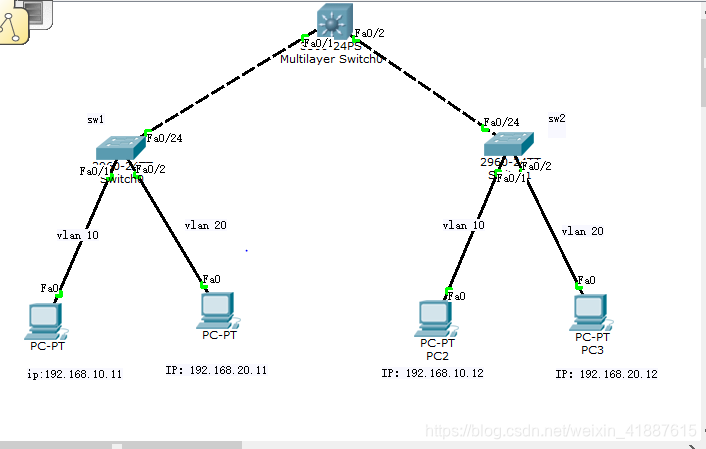

拓扑结构:



步骤:

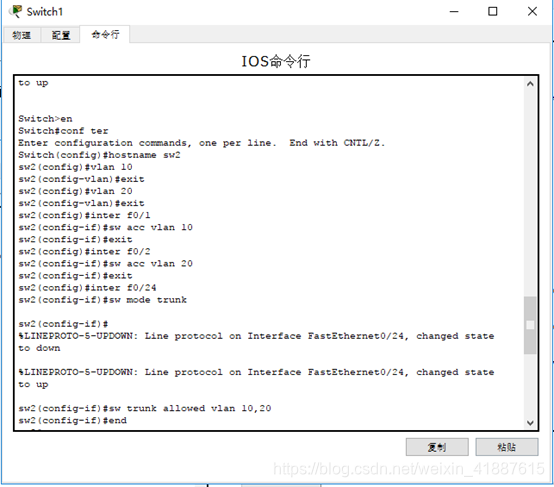

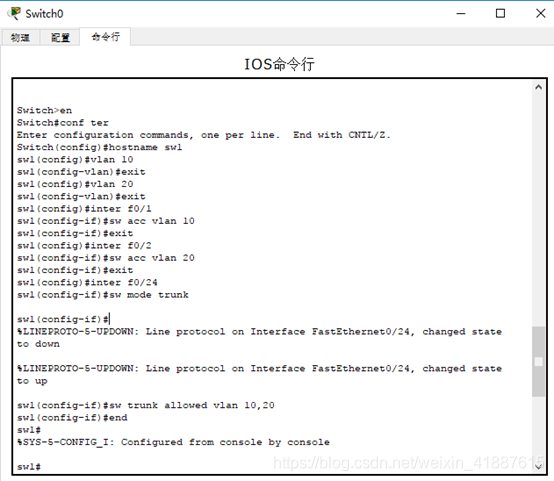

在SW1和SW2上分别完成VLAN配置，并在VLAN中添加相应的端口成员，同时配置Trunk端口

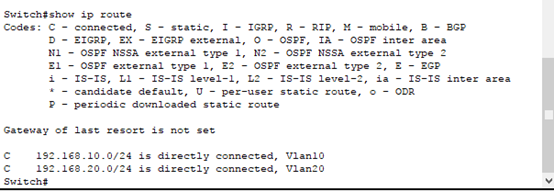

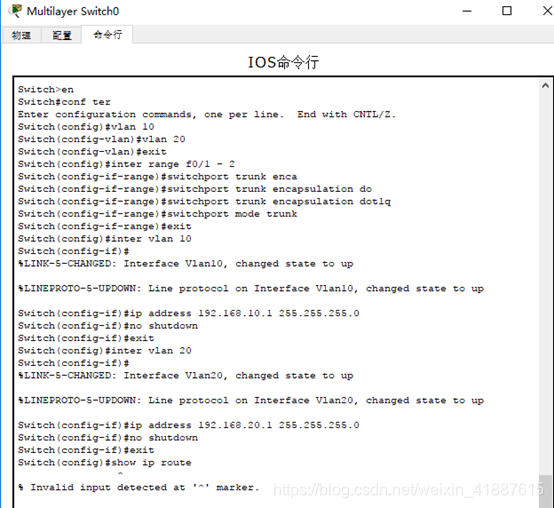

 在L3Switch 上创建VLAN10 和VLAN20 ，并配置VLAN10 的虚接口IP 地址为192.168.10.1，配置VLAN20的虚接口IP地址为192.168.20.1，配置F0/1和F0/2为Trunk 端口，并在L3Switch 上使用show  ip  route 命令查看192.168.10.0/24 和192.168.20.0/24网络的直连路由。

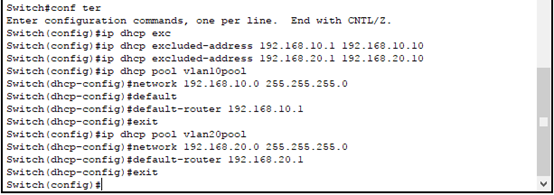

创建DHCP地址池vlan10pool和vlan20pool，同时配置相应的排除IP地址、网络ID和网关地址。

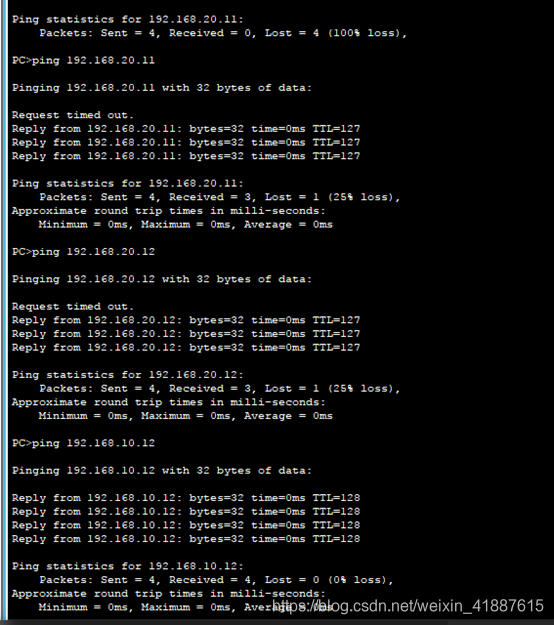

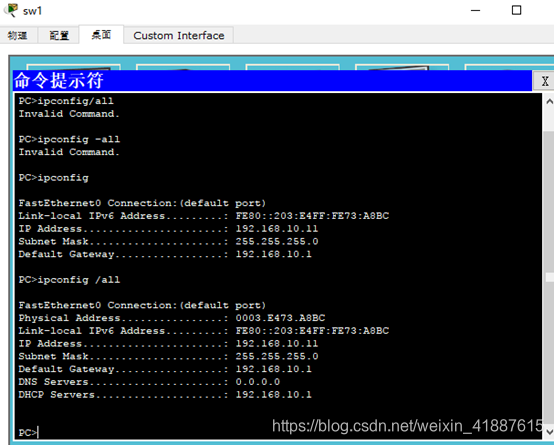

完成以上配置内容后，在DHCP客户机命令行下使用ipconfig/all命令查看是否获得IP地址等网络参数。并各台计算机之间相互ping通。

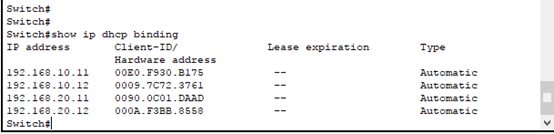

在L3Switch上上使用show ip dhcp binding查看IP地址分配情况。



注意: 如果按照上面的步骤不能相互ping通的话,就是在配置三层交换机时没有开启路由功能,只需在三层交换配置命令里输入 ip routing即可
