倍福温度控制库--基于CX5120，EL3204模拟量模块，EL2008数字量输出测试..

已于 2024-04-24 10:28:20 修改
阅读量476 收藏
点赞数 1
分类专栏： 倍福 文章标签： 倍福
于 2024-04-23 09:30:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_41883890/article/details/138108510
版权
倍福 专栏收录该内容
313 篇文章 ¥239.90 ¥399.90
订阅专栏
本文介绍了基于倍福CX5120控制器和EL3204模拟量模块、EL2008数字量输出模块的温度控制测试过程。内容包括IO扫描、TPY文件导入、变量链接、PLC程序监控以及PID参数调整，详细阐述了如何启用加热通道、解决PID自整定问题，并展示了整定完成的信号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、倍福温度控制库–基于CX5120，EL3204模拟量模块，EL2008数字量输出测试

温度控制算法库案例进行测试，如下所示
在这里插入图片描述

  1. 实际测试

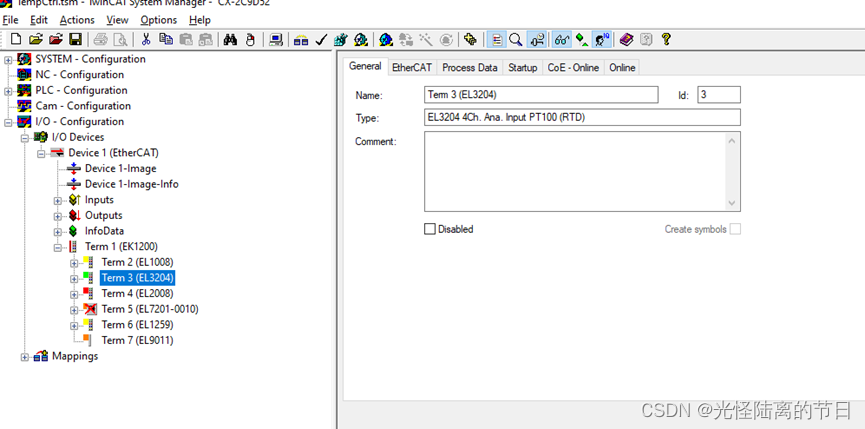

    2.1首先扫描IO如下所示
    在这里插入图片描述
    2.2 导入tpy文件

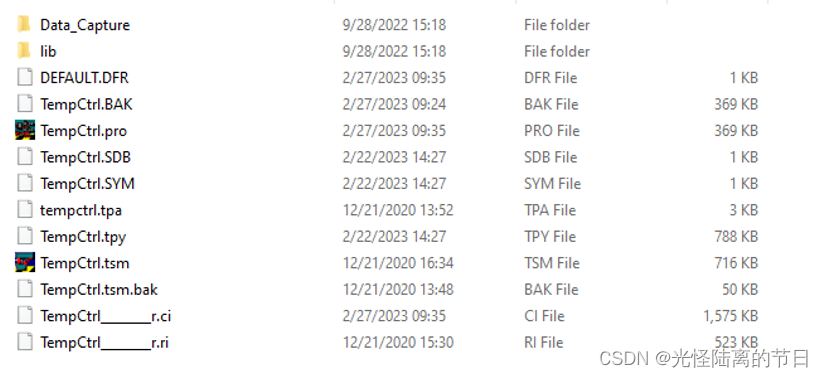

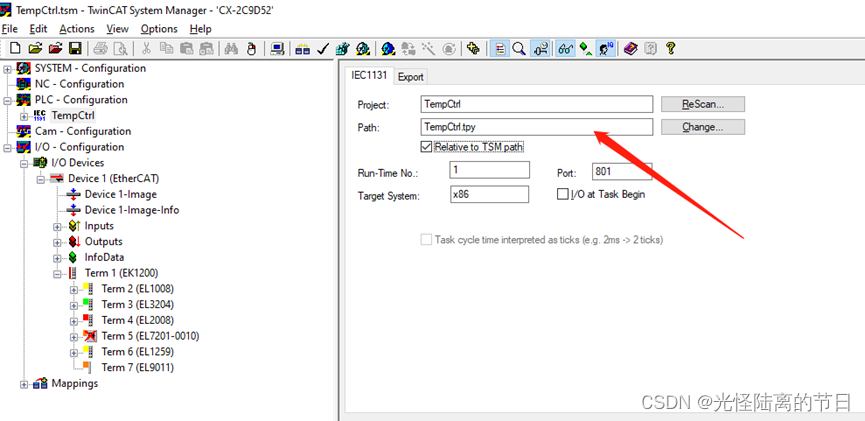

    根据案例程序生成tpy并导入：
    在这里插入图片描述

2.3 变量链接

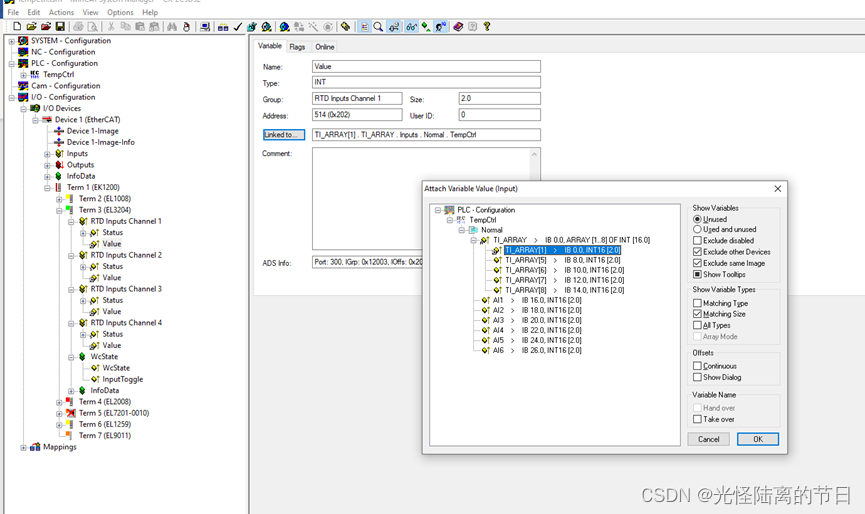

这边按照模拟量温度作为输入，EL2008数字量输出作为频宽脉冲，变量链接如下所示：

在这里插入图片描述
