imx6ull-pinfunc.h文件分析

最新推荐文章于 2023-08-14 16:52:51 发布
最新推荐文章于 2023-08-14 16:52:51 发布
阅读量1.1k 收藏 4
点赞数 4
分类专栏： Linux
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_41865104/article/details/104296963
版权
本文深入解析了imx6ul-pinfunc.h文件中UART1_RTS_B IO复用为GPIO1_IO19的具体实现，详细介绍了mux_reg、conf_reg、mux_mode等关键寄存器配置参数及其作用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文档

内核arch/arm/boot/dts/imx6ul-pinfunc.h


/*
 * The pin function ID is a tuple of
 * <mux_reg conf_reg input_reg mux_mode input_val>
 */

 UART1_RTS_B 这个 IO 复用为 GPIO1_IO19在imx6ul-pinfunc.h中



#define MX6UL_PAD_UART1_RTS_B__GPIO1_IO19                         0x0090 0x031C 0x0000 0x5 0x0

0x0090 0x031C 0x0000 0x5 0x0

指mux_reg conf_reg input_reg mux_mode input_val

mux_reg 复用寄存器地址。

conf_reg 寄存器偏移地址 和mux_reg类似

可以对比IOMUXC_SW_PAD_CTL_PAD_UART1_RTS_B
和IOMUXC_SW_MUX_CTL_PAD_UART1_RTS_B寄存器地址



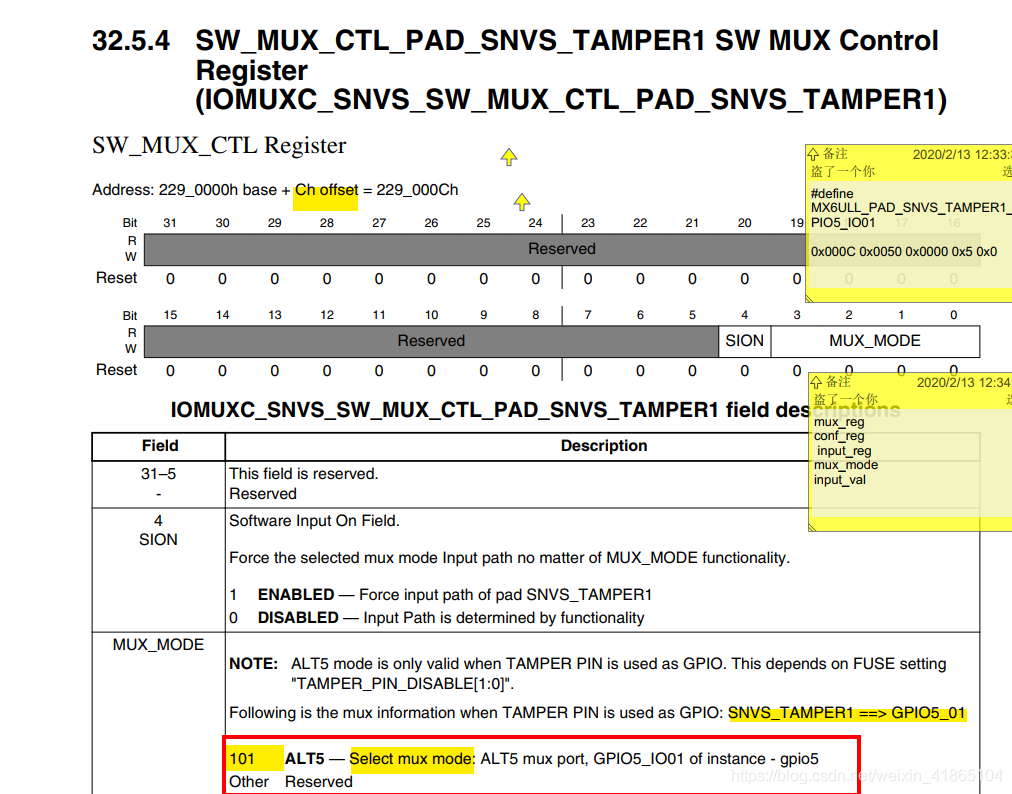

 mux_mode如图。

input_reg ， input_val初始化一般为0
