使用KepserverEx6映射OPC为ModbusRTU数据

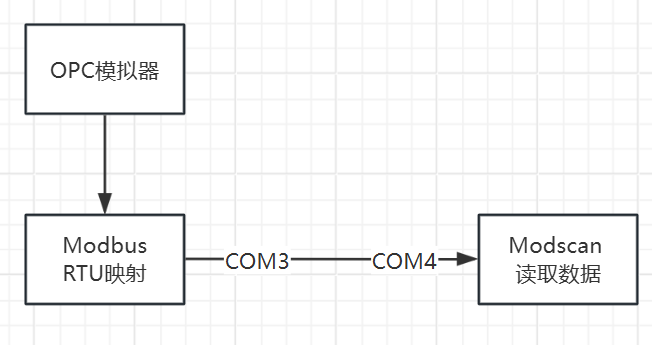

1、OPC-RTU映射结构

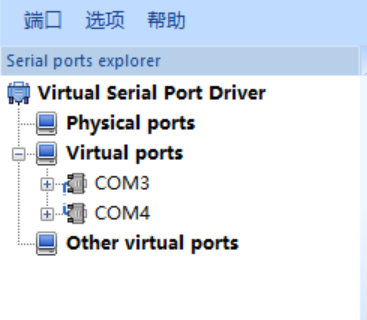

2、虚拟串口

3、建立RTU映射

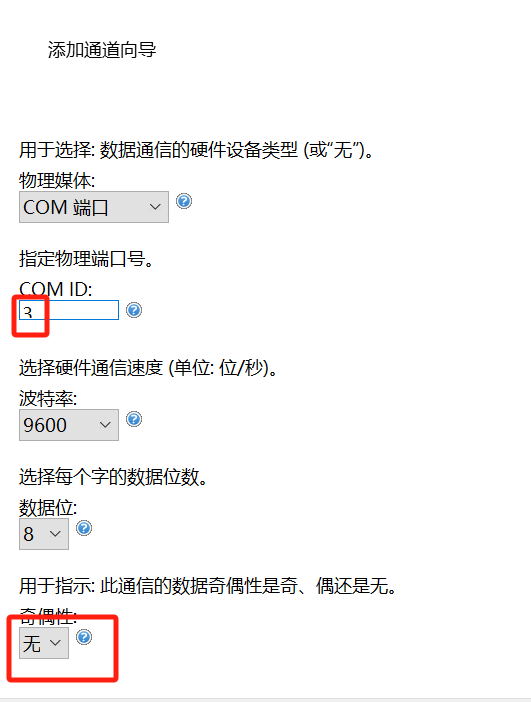

3.1 建立RTU通道

3.2 建立RTU设备

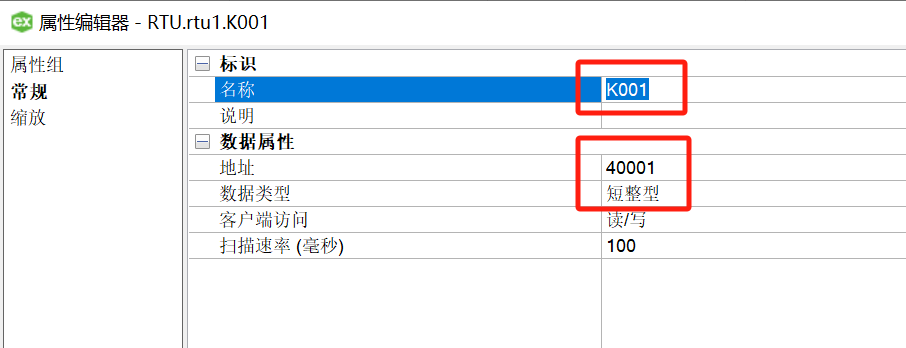

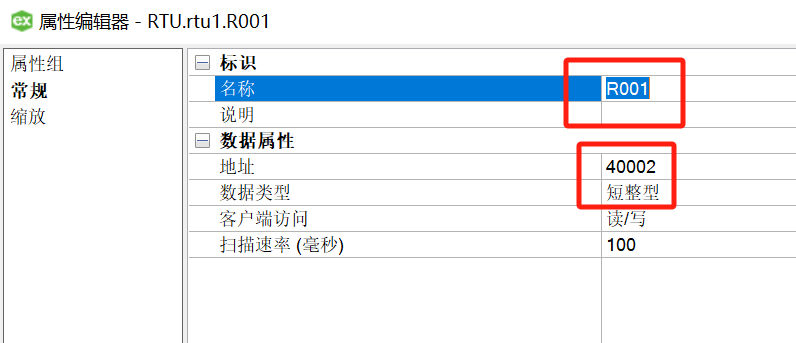

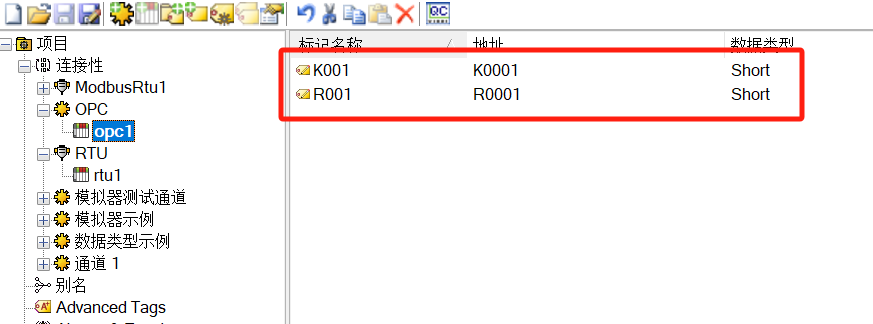

3.3 建立RTU标签

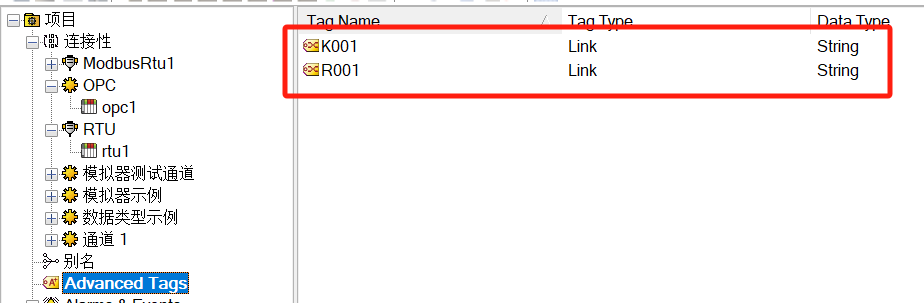

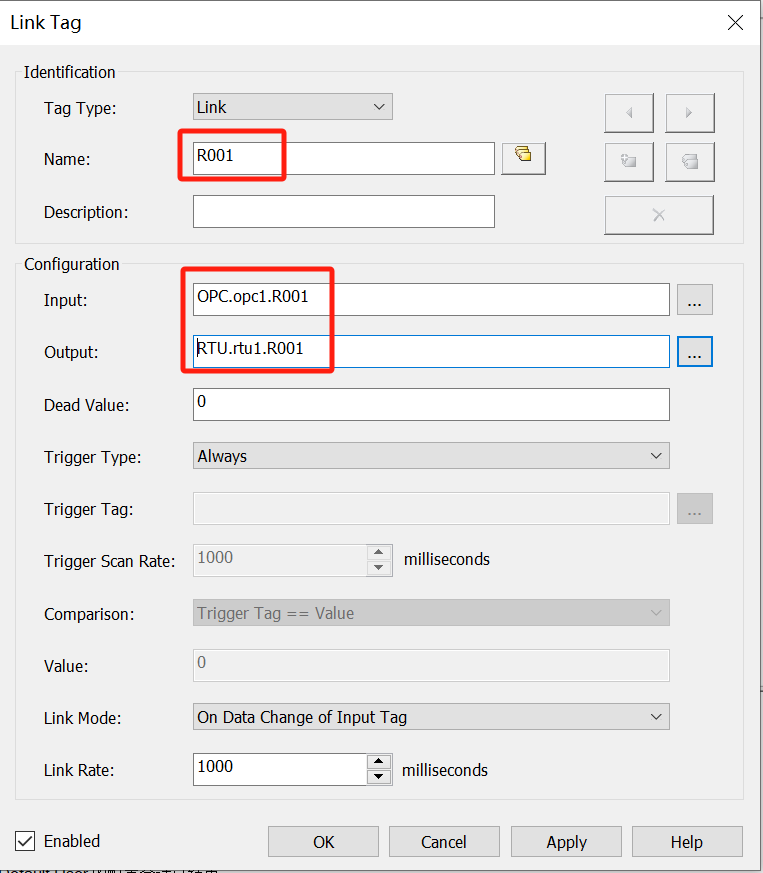

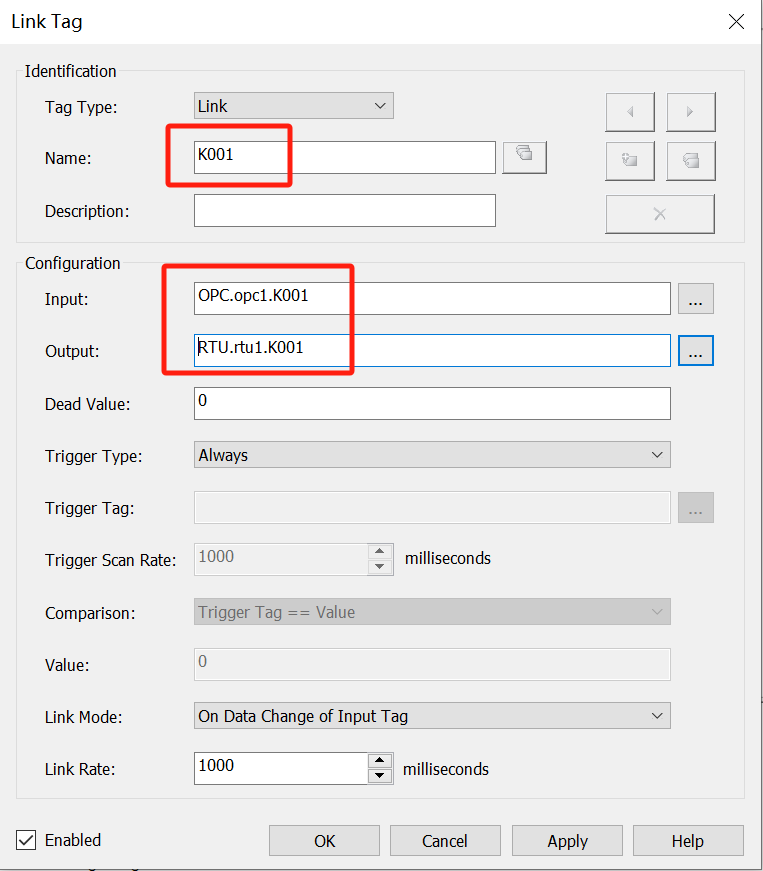

3.4 映射对应关系

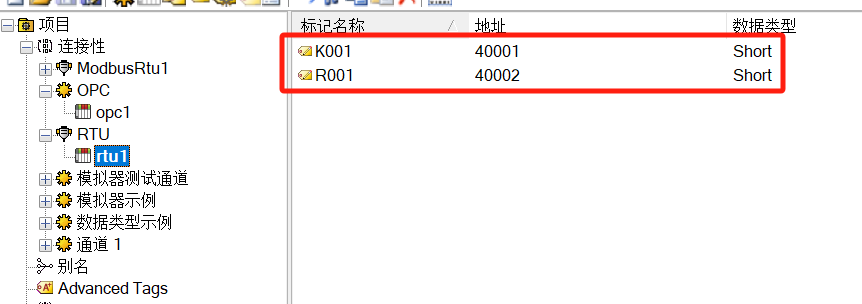

3.5 映射后情况展示

4、读取映射后的数据

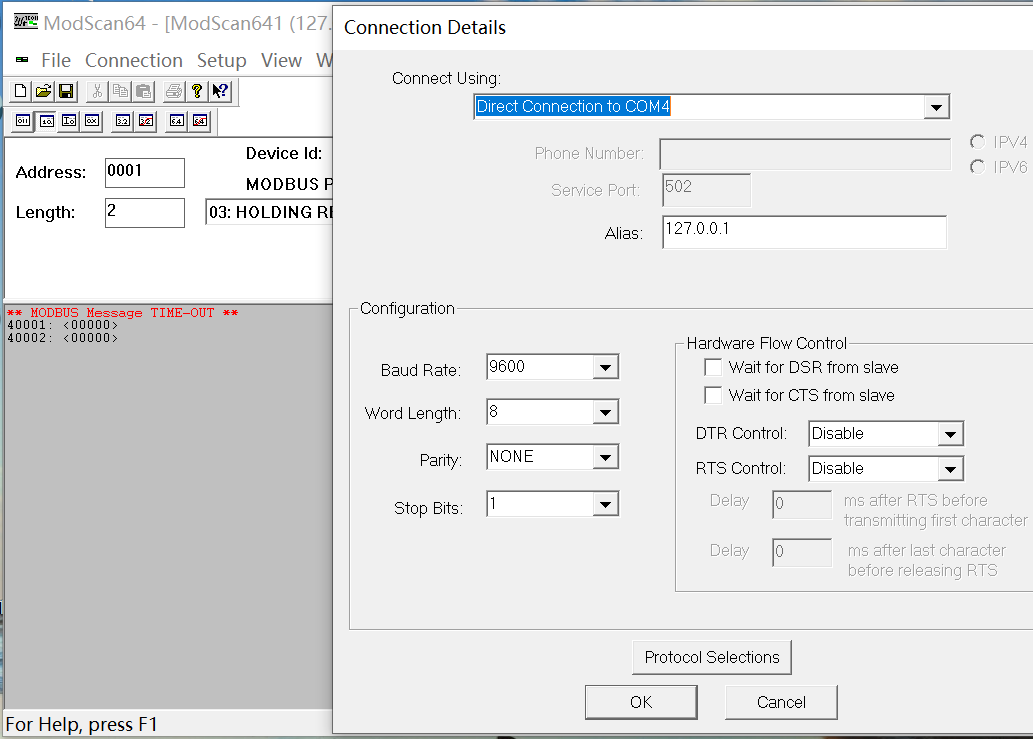

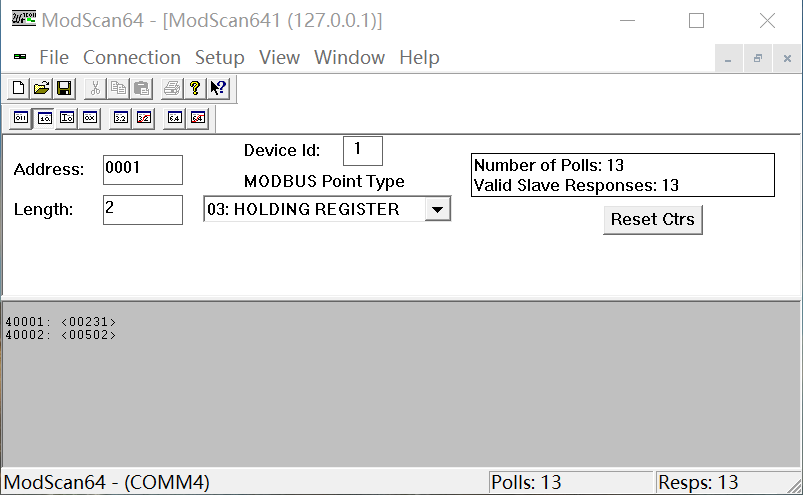

4.1 使用ModScan64查看数据

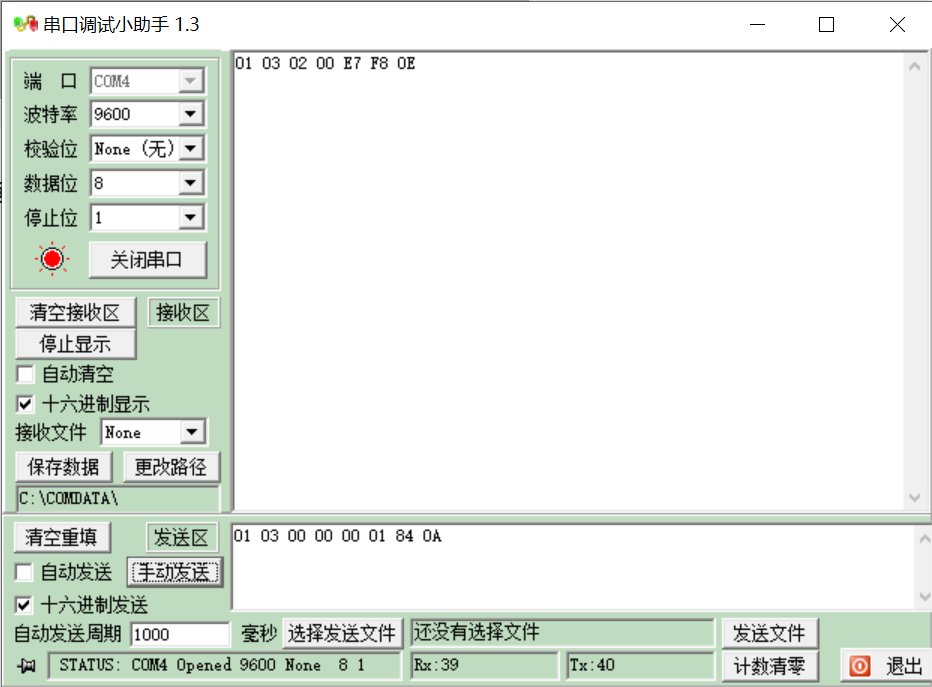

4.2 使用串口助手查看数据

4.2.1 读40001的数据

发送指令：01 03 00 00 00 01 84 0A

回复数据：01 03 02 00 E7 F8 0E

02：后面两个字节是数据

00 E7 => 14*16 + 7*1 = 231

4.2.2 读40002的数据

发送指令：01 03 00 01 00 01 D5 CA

回复数据：01 03 02 03 ED 78 F9

02：后面两个字节是数据

03 ED => 3*256 + 14*16 +13*1 = 1005

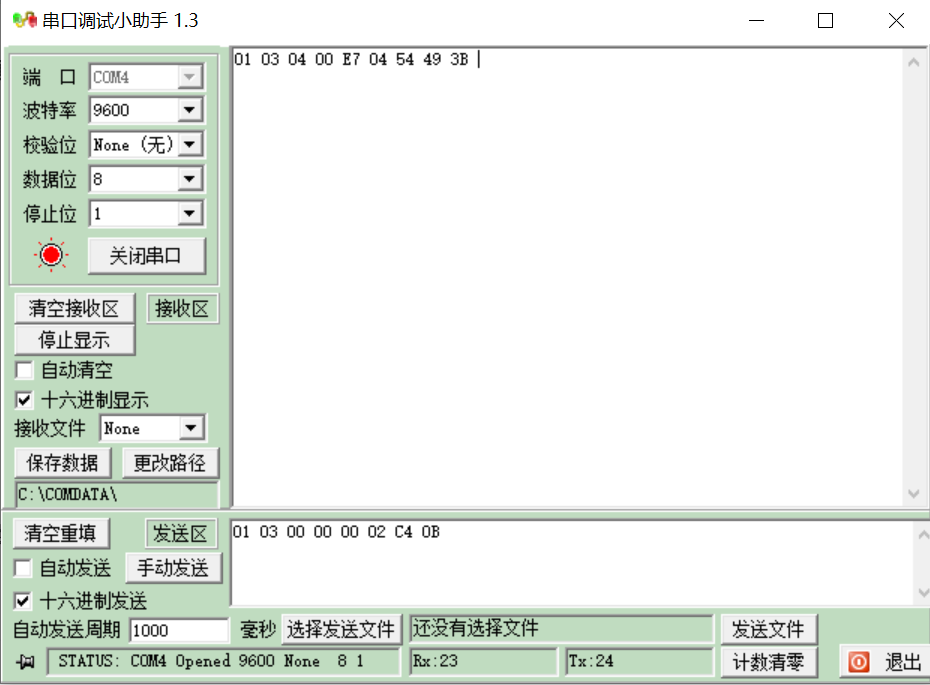

4.2.3 读40001和40002的数据

发送指令：01 03 00 00 00 02 C4 0B

回复数据：01 03 04 00 E7 04 54 49 3B

04：后面的四个8位字节是数据

00 E7 => 231 = 14*16 + 7*1

04 54 => 4*256 + 5*16 + 4*1 = 1108
