Cadence Allegro PCB设计88问解析(十五) 之 Allegro中如何替换过孔类型

一个学习信号完整性的layout工程师
当我们在进行PCB设计，最常用的两种命令就是走线（Add connect）和打孔（Add via）。通过这两个命令进行layout换层。其中在打孔方面也有许多学问，从信号完整性的角度来看，在信号走线上需要少打孔，减少反射或者寄生效应。在PCB工艺方面就要考虑孔径、板厚比等等。因为当我们的板子较厚的时候，较小的孔径板厂是没有办法钻孔的，一般的要求为12：1。每个厂商设计不一样，需要根据实际情况来看。今天和大家分享怎么在Allegro中怎么替换过孔类型：

第一步：查看过孔的属性

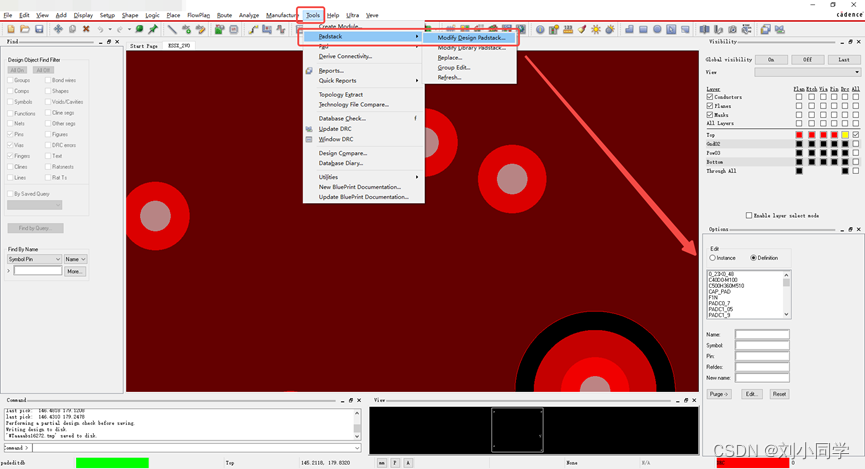

在Allegro的菜单栏下选择Tools，点击Padstack中的Modify Design Padstack，修改设计焊盘，如下图所示：

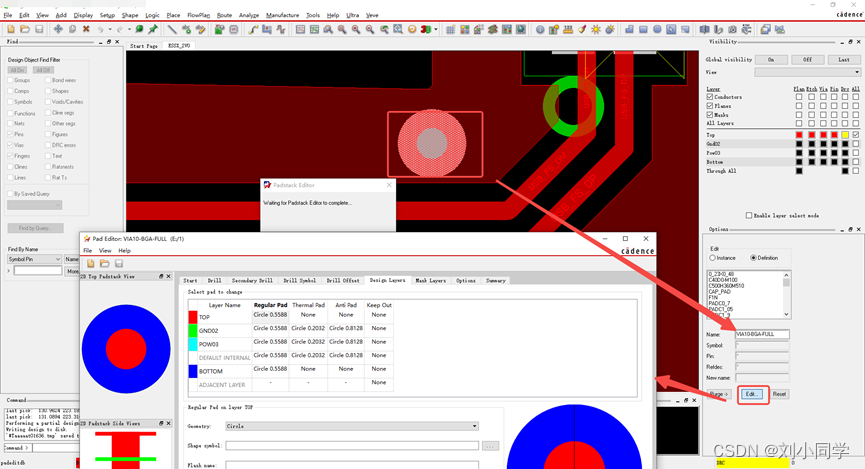

然后点击我们替换的过孔，在点击下面对话框中的Edit，就会弹出Pad Editor对话框，从这里我们可以看到过孔的直径、焊盘大小等，如下图所示：

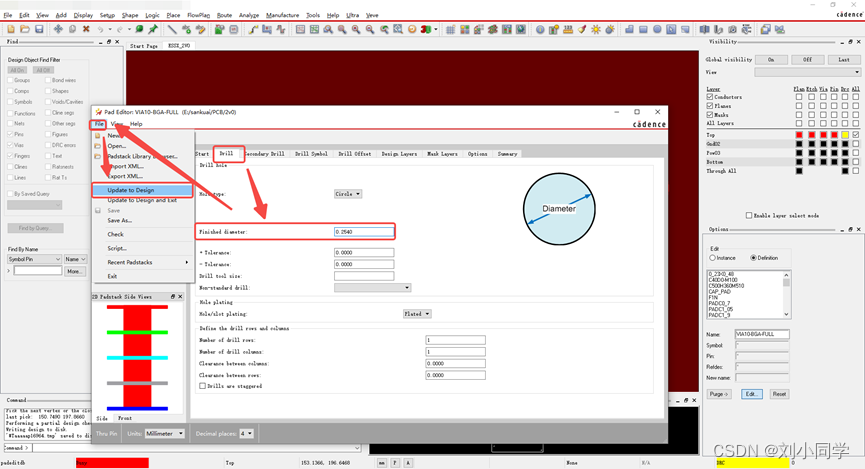

如果我们直接更改此类过孔的一些属性，也可以直接在里面修改，比如修改过孔直径，之后我们选择file中的Update Design或者Update Design and Exit，保存修改的过孔直径并且更新到设计中，这样我们Allegro中就能看到我们修改之后的过孔直径了，如下图所示：

第二步：替换过孔

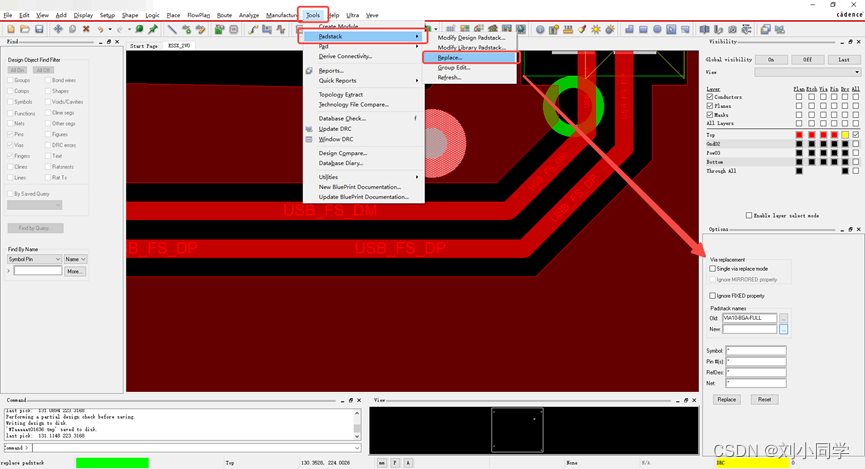

还是在Allegro的菜单栏下选择Tools，点击Padstack中的Replace，替换，如下图所示：

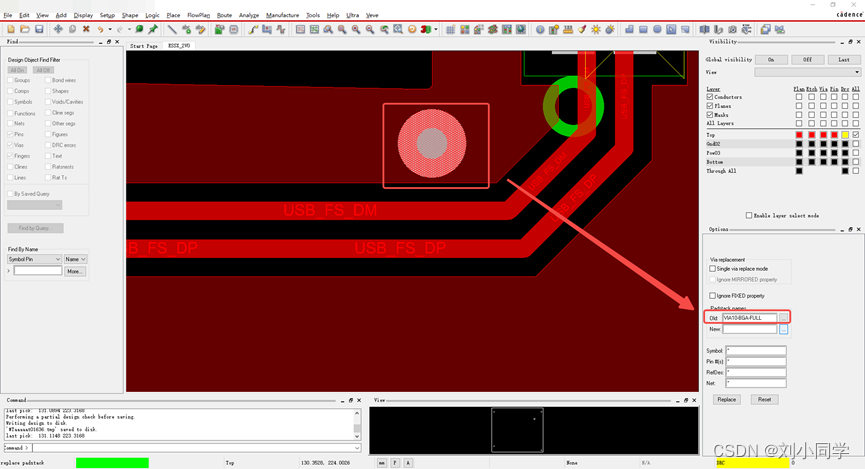

完成上面之后，在设计窗口中点击我们替换的过孔，就会在下面对话框中old显示过孔名称：

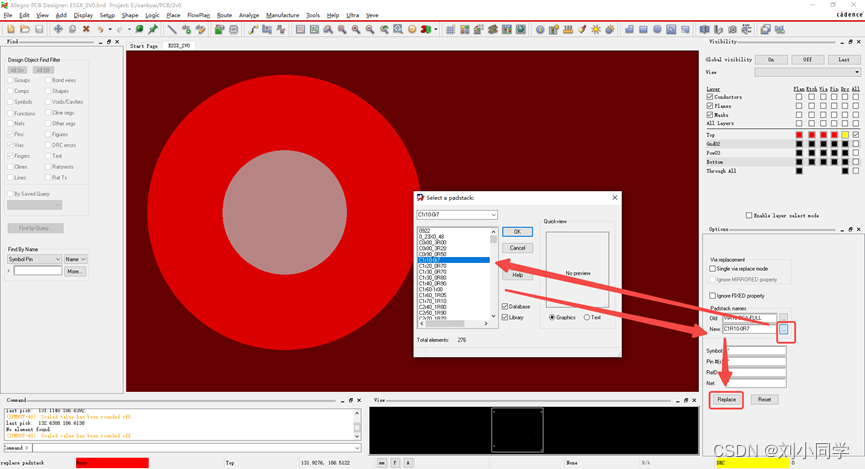

然后我们在点击New中的选择，就会弹出过孔的类型，确定我们要替换的过孔之后，就可以点击下面的replace，进行替换：

在这里说明一下，这杨的替换是把我们板子上的所有此类型的过孔都替换了，如果我们想要替换单个过孔的话，需要把Via Replace中的Single via replace mode勾上。

上一篇文章：Cadence Allegro PCB设计88问解析(十四) 之 Allegro中库路径设置方法 的链接如下，大家可以点击查看哟：link
以上资料主要是本人在PCB设计中和网络搜索整理而成
如有雷同或错误，希望各位大神留言指正，感谢！！！
