本文介绍如何利用VTK库中的vtkResliceCursor类及其相关组件，在MedBeyond项目中定制MPR图像截面，以获取带有倾斜角度的视图，特别针对不规则病灶和器官分析。通过组合vtkResliceCursorWidget、Representation和CursorActor，实现用户交互并调整图像显示角度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

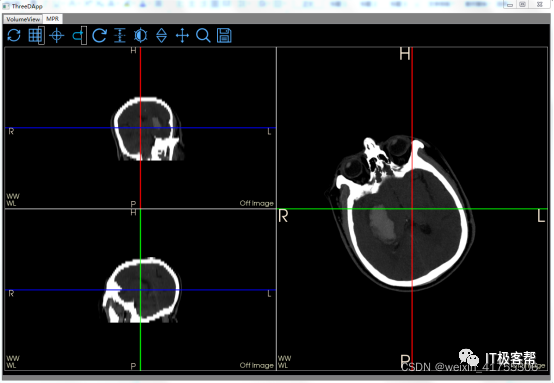

我们已经实现了MPR图像的显示，但只能获取垂直某个轴的截面图，那如何获取带有倾斜角度的截面图呢？这样的截图对于不规则病灶和器官是有意义的。

VTK其实给我们提供了一种非常简单的方法：vtkResliceImageViewer，只要很简单的步骤就能实现。

但这个类中每一个MPR图像都属于一个RenderWindow，这不符合我们的设计思路，MedBeyond项目是所有图像公用一个RenderWindow。

不能用现成的，那只要去搭积木了，VTK中可以通过下面这几个类去实现定位线功能。

vtkResliceCursorWidget
vtkResliceCursorRepresentation
vtkResliceCursorLineRepresentation
vtkResliceCursorThickLineRepresentation
vtkResliceCursor
vtkResliceCursorActor
vtkResliceCursorPolyDataAlgorithm

前面我们已经讲过控件了，一般一个控件都是由一个Widget附加一个Representation，Widget负责响应用户交互、Representation负责显示。

定位线控件，我们要也可以分为两部分：十字线、图像

vtkResliceCursorWidget就是负责与用户交互，vtkResliceCursorRepresentation比较特殊，他不光是控制十字线的显示，还负责显示十字线后面的图像，vtkResliceCursor负责保存状态，例如当前十字线的角度，当用户滑动十字线后，由Widget发起通知，vtkResliceCursor保存更改后的状态，vtkResliceCursorRepresentation负责重新绘制图像和十字线。
