本文介绍了两种在MATLAB中设置绘图字体的方法。第一种是在标签栏和标题栏命令中分别规定汉字字体字号；第二种是利用set命令统一规定字体和字号大小。这两种方法都能有效地解决绘图中字体显示的问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

方法一：在标签栏和标题栏命令中分别规定汉字字体字号

close all
a=0:1:43;
b=[0 1 1 1 1 1 1 1 0 0 0];
b=[b b b b];
plot(a,b,'k-','LineWidth',2);
grid on
xlabel('时间（秒）','FontName','宋体','FontSize',20);%设定x坐标轴标签字体及大小，注意汉字必须用相应的字体（如宋体），否则显示有问题，下同
ylabel('速度（毫米/秒）','FontName','宋体','FontSize',20);%设定y坐标轴标签字体及大小
legend({'运动曲线'},'FontName','宋体','FontSize',20);%设定题目字体及大小，注意标签需加大括号

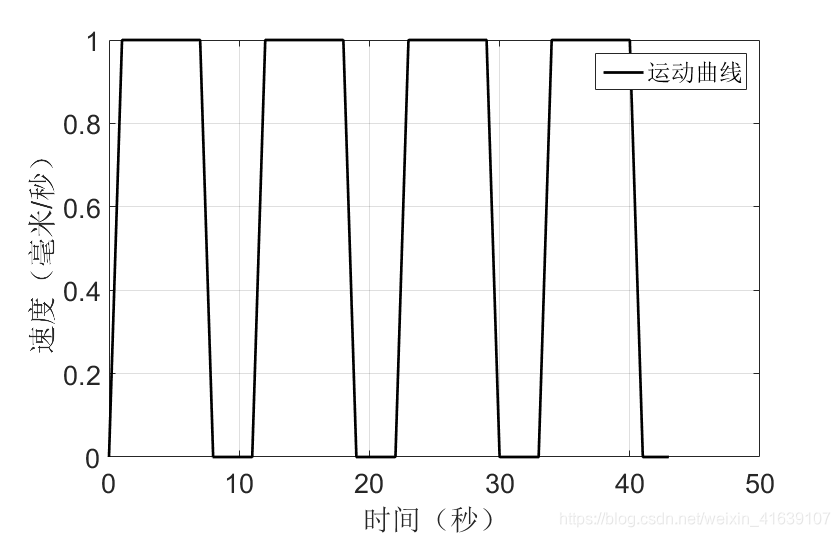

绘图如下：

方法二：利用set命令统一规定字体和字号大小

close all
a=0:1:43;
b=[0 1 1 1 1 1 1 1 0 0 0];
b=[b b b b];
plot(a,b,'k-','LineWidth',2);
grid on
xlabel('时间（秒）')%设定x坐标轴标签
ylabel('速度（毫米/秒）')%设定y坐标轴标签
legend('运动曲线');%设定题目
set(gca,'FontName','宋体','FontSize',20);%统一设定坐标轴标签，数字，题目的字体及大小，注意汉字必须用相应的字体（如宋体），否则显示有问题，

结果与上图一致。
