【已解决】关于Proteus仿真STM32F103串口问题解决汇总

前言-关于串口仿真的坑

最近为了完成作业使用了Proteus仿真STM32，在串口使用中遇到了各种问题，比如输出HEX为00 00 00（空值）、或者是输出乱码、参数匹配、时钟等；参考很多文章，发现可能对于解决问题没有一个较为全面的思路，因此写下这篇避坑指南。

出现的异常情况

第一步：

你需要确认你的仿真串口接线是否合乎规范

单片机接口RX匹配COMPIM的RX、TX匹配COMPIM的TX。

第二步：

确认你的程序能够成功匹配（包括仿真软件波特率和程序设定等），使得串口调试助手能接收到信号。

如图

接着你会遇到的错误可能是两种

1.串口发送HEX 00 00 00 00.......

2.串口发送乱码



情况一  解决方法

 在你的程序代码中加入一个时钟初始化（仿真与实物操作的区别）

不懂如何添加直接放在main() 主函数里面

RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);

如果还是出现情况二乱码

情况二 解决办法

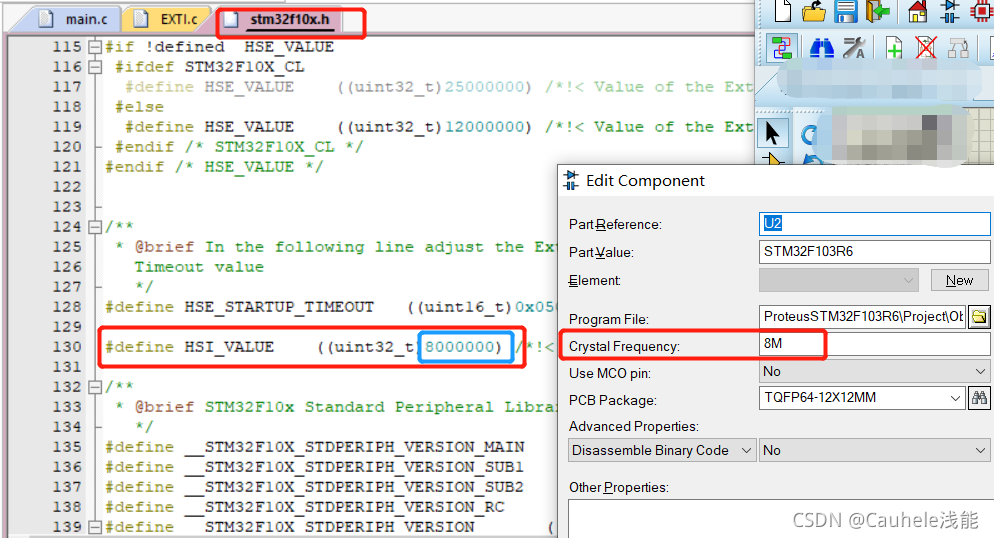

首先确认你的仿真芯片的工作频率，例如我设置（8M）

需要严格匹配STM32F10x.h头文件的HSI_VALUE的数值，

如图

 如果以上仍不能解决，可以尝试调整外部晶振频率8Mhz,12Mhz......

最后成功解决问题

如果我的文章能帮助你解决问题，请给我点赞、收藏、关注，谢谢！
