之前都是用单片机直接调试，学习了proteus后想测试一下。
遇到不少问题，串口通讯是我调试的主要工具，但是proteus老出乱码，所以总结一下我的学习过程。
一方面自己做个记录，另一方面也为有需要的朋友做个参考。

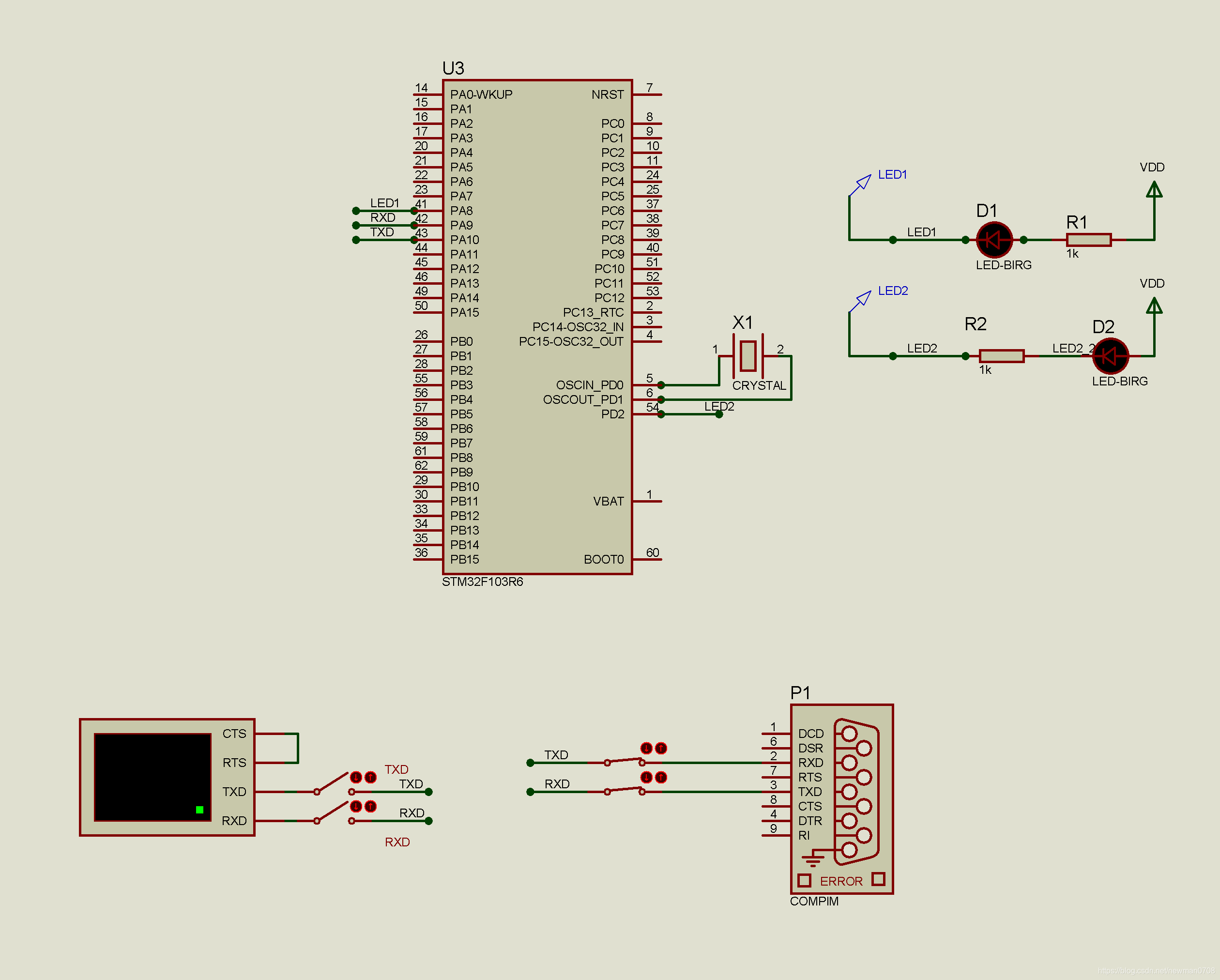

proteus测试stm32虚拟串口：

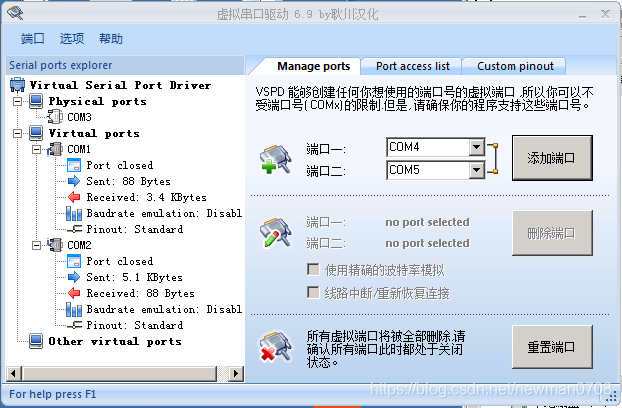

proteus测试stm32虚拟串口配置：
其它设置如下：
proteus中芯片（stm32f103R6）Crystal Frequency设置为48MHz
Virtual Terminal 的Baud Rate设置为57600
COMPIM 属性 -> Physical Banud Rate =9600 , Virtual Banud Rate =57600
sscom上波特率：9600
PA9 - Virtual Terminal RXD
PA10 - Virtual Terminal TXD
PA9 - COMPIM TXD
PA10 - COMPIM RXD
proteus测试stm32虚拟串口配置输出效果：
