关于小熊派Cat1开发板的环境配置

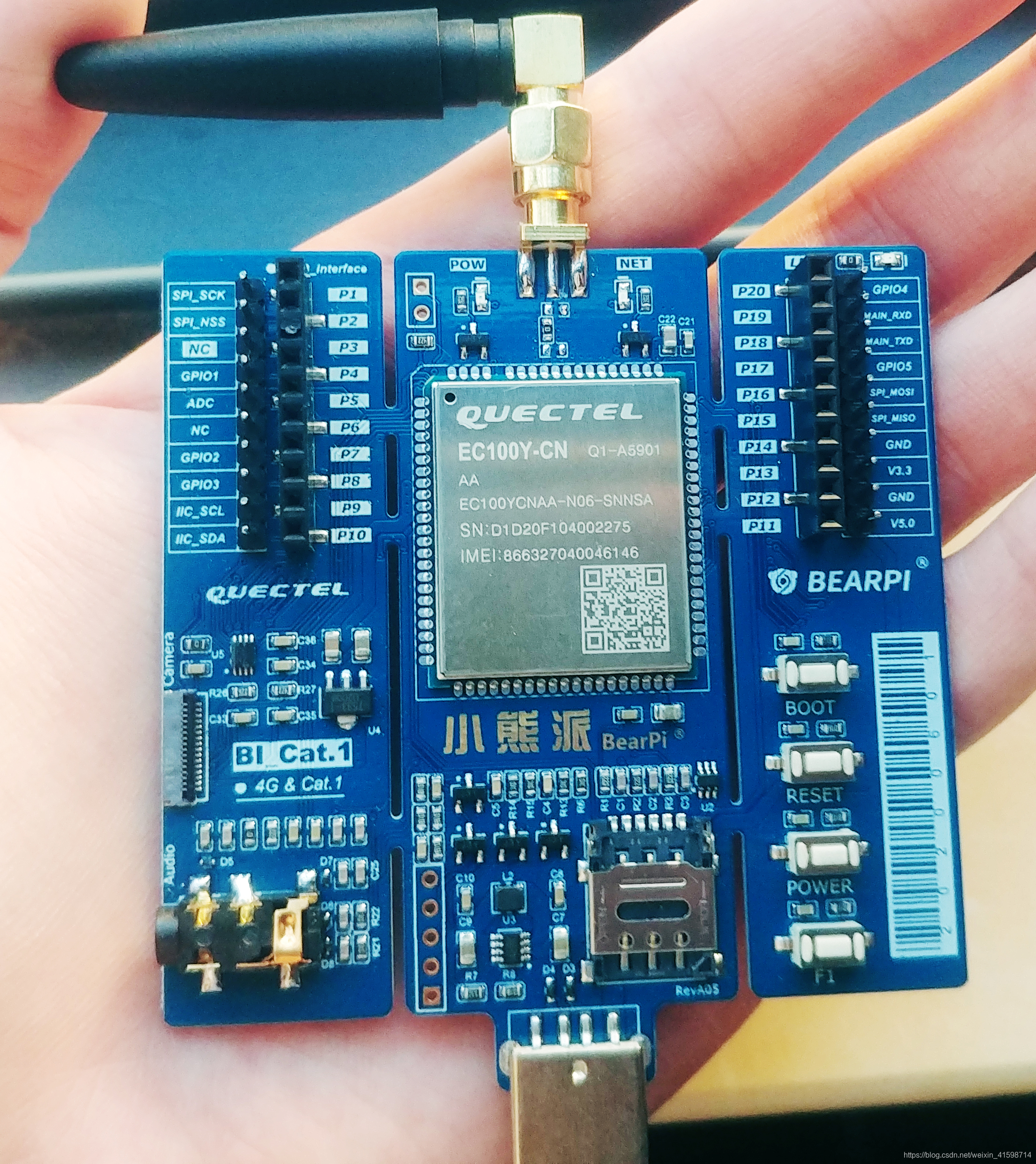

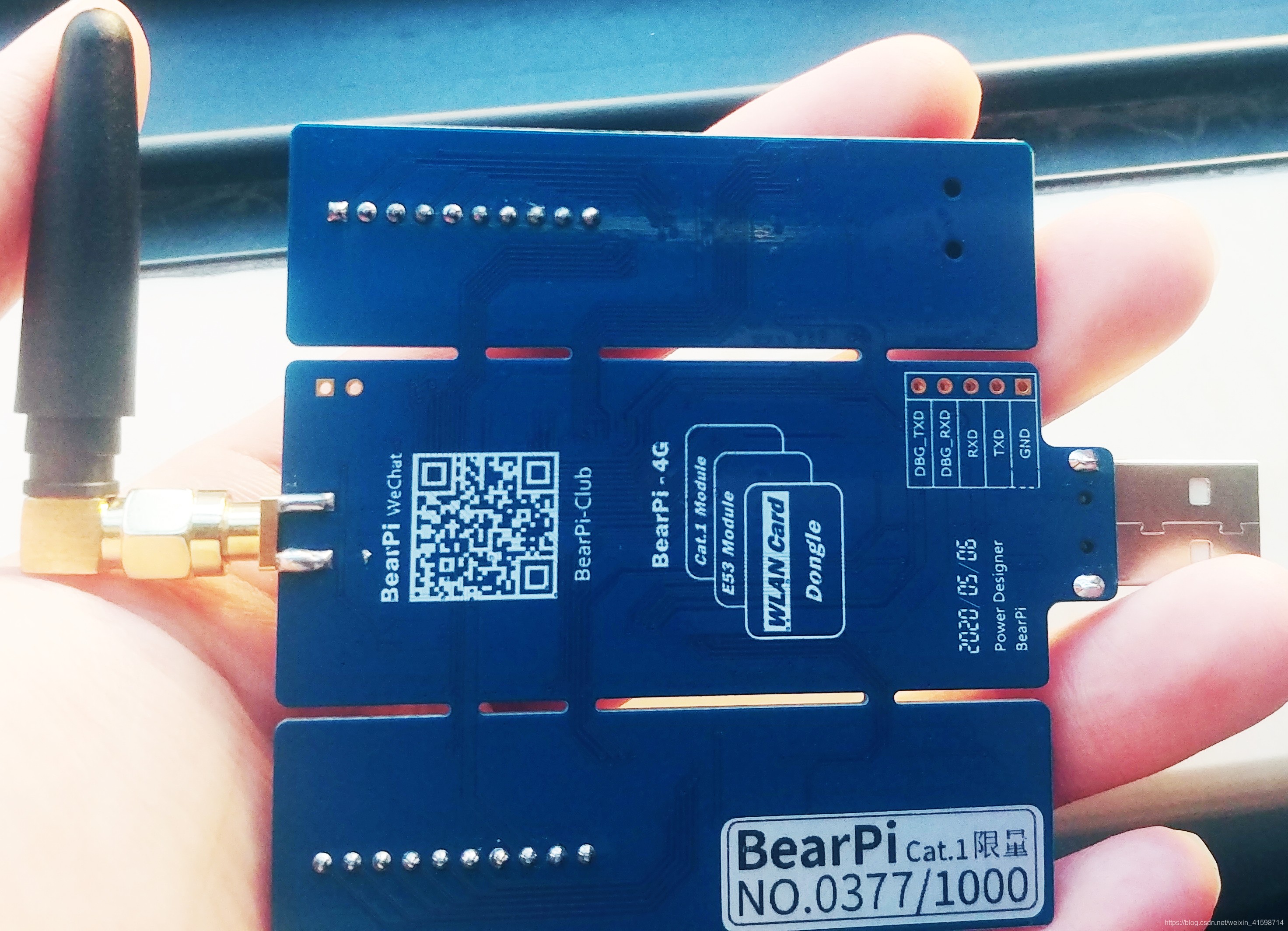

不废话 先上图。







开发板背景

小熊派cat1开发板是由小熊派联合移远共同开发的4G cat1开发板，限量1000套。

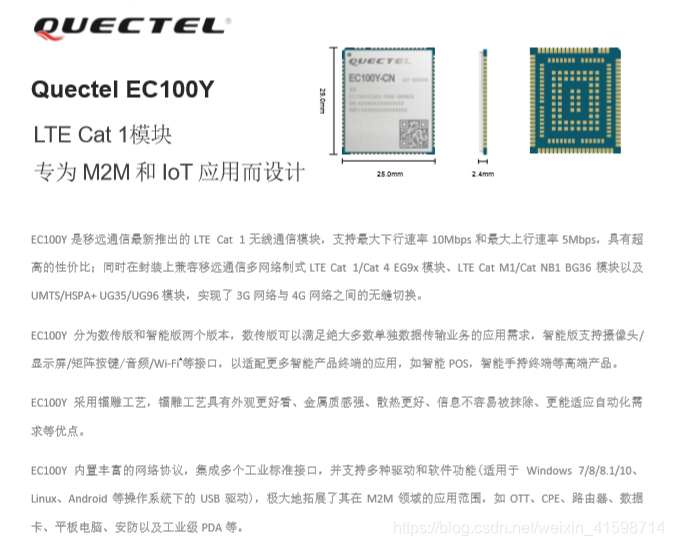

开发板主控为EC100Y，部分参数如下，剩下的自行下载https://share.weiyun.com/dEHJzp99



开发板环境配置

第一步：打开资料设备驱动-运行setup打驱动
第二步：插上开发板和SIM卡 长按porwer三秒
第三步：打开资料开发工具QCOM1.6，再打开设备管理器找到AT PORT端口号
第四步：QCOM右上角选择AT PORT端口号，点击Open Port
第五步：右边第一行写指令“AT-CPIN?”选中Enter,再点击“1”，
模组识别到卡就反馈“+CPIN READY”，无法识别则返回“ERRO：10”
第二条指令查询信号，写在2的位置“AT+CSQ”，正确返回CSQ：20.99(有差异)20是信号质量，后面永远99
第三条指令查询是否注册到网络，在3的位置写“AT+CGATT?”返回1则为成功

指令检测完成，可以进行openMCU开发

第一步:打开CMD命令控制台，解压资料 软件代码 ql-sdk（2.7G），将他放在纯英文路径下。
cd到ql-sdk目录，执行命令“build.bat app”,作用是自动安装编译环境，首次运行较久（2分钟）。

第二步：运行第二个命令，“build.bat firmware”作用是生成固件包,自动打包固件包
固件包地址为目录下“target-EC100YCNAAR01A06M16_OCPU_BETA0607-EC100YCNAAR01A06M16_OCPU_BETA0607.zip”
zip文件为固件包

第三步：烧录固件包到开发板，打开资料开发工具“aboot-tool”点击解压，打卡解压文件夹，打开aboot.exe。
点击搜索图标，选择固件包（.zip）,然后点击start.然后按着boot按键不放，点reset，然后看见进度条就放开。

直至烧录完成，点击烧录工具back，然后reset开发板

资料下载地址：https://share.weiyun.com/dEHJzp99
