博主在使用ESP32的WIFI模组并准备集成时，需了解ESP32 D0WD芯片。在查找IO34引脚时遇到问题，后通过查看芯片datasheet，发现IO34对应芯片的10号引脚，还提到硬件文档和芯片来自立创商城。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

最近使用ESP32的WIFI模组

后面需要做集成，所以需要对ESP32 D0WD芯片进行了解



由于需要使用的IO34引脚，在芯片中没有找到对应的引脚

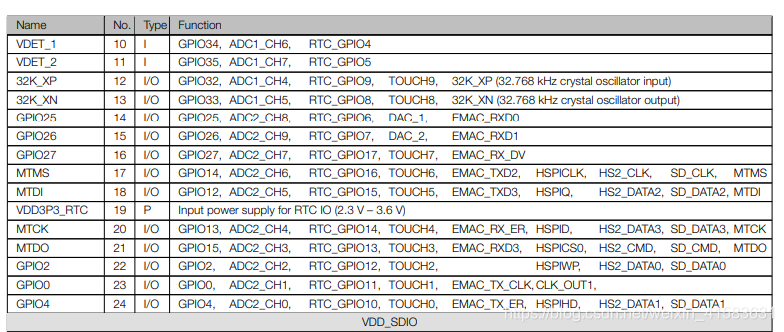

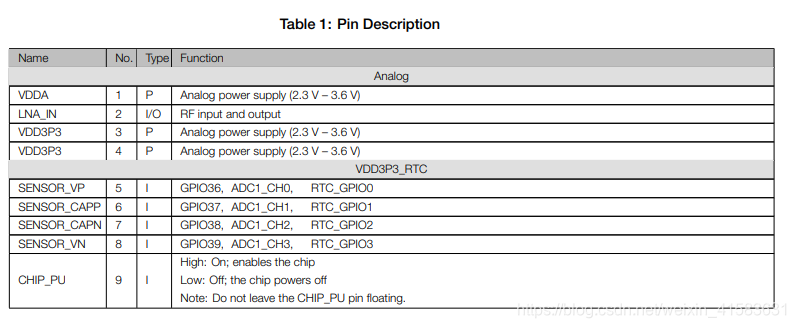

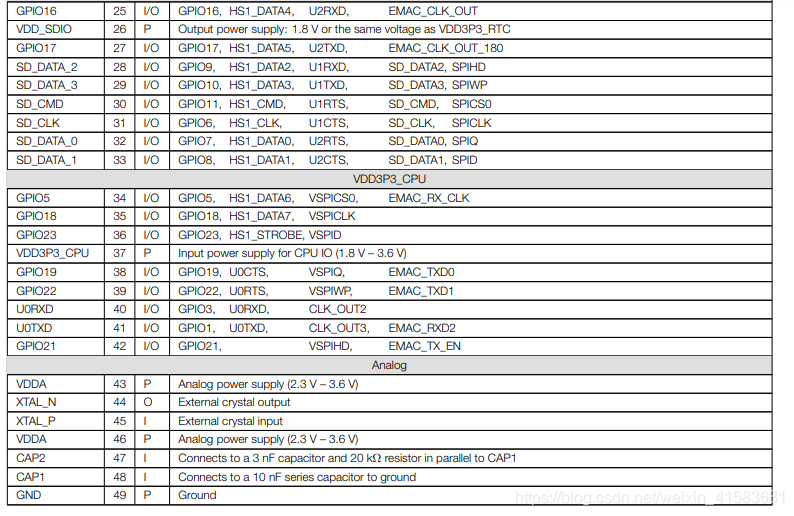

后面找了芯片datasheet,发现IO34对应的是ESP32D0WD芯片的10号引脚

芯片元器件等，遇事不决，看DATASHEET

硬件文档以及esp32芯片均来自立创商城：https://item.szlcsc.com/141454.html
