SPARTAN3 AN/XC3S50AN无法下载到内部flash的解决方案

最新推荐文章于 2022-11-04 14:53:09 发布
最新推荐文章于 2022-11-04 14:53:09 发布
阅读量3k 收藏 20
点赞数 4
分类专栏： XILINX FPGA 文章标签： XILINX FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_41409403/article/details/103975703
版权

第一步硬件配置：

请看Spartan-3AN FPGA Family.pdf 的第4页。如果需要此pdf可以去我上传的资源下载。

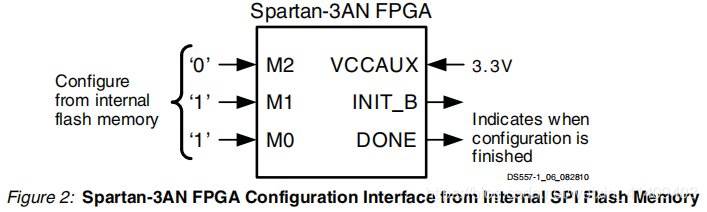

144引脚封装的37、38、39脚为M0、M1、M2，接3.3、3.3、GND

第二步软件补丁：

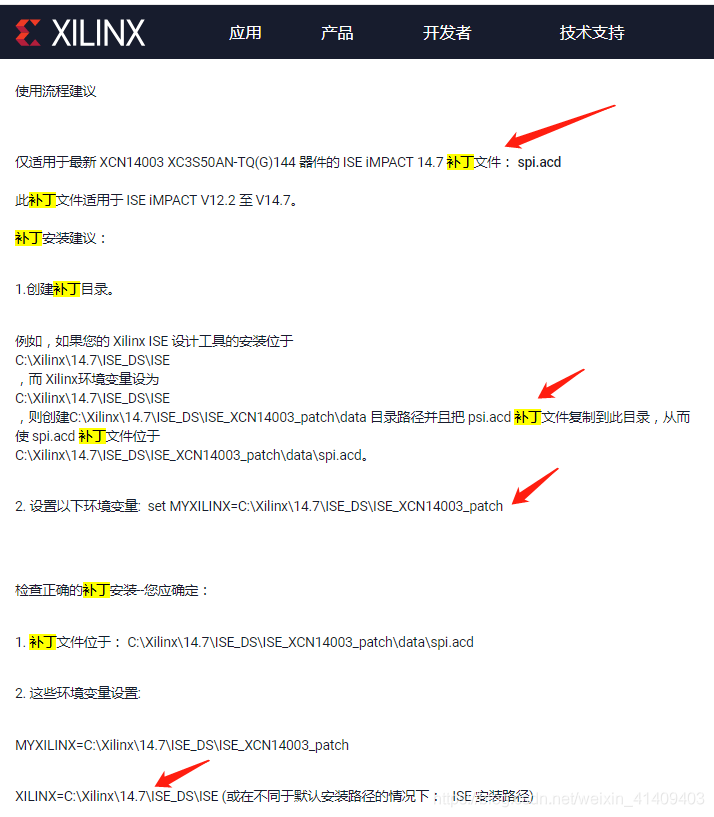

来源：https://china.xilinx.com/support/answers/59572.html
