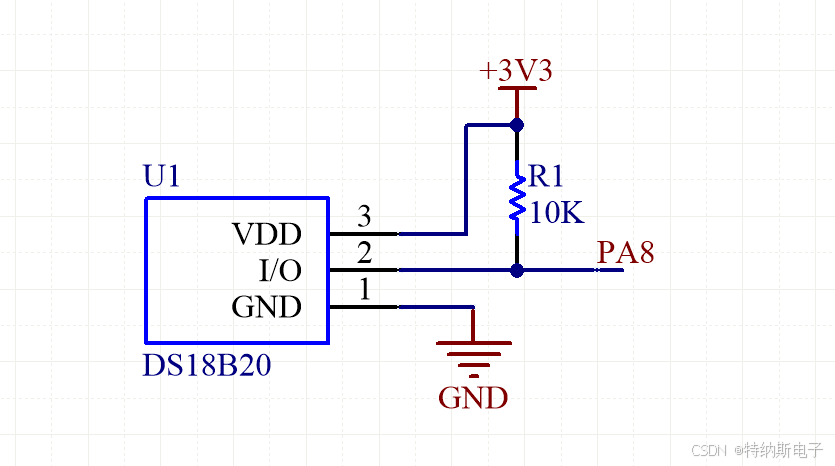

一、原理图

1	GND	电源地端
2	I/O	数字信号输入/输出端
3	VDD	外接供电电源输入端

原理：

DS18B20采用的是单总线的接线方式，只用一条线与单片机进行数据的输入和输出，具有经济性好，抗干扰能力强等优点。测量的温度范围是-55℃到125℃。在使用DS18B20的时候，输入输出引脚要接一个上拉电阻，这里接的是10K的上拉电阻，上拉电阻用于在总线不使用时保持线路处于高电平状态，DS18B20传感器测量的温度值将存储在传感器内部的一个2字节寄存器中。VDD可接3.3V-5V的电源。

DS18B20返回的16位二进制数代表此刻探测的温度值，其高五位代表正负。如果高五位全部为1，则代表返回的温度值为负值。如果高五位全部为0，则代表返回的温度值为正值。后面的11位数据代表温度的绝对值，将其转换为十进制数值之后，再乘以0.0625即可获得此时的温度值，我们的程序里是乘的0.625，也就是扩大了十倍，这样就可以在显示的时候可以有小数部分，更能准确地看到温度的变化。

二、实物图

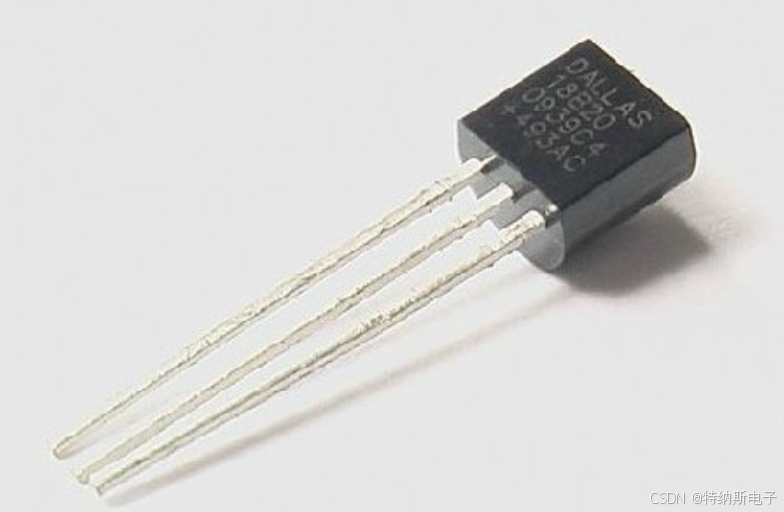

上边是最简单的温度传感器，当平面对着自己的时候，左边的引脚是GND，中间是输入输出引角，右边是VDD。

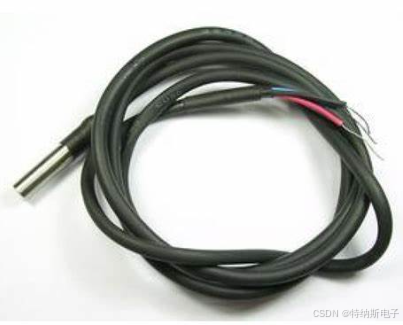

下边是封装后的温度传感器，具有耐磨耐碰、耐高温、防水等特点。

三、简介

DS18B20是Maxim（美信公司）生产的温度传感器，单片机可以通过1-Wire协议与DS18B20通信。DS18B20的读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s 减为750ms。高温度系数晶振 随温度变化其振荡率明显改变，所产生的信号作为计数器2的脉冲输入。计数器1和温度寄存器被预置在－55℃所对应的一个基数值。计数器1对 低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重 新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即 为所测温度。其输出的是数字信号，具有体积小，硬件开销低，抗干扰能力强，精度高的特点。

注意事项：

VDD和GND不能接反，一但接反，DS18B20会发烫，数据显示不准确，有可能会烧坏DS18B20。
