QT之OpenG立方体贴图

1. 概述

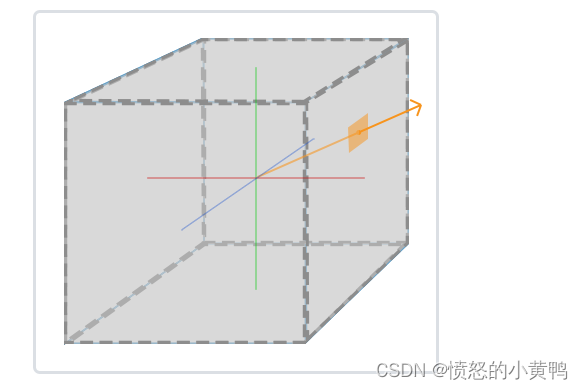

立方体贴图(Cube Map)是将多个纹理组合起来映射到一张纹理上的一种纹理类型。立方体贴图就是包含6个2D纹理的纹理，它有一个很方便的特性，就是可以通过一个方向向量来对纹理进行索引/采样。大小为1x1x1的立方体如下所示:

2. 绘制天空盒

利用立方体绘制天空盒的步骤主要如下：

• 准备6个2D纹理

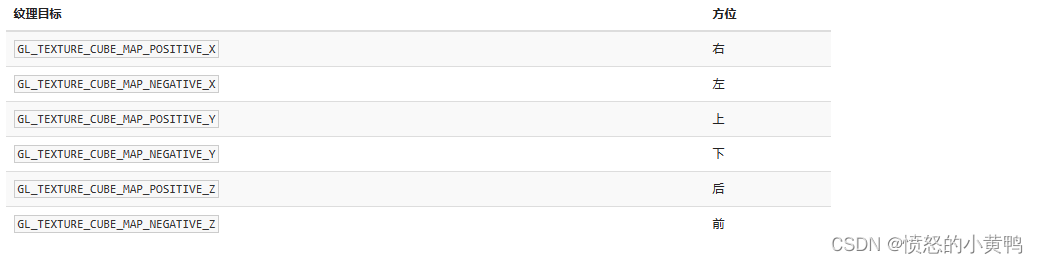

• 设置立方体贴图纹理


  // 创建立方体纹理
  m_cubeMap=new QOpenGLTexture(QOpenGLTexture::TargetCubeMap);
  // 加载纹理图片
  QImage _right   = QImage(":/images/images/skybox/right.jpg").convertToFormat(QImage::Format_RGB888);
  QImage _left    = QImage(":/images/images/skybox/left.jpg").convertToFormat(QImage::Format_RGB888);
  QImage _top     = QImage(":/images/images/skybox/top.jpg").convertToFormat(QImage::Format_RGB888);
  QImage _bottom  = QImage(":/images/images/skybox/bottom.jpg").convertToFormat(QImage::Format_RGB888);
  QImage _front   = QImage(":/images/images/skybox/front.jpg").convertToFormat(QImage::Format_RGB888);
  QImage _back    = QImage(":/images/images/skybox/back.jpg").convertToFormat(QImage::Format_RGB888);
  // 设置宽高
  m_cubeMap->setSize(_right.width(), _right.height());
  // 设置颜色模式
  m_cubeMap->setFormat(QOpenGLTexture::RGBFormat);
  // 分配存储区域
  m_cubeMap->allocateStorage(QOpenGLTexture::RGB, QOpenGLTexture::UInt8);
  // 分别设置六个面的纹理数据
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapPositiveX,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_right.bits());
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapNegativeX,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_left.bits());
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapPositiveY,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_top.bits());
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapNegativeY,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_bottom.bits());
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapPositiveZ,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_front.bits());
  m_cubeMap->setData(0, 0, QOpenGLTexture::CubeMapNegativeZ,QOpenGLTexture::RGB, QOpenGLTexture::UInt8, (const void *)_back.bits());

  //纹理放大或缩小时，像素的取值方法 ，线性或就近抉择
  m_cubeMap->setMinificationFilter(QOpenGLTexture::Linear);
  m_cubeMap->setMagnificationFilter(QOpenGLTexture::Linear);
  //设置纹理边缘的扩展方法
  m_cubeMap->setWrapMode(QOpenGLTexture::DirectionS, QOpenGLTexture::ClampToEdge);
  m_cubeMap->setWrapMode(QOpenGLTexture::DirectionT, QOpenGLTexture::ClampToEdge);


• 绘制立方体贴图

  // 深度测试函数确保天空盒等于1也能通过测试
  glDepthFunc(GL_LEQUAL);
  m_skyBoxShaderProgram.bind();
  QMatrix4x4 skyboxView=m_view;
  // 移除skyboxView的位移属性
  skyboxView.setColumn(3,QVector4D(0.0f,0.0f,0.0f,1.0f));
  m_skyBoxShaderProgram.setUniformValue("projection", m_projection);
  m_skyBoxShaderProgram.setUniformValue("view", skyboxView);
  // 指定纹理单元索引
  m_skyBoxShaderProgram.setUniformValue("skybox", 0);
  // 绑定立方体纹理
  m_cubeMap->bind(0);
  // 激活VAO
  glBindVertexArray(m_skyboxVAO);
  glDrawArrays(GL_TRIANGLES, 0, 36);
  glBindVertexArray(0);
  // 深度测试函数设置为默认行为
  glDepthFunc(GL_LESS);
  m_skyBoxShaderProgram.release();


2.1 demo

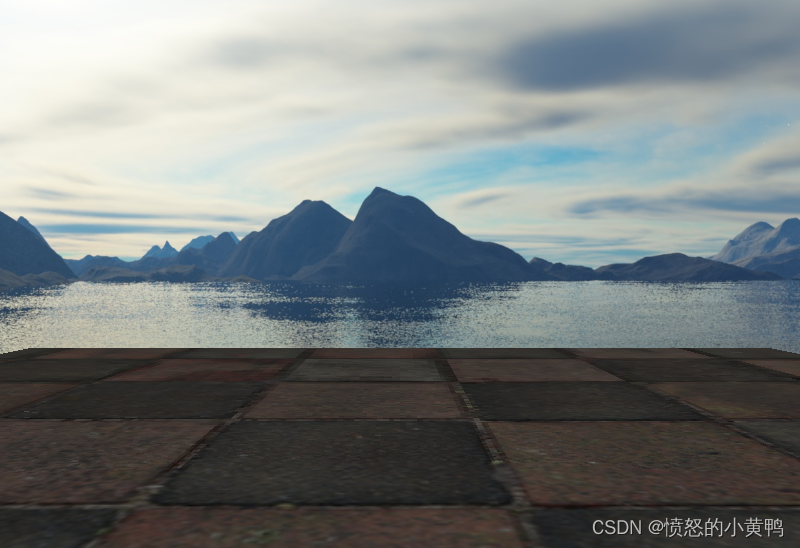

Demo输出如下:

3. 环境映射

通过使用环境立方体贴图，可以给物体使用反射(Reflection)和折射(Refraction)属性，这样使用的技术被称为环境映射(Environment Mapping)。

3.1 反射

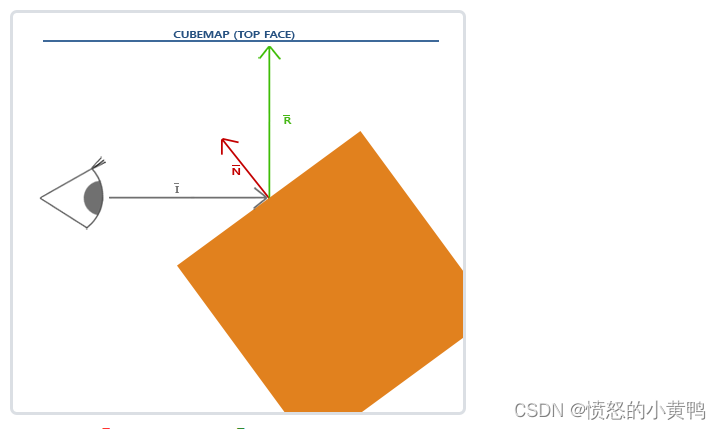

反射这个属性表现为物体（或物体的一部分）反射它周围环境，原理图如下：

3.1.1 demo

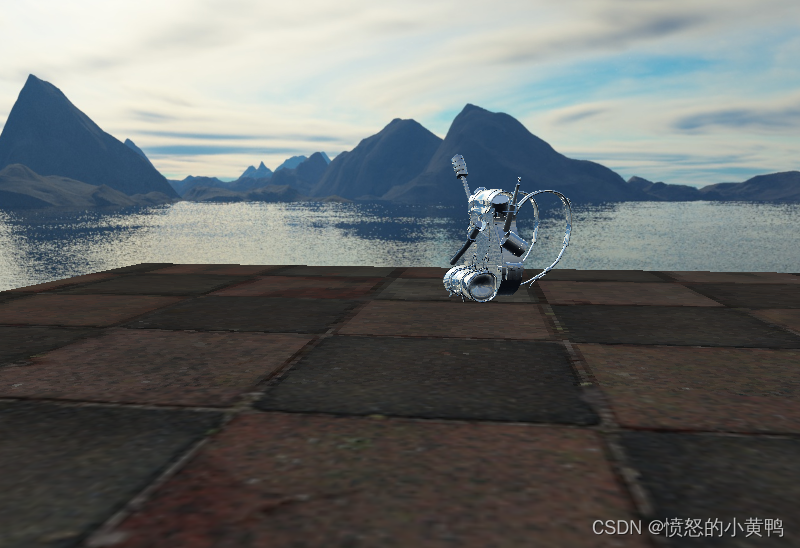

Demo输出如下：

相关代码主要与m_reflectionShaderProgram变量相关。

3.1.2

通常物体不会产生全反射的效果，此时使用反射贴图会更合理些

3.2 折射

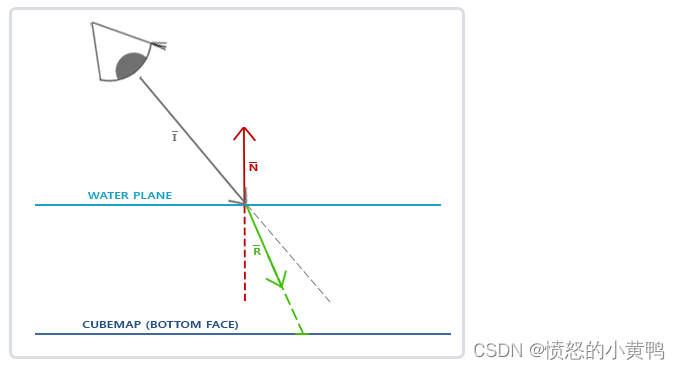

折射是通过斯涅尔定律(Snell’s Law)来描述的，其原理图如下：

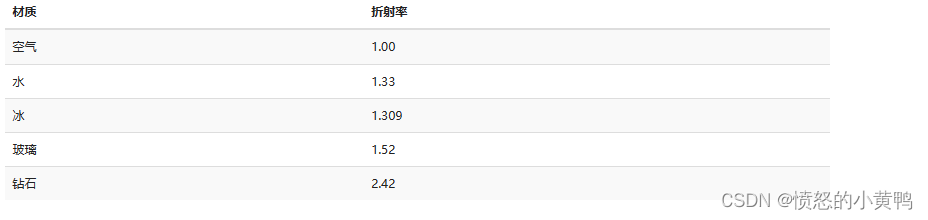

折射率：

使用这些折射率可以计算光在两种不同材质间传播的比值，如从空气到水1.00/1.52=0.658

3.2.1 demo

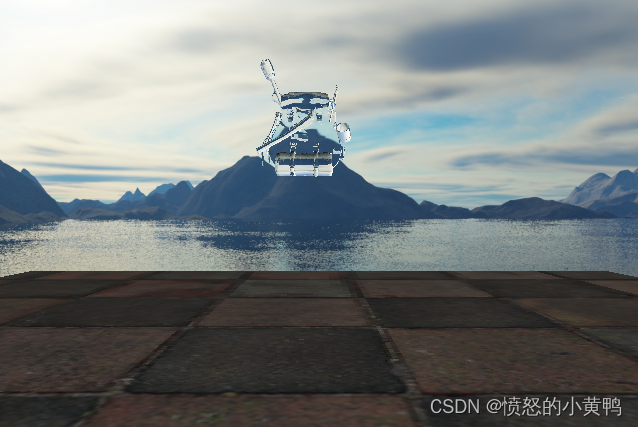

Demo输出如下：

相关代码主要与m_refractionShaderProgram变量相关。

4. 反射纹理

修改内容如下：

• 片段着色器

  // 反射纹理颜色
  vec3 reflectionTextureColor = vec3(texture(material.reflection,TextureCoords));

  // 计算反射纹理
  vec3 I = normalize(FragmentPosition - viewPosition);
  vec3 R = reflect(I, normalize(Normal));
  vec3 reflectionSkyBox = textureCube(skybox, R).rgb;
  vec3 reflection=reflectionTextureColor * reflectionSkyBox;


  FragColor = vec4((ambient + diffuse + specular + reflection), 1.0);


• 代码

/*myopenglwidget.cpp*/
// 指定纹理单元索引
m_shaderProgram.setUniformValue("skybox", 4);
// 绑定立方体纹理
m_cubeMap->bind(4);

/*model.cpp*/
/*
OpenGL官网说的是用aiTextureType_AMBIENT类型接收反射纹理，
但是我看Assimp中有单独的aiTextureType_REFLECTION类型，
且使用起来与aiTextureType_AMBIENT没有什么差别
*/
QVector<Texture> reflectionMaps = loadMaterialTextures(material, aiTextureType_REFLECTION, "texture_reflection");
textures.insert(textures.end(), specularMaps.begin(), specularMaps.end());

/*mesh.cpp*/
else if(name == "texture_specular")
{
    // 设置反射纹理通道编号
    shader.setUniformValue("material.reflection", index);
}

4.1 demo

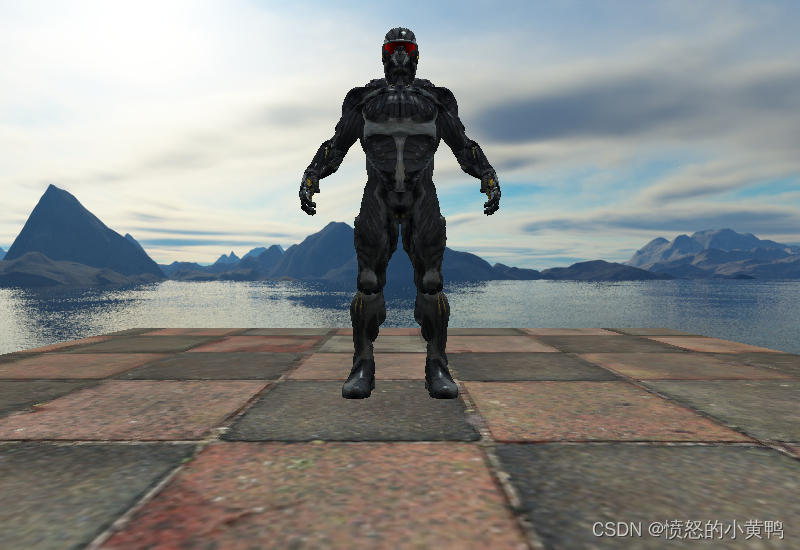

demo效果如下：

5. 参考

• 立方体贴图
