RT-THREAD：PIN设备使用例程

RT-THREAD PIN设备应用

---

RT-Thread Version：4.0.1

硬件平台：野火STM32挑战者 MCU：STM32F429IGT6

开发工具：

1.MDK5.25以上
2.VSCode
3.env工具

---

PIN设备的操作方法

应用程序通过RT-Thred提供的pin设备管理接口来操作GPIO，函数接口如下表:

表1.pin设备管理接口API

方法名称	方法描述
rt_pin_mode()	设置引脚模式
rt_pin_write()	设置引脚电平
rt_pin_read()	读取引脚电平
rt_pin_attach_irq()	绑定引脚中断回调函数
rt_pin_detach_irq()	脱离引脚中断回调函数
rt_pin_irq_enable()	使能引脚中断

1. 设置引脚模式

在使用引脚之前需要先设定引脚的工作模式，通过下面函数完成：

void rt_pin_mode(rt_base_t pin, rt_base_t mode);

表2.rt_pin_mode()的输入参数与返回值

参数	描述
pin	引脚编号
mode	引脚工作模式
返回	描述
无	无

1.1 引脚编号获取

引脚编号是由rt-thread的pin设备管理驱动程序定义的，并不是芯片的引脚号。有2种方式可以获取引脚编号：使用宏定义GET_PIN(port, pin)或者查看PIN 驱动文件drv_gpio.c。

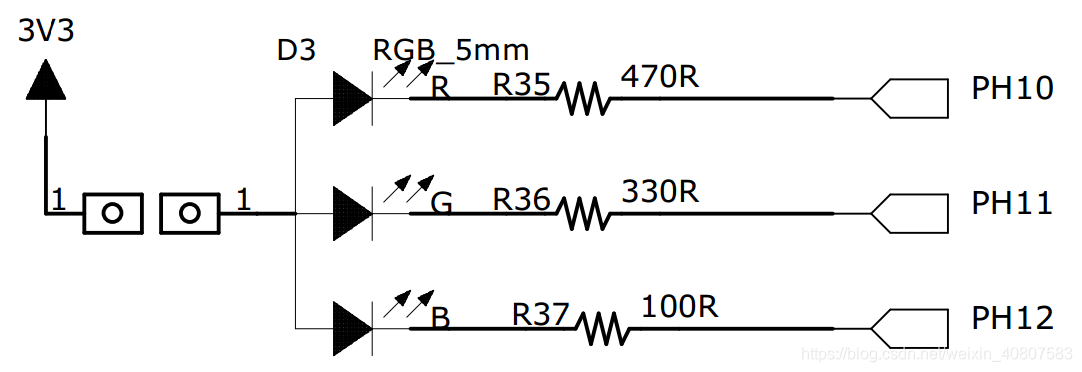

使用宏定义比较方便。比如要获取led灯的引脚编号，硬件图如图1.led原理图：

图1.led原理图

代码如下：

#define LEDR_PIN    GET_PIN(H, 10)
#define LEDG_PIN    GET_PIN(H, 11)
#define LEDB_PIN    GET_PIN(H, 12)

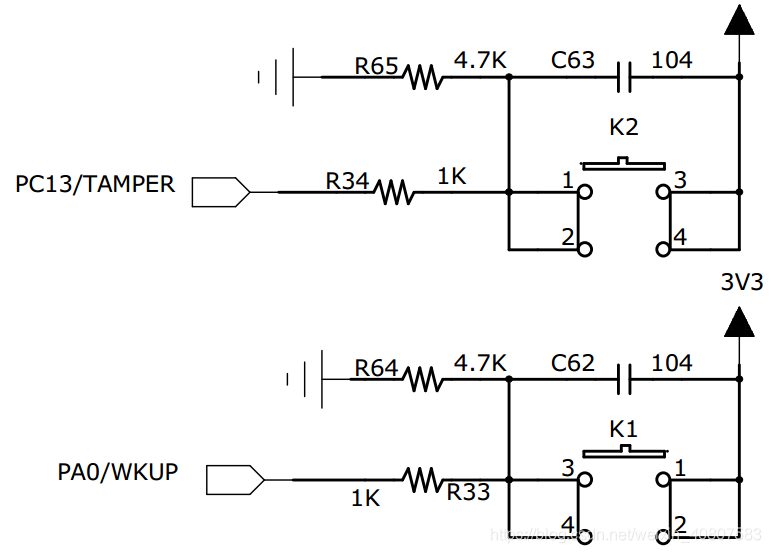

再比如要获取key1的引脚编号，硬件图如图2.key原理图：

图2.key原理图

代码如下：

#define KEY1_PIN    GET_PIN(A, 0)
#define KEY2_PIN    GET_PIN(C, 13)

1.2 设置引脚模式

RT-Thread目前支持的模式有下面5种：

#define PIN_MODE_OUTPUT         0x00    /*推挽输出*/
#define PIN_MODE_INPUT          0x01    /*浮空输入*/
#define PIN_MODE_INPUT_PULLUP   0x02    /*上拉输入*/
#define PIN_MODE_INPUT_PULLDOWN 0x03    /*下拉输出*/
