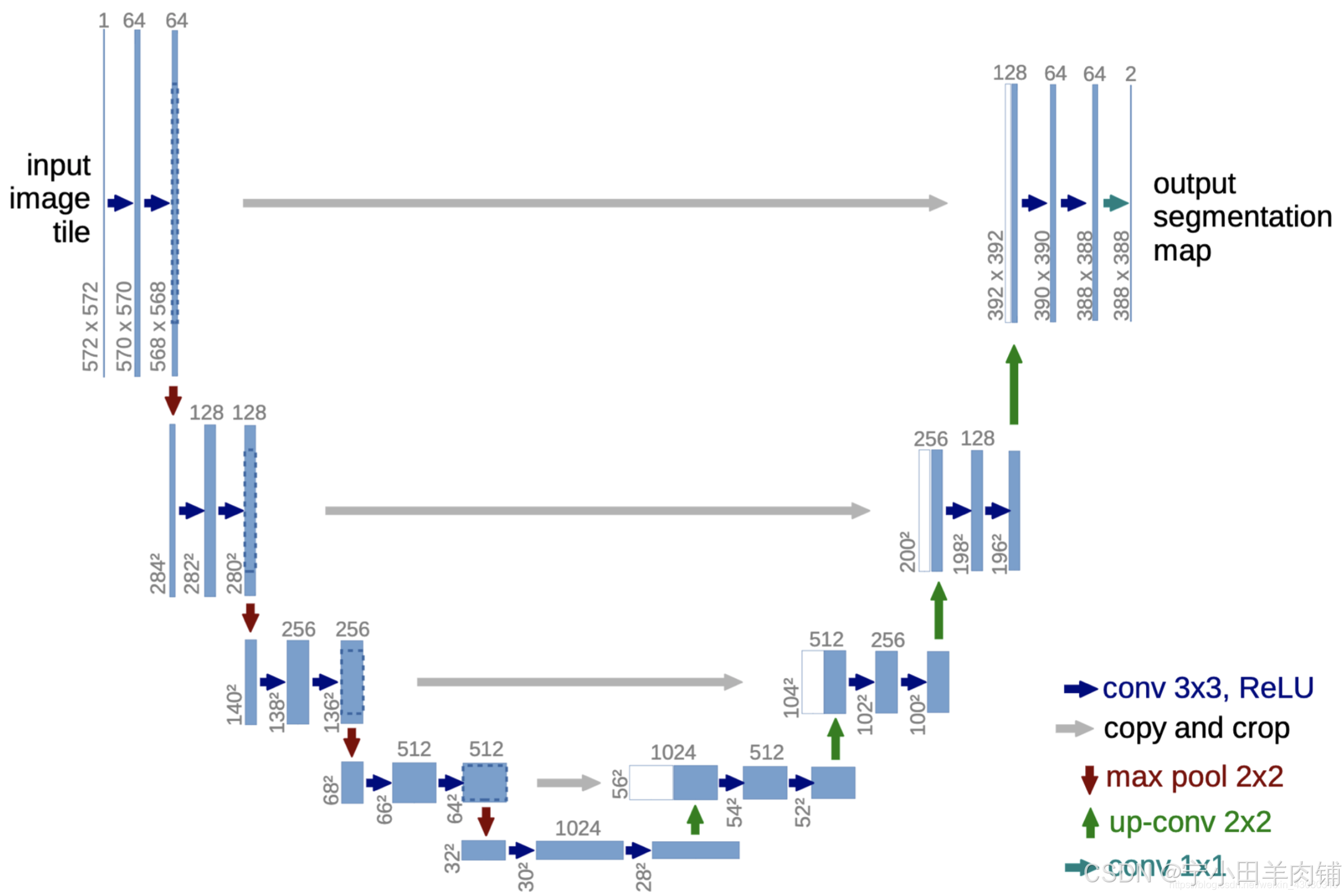

整体架构图

网络讲解

conv 3x3,ReLu就是卷积层，其中卷积核大小是3x3，然后经过ReLu激活。
copy and crop的意思是复制和裁剪。这块内容我觉得很多人最初和我一样，不明白是什么意思，这里的意思就是对于你输出的尺寸，你需要进行复制并进行中心剪裁。方便和后面上采样生成的尺寸进行拼接。
max pool 2x2，就是最大池化层，卷积核为2x2。
up-conv 2x2：这里对于初学者来说，是最难领悟的地方，因为看不懂这个符号是啥意思。我最初以为是upsample+conv2d，试了一下，好像生成不了符合要求的尺寸，后来想了一下，这个是不是就是反卷积，用来上采样的，然后试了一下，可以实现，并且卷积核也是2x2。本文中使用的就是ConvTranspose2d()函数进行该操作。
conv 1x1 这里就是卷积层，卷积核大小是1x1。

第一块内容

        # 由572*572*1变成了570*570*64
        self.conv1_1 = nn.Conv2d(in_channels=1, out_channels=64, kernel_size=3, stride=1, padding=0)
        self.relu1_1 = nn.ReLU(inplace=True)
        # 由570*570*64变成了568*568*64
        self.conv1_2 = nn.Conv2d(64, 64, kernel_size=3, stride=1, padding=0)
        self.relu1_2 = nn.ReLU(inplace=True)

由Unet网络架构图，可以看出输入图像是1x572x572大小，其中的1代表的是通道数(后续可以自己更改成自己想要的，比如3通道)，输出通道是64，并且通过conv3x3，得知卷积核为3x3尺寸，并且由图片中的尺寸变成570x570，因此可以得出相关的参数值in_channels=1, out_channels=64, kernel_size=3, stride=1, padding=0，整个图片的蓝色箭头的卷积操作都是这样，因此kernel_size=3, stride=1, padding=0可以固定了。只需要更改输入和输出通道数的大小即可。
数据维度变化：1x572x572->64x570x570->64x568x568
最大池化层1

# 采用最大池化进行下采样，图片大小减半，通道数不变，由568*568*64变成284*284*64
self.maxpool_1 = nn.MaxPool2d(kernel_size=2, stride=2)

最大池化的卷积核和步长都设置为2，使得输出尺寸减半，通道数不变。
数据维度变化：64x568x568->64x284x284

第二块内容

        self.conv2_1 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=3, stride=1, padding=0)  # 284*284*64->282*282*128
        self.relu2_1 = nn.ReLU(inplace=True)
        self.conv2_2 = nn.Conv2d(128, 128, kernel_size=3, stride=1, padding=0)  # 282*282*128->280*280*128
        self.relu2_2 = nn.ReLU(inplace=True)

数据维度变化：64x284x284->128x282x282->128x280x280

最大池化层2

# 采用最大池化进行下采样  280*280*128->140*140*128
self.maxpool_2 = nn.MaxPool2d(kernel_size=2, stride=2)

最大池化的卷积核和步长都设置为2，使得输出尺寸减半，通道数不变。
数据维度变化：128x280x280->128x140x140

Unet左边部分剩下内容，等等等等（有空补）
Unet左边部分汇总

由Unet网络架构图，可以看出，每经过一次卷积+relu操作，图像尺寸-2，可以得出padding=0（VGG16中padding=1，因此使得图像尺寸不变）；每经过一次最大池化，图像尺寸减半。

左边部分代码如下：

class Unet(nn.Module):
    def __init__(self):
        super(Unet, self).__init__()
        self.conv1_1 = nn.Conv2d(in_channels=1, out_channels=64, kernel_size=3, stride=1, padding=0)  # 由572*572*1变成了570*570*64
        self.relu1_1 = nn.ReLU(inplace=True)
        self.conv1_2 = nn.Conv2d(64, 64, kernel_size=3, stride=1, padding=0)  # 由570*570*64变成了568*568*64
        self.relu1_2 = nn.ReLU(inplace=True)

        self.maxpool_1 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样，图片大小减半，通道数不变，由568*568*64变成284*284*64

        self.conv2_1 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=3, stride=1, padding=0)  # 284*284*64->282*282*128
        self.relu2_1 = nn.ReLU(inplace=True)
        self.conv2_2 = nn.Conv2d(128, 128, kernel_size=3, stride=1, padding=0)  # 282*282*128->280*280*128
        self.relu2_2 = nn.ReLU(inplace=True)

        self.maxpool_2 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  280*280*128->140*140*128

        self.conv3_1 = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=3, stride=1, padding=0)  # 140*140*128->138*138*256
        self.relu3_1 = nn.ReLU(inplace=True)
        self.conv3_2 = nn.Conv2d(256, 256, kernel_size=3, stride=1, padding=0)  # 138*138*256->136*136*256
        self.relu3_2 = nn.ReLU(inplace=True)

        self.maxpool_3 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  136*136*256->68*68*256

        self.conv4_1 = nn.Conv2d(in_channels=256, out_channels=512, kernel_size=3, stride=1, padding=0)  # 68*68*256->66*66*512
        self.relu4_1 = nn.ReLU(inplace=True)
        self.conv4_2 = nn.Conv2d(512, 512, kernel_size=3, stride=1, padding=0)  # 66*66*512->64*64*512
        self.relu4_2 = nn.ReLU(inplace=True)

        self.maxpool_4 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  64*64*512->32*32*512

        self.conv5_1 = nn.Conv2d(in_channels=512, out_channels=1024, kernel_size=3, stride=1, padding=0)  # 32*32*512->30*30*1024
        self.relu5_1 = nn.ReLU(inplace=True)
        self.conv5_2 = nn.Conv2d(1024, 1024, kernel_size=3, stride=1, padding=0)  # 30*30*1024->28*28*1024
        self.relu5_2 = nn.ReLU(inplace=True)

前向传播函数中，你不能将所有对象都写成x，因为这个网络涉及到copy and crop，如果你全部都当作x，那么就无法复制和裁剪了，因为每次都是对最终结果进行复制，而不是中间步骤进行复制。

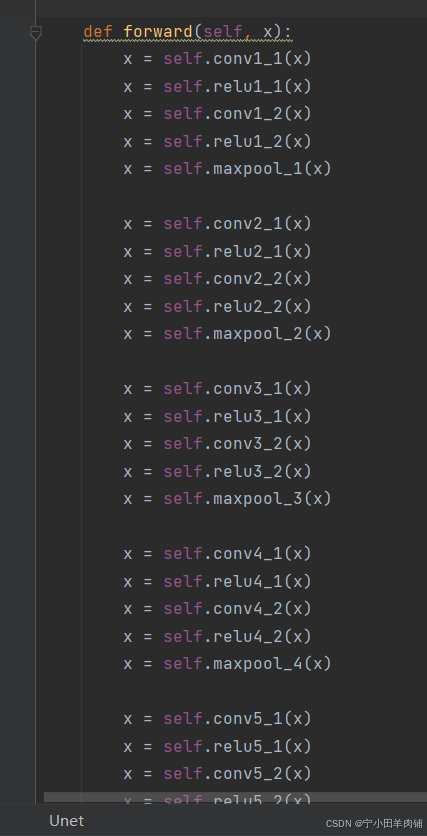

注意一下，下面的写法是错误的。

原因是因为Unet网络需要copy，因此你不能将所有层的输出都定义为x。

**正确做法应该是，在最大池化(下采样)之前，你需要有个新变量保存输出的内容，方便后续进行复制和裁剪。**这里不知道你能否听懂。代码如下：

    def forward(self, x):
        x1 = self.conv1_1(x)
        x1 = self.relu1_1(x1)
        x2 = self.conv1_2(x1)
        x2 = self.relu1_2(x2)  # 这个后续需要使用
        down1 = self.maxpool_1(x2)

        x3 = self.conv2_1(down1)
        x3 = self.relu2_1(x3)
        x4 = self.conv2_2(x3)
        x4 = self.relu2_2(x4)  # 这个后续需要使用
        down2 = self.maxpool_2(x4)

        x5 = self.conv3_1(down2)
        x5 = self.relu3_1(x5)
        x6 = self.conv3_2(x5)
        x6 = self.relu3_2(x6)  # 这个后续需要使用
        down3 = self.maxpool_3(x6)

        x7 = self.conv4_1(down3)
        x7 = self.relu4_1(x7)
        x8 = self.conv4_2(x7)
        x8 = self.relu4_2(x8)  # 这个后续需要使用
        down4 = self.maxpool_4(x8)

        x9 = self.conv5_1(down4)
        x9 = self.relu5_1(x9)
        x10 = self.conv5_2(x9)
        x10 = self.relu5_2(x10)

右边部分代码讲解

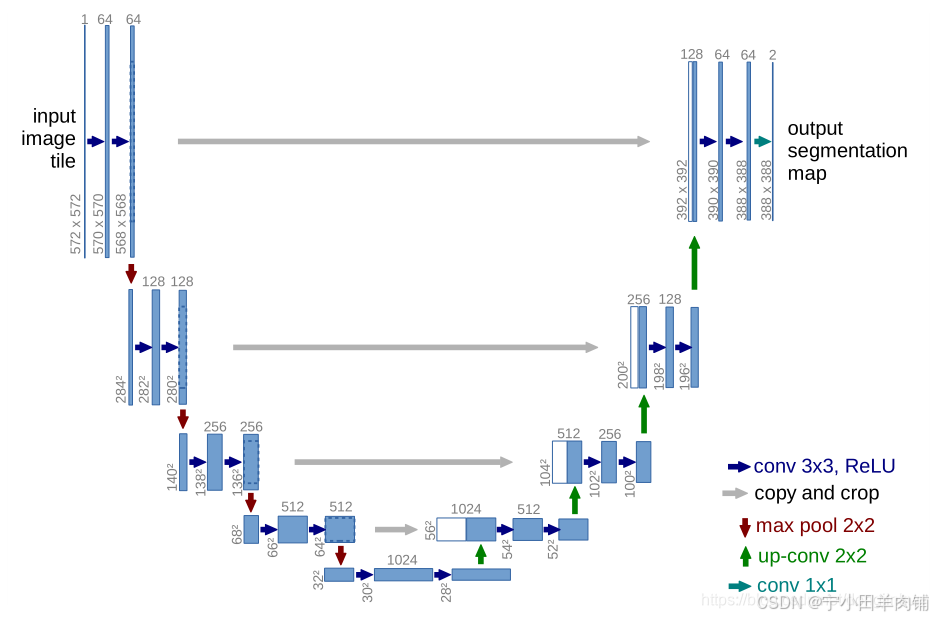

右边部分的架构如下，当然，由于Unet网络的特殊性，不能只看右半边。

右半部分每一层最开始的数据，由两部分组成，一部分由up-conv 2x2的上采样组成，另外一部风是由左边部分进行复制并进行中心裁剪后得到的，然后对这两部分进行拼接。

以最下面的绿色箭头这部分，举个例子。

最下面的是1024x28x28的图像，经过上采样(绿色箭头)，得到512x56x56的图像，尺寸扩大一倍，通道数减半。

然后看最下面的灰色的横向箭头。灰色箭头左边的图像是512x64x64，然后对其进行复制并中心裁剪(中心裁剪是看图得出的)，最后得到512x56x56，然后和刚刚说的上采样得到的图像进行拼接，最后得出1024x56x56，我这应该讲的很清楚了。我最开始的时候，这地方没有仔细看图，一直在想到底是如何得出的。

有了上面这个例子，大家应该就能理解右半部分了。
接下来就实现这个上面说的。
注意：我在init中只是定义了上采样的函数，没有涉及到copy and crop，这个我放到forward函数中实现。
下面这四个上采样，就是图片中绿色箭头部分，大家可以关注一下数据维度的变化。

上采样部分代码

# 接下来实现上采样中的up-conv2*2
self.up_conv_1 = nn.ConvTranspose2d(in_channels=1024, out_channels=512, kernel_size=2, stride=2, padding=0) # 28*28*1024->56*56*512

数据维度变化：1024x28x28->512x56x56

self.up_conv_2 = nn.ConvTranspose2d(in_channels=512, out_channels=256, kernel_size=2, stride=2, padding=0) # 52*52*512->104*104*256

数据维度变化：512x52x52->256x104x104

self.up_conv_3 = nn.ConvTranspose2d(in_channels=256, out_channels=128, kernel_size=2, stride=2, padding=0) # 100*100*256->200*200*128

数据维度变化：256x100x100->128x200x200

self.up_conv_4 = nn.ConvTranspose2d(in_channels=128, out_channels=64, kernel_size=2, stride=2, padding=0) # 196*196*128->392*392*64

数据维度变化：128x196x196->64x392x392

右半部分的卷积

右边部分的卷积层也有四个大层，每个大层经过两个卷积层。

        self.conv6_1 = nn.Conv2d(in_channels=1024, out_channels=512, kernel_size=3, stride=1, padding=0)  # 56*56*1024->54*54*512
        self.relu6_1 = nn.ReLU(inplace=True)
        self.conv6_2 = nn.Conv2d(512, 512, kernel_size=3, stride=1, padding=0)  # 54*54*512->52*52*512
        self.relu6_2 = nn.ReLU(inplace=True)

数据维度变化：1024x56x56->512x54x54->512x52x52

        self.conv7_1 = nn.Conv2d(in_channels=512, out_channels=256, kernel_size=3, stride=1, padding=0)  # 104*104*512->102*102*256
        self.relu7_1 = nn.ReLU(inplace=True)
        self.conv7_2 = nn.Conv2d(256, 256, kernel_size=3, stride=1, padding=0)  # 102*102*256->100*100*256
        self.relu7_2 = nn.ReLU(inplace=True)

数据维度变化：512x104x104->256x102x102->256x100x100

        self.conv8_1 = nn.Conv2d(in_channels=256, out_channels=128, kernel_size=3, stride=1, padding=0)  # 200*200*256->198*198*128
        self.relu8_1 = nn.ReLU(inplace=True)
        self.conv8_2 = nn.Conv2d(128, 128, kernel_size=3, stride=1, padding=0)  # 198*198*128->196*196*128
        self.relu8_2 = nn.ReLU(inplace=True)

数据维度变化：256x200x200->128x198x198->128x196x196

        self.conv9_1 = nn.Conv2d(in_channels=128, out_channels=64, kernel_size=3, stride=1, padding=0)  # 392*392*128->390*390*64
        self.relu9_1 = nn.ReLU(inplace=True)
        self.conv9_2 = nn.Conv2d(64, 64, kernel_size=3, stride=1, padding=0)  # 390*390*64->388*388*64
        self.relu9_2 = nn.ReLU(inplace=True)

数据维度变化：128x392x392->64x390x390->64x388x388

最后的conv 1x1

        # 最后的conv1*1
        self.conv_10 = nn.Conv2d(in_channels=64, out_channels=2, kernel_size=1, stride=1, padding=0)

这个代码就是最后的conv1x1操作，输入通道数为64，输出通道数为2，卷积核大小为1，步长为1，padding=0，使得

数据维度变化：64x388x388->2x388x388

其中的输出通道数可以根据自己的需要进行更改。
copy and crop的实现，并且实现拼接操作

上面的代码是init中定义好的层，copy and crop操作没有能够直接实现的函数，因此我放到forward函数中。

    # 中心裁剪，
    def crop_tensor(self, tensor, target_tensor):
        target_size = target_tensor.size()[2]
        tensor_size = tensor.size()[2]
        delta = tensor_size - target_size
        delta = delta // 2
        # 如果原始张量的尺寸为10，而delta为2，那么"delta:tensor_size - delta"将截取从索引2到索引8的部分，长度为6，以使得截取后的张量尺寸变为6。
        return tensor[:, :, delta:tensor_size - delta, delta:tensor_size - delta]

首先我实现了一个这样的函数。这个函数可以帮助我将tensor中心裁剪成target_tensor的尺寸，符合Unet网络的需求。

        # 第一次上采样，需要"Copy and crop"（复制并裁剪）
        up1 = self.up_conv_1(x10)  # 得到56*56*512
        # 需要对x8进行裁剪，从中心往外裁剪
        crop1 = self.crop_tensor(x8, up1)
        # 拼接操作
        up_1 = torch.cat([crop1, up1], dim=1)

这是第一次实现上采样并且进行拼接。

首先up1 = self.up_conv_1(x10)这段代码实现上采样，得到512x56x56的数据，x8就是经过conv4_2和relu操作后，处在左下角灰色箭头左边的数据，其维度是512x64x64，我们需要将其裁剪成up1的形状，因此可以调用self.crop_tensor函数，得到crop1，其维度和up1一样，都是512x56x56。

然后就可以进行拼接，使用torch.cat()函数对张量列表在指定维度上进行拼接，这里就是将crop1和up1进行在通道数维度上的拼接，最后拼接成1024x56x56大小的数据（由unet架构图中可以看出，crop1在前面，up1在后面）。

然后经过两次卷积后，继续上采样，copy and crop，然后进行拼接。

这是第二次的这个过程：上采样+裁剪+拼接

		# 第二次上采样，需要"Copy and crop"（复制并裁剪）
        up2 = self.up_conv_2(y2)
        # 需要对x6进行裁剪，从中心往外裁剪
        crop2 = self.crop_tensor(x6, up2)
        # 拼接
        up_2 = torch.cat([crop2, up2], dim=1)

同理：经过两次卷积后，继续上采样，copy and crop，然后进行拼接。

这是第三次的这个过程：上采样+裁剪+拼接

        # 第三次上采样，需要"Copy and crop"（复制并裁剪）
        up3 = self.up_conv_3(y4)
        # 需要对x4进行裁剪，从中心往外裁剪
        crop3 = self.crop_tensor(x4, up3)
        up_3 = torch.cat([crop3, up3], dim=1)

同理：经过两次卷积后，继续上采样，copy and crop，然后进行拼接。

这是第四次的这个过程：上采样+裁剪+拼接

        # 第四次上采样，需要"Copy and crop"（复制并裁剪）
        up4 = self.up_conv_4(y6)
        # 需要对x2进行裁剪，从中心往外裁剪
        crop4 = self.crop_tensor(x2, up4)
        up_4 = torch.cat([crop4, up4], dim=1)

最终代码展示

这个代码我敢肯定，这是全网最基础、最简单的代码，但是是最适合小白的代码。

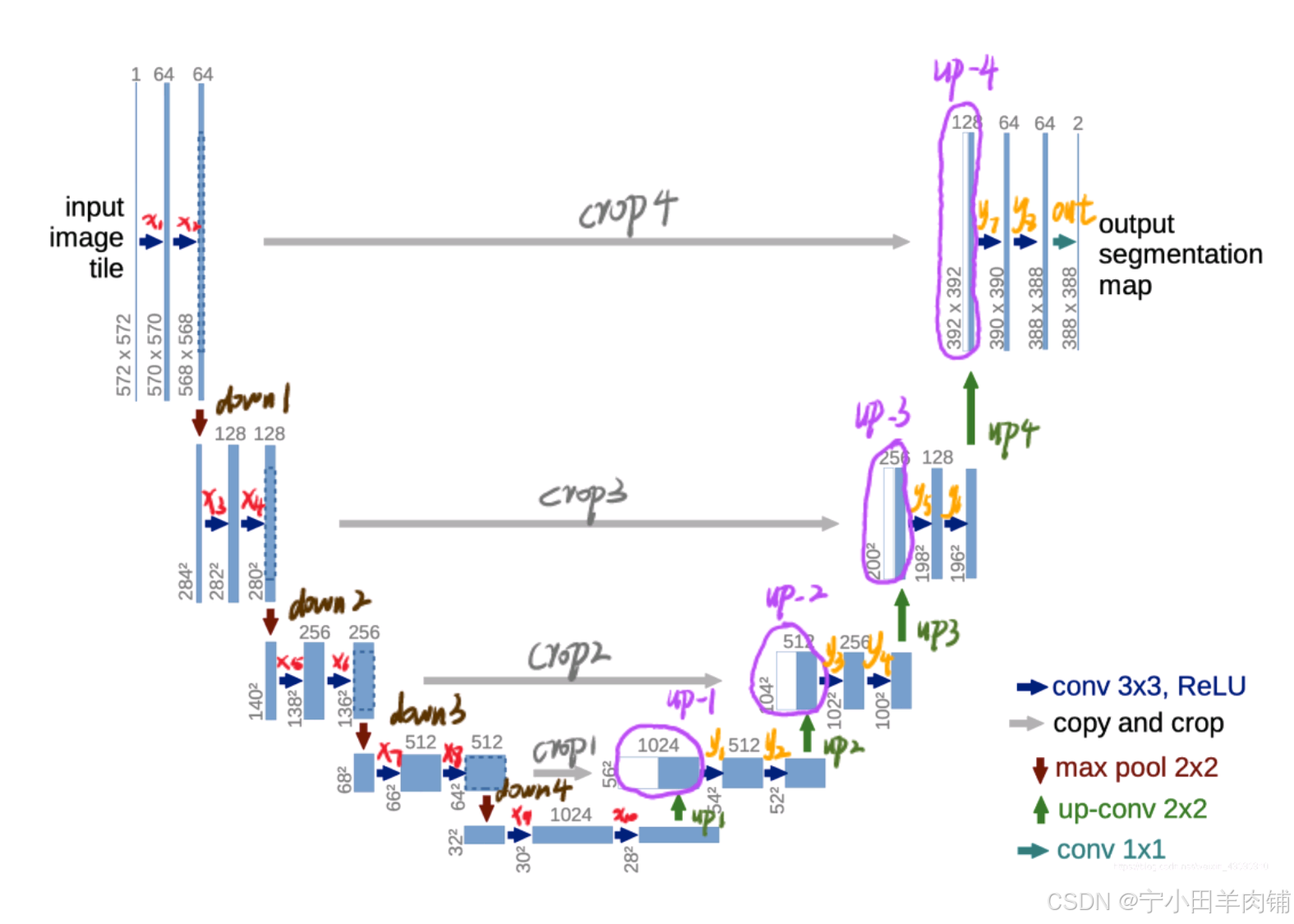

并且我配上了本代码的具体名称对应的层，比如x1就是第一个conv 3x3，大家可以自己对应着看。

import torch
import torch.nn as nn

class Unet(nn.Module):
    def __init__(self):
        super(Unet, self).__init__()
        self.conv1_1 = nn.Conv2d(in_channels=1, out_channels=64, kernel_size=3, stride=1, padding=0)  # 由572*572*1变成了570*570*64
        self.relu1_1 = nn.ReLU(inplace=True)
        self.conv1_2 = nn.Conv2d(64, 64, kernel_size=3, stride=1, padding=0)  # 由570*570*64变成了568*568*64
        self.relu1_2 = nn.ReLU(inplace=True)

        self.maxpool_1 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样，图片大小减半，通道数不变，由568*568*64变成284*284*64

        self.conv2_1 = nn.Conv2d(in_channels=64, out_channels=128, kernel_size=3, stride=1, padding=0)  # 284*284*64->282*282*128
        self.relu2_1 = nn.ReLU(inplace=True)
        self.conv2_2 = nn.Conv2d(128, 128, kernel_size=3, stride=1, padding=0)  # 282*282*128->280*280*128
        self.relu2_2 = nn.ReLU(inplace=True)

        self.maxpool_2 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  280*280*128->140*140*128

        self.conv3_1 = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=3, stride=1, padding=0)  # 140*140*128->138*138*256
        self.relu3_1 = nn.ReLU(inplace=True)
        self.conv3_2 = nn.Conv2d(256, 256, kernel_size=3, stride=1, padding=0)  # 138*138*256->136*136*256
        self.relu3_2 = nn.ReLU(inplace=True)

        self.maxpool_3 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  136*136*256->68*68*256

        self.conv4_1 = nn.Conv2d(in_channels=256, out_channels=512, kernel_size=3, stride=1, padding=0)  # 68*68*256->66*66*512
        self.relu4_1 = nn.ReLU(inplace=True)
        self.conv4_2 = nn.Conv2d(512, 512, kernel_size=3, stride=1, padding=0)  # 66*66*512->64*64*512
        self.relu4_2 = nn.ReLU(inplace=True)

        self.maxpool_4 = nn.MaxPool2d(kernel_size=2, stride=2)  # 采用最大池化进行下采样  64*64*512->32*32*512

        self.conv5_1 = nn.Conv2d(in_channels=512, out_channels=1024, kernel_size=3, stride=1, padding=0)  # 32*32*512->30*30*1024
        self.relu5_1 = nn.ReLU(inplace=True)
        self.conv5_2 = nn.Conv2d(1024, 1024, kernel_size=3, stride=1, padding=0)  # 30*30*1024->28*28*1024
        self.relu5_2 = nn.ReLU(inplace=True)

        # 接下来实现上采样中的up-conv2*2
        self.up_conv_1 = nn.ConvTranspose2d(in_channels=1024, out_channels=512, kernel_size=2, stride=2, padding=0) # 28*28*1024->56*56*512


        self.conv6_1 = nn.Conv2d(in_channels=1024, out_channels=512, kernel_size=3, stride=1, padding=0)  # 56*56*1024->54*54*512
        self.relu6_1 = nn.ReLU(inplace=True)
        self.conv6_2 = nn.Conv2d(512, 512, kernel_size=3, stride=1, padding=0)  # 54*54*512->52*52*512
        self.relu6_2 = nn.ReLU(inplace=True)

        self.up_conv_2 = nn.ConvTranspose2d(in_channels=512, out_channels=256, kernel_size=2, stride=2, padding=0) # 52*52*512->104*104*256

        self.conv7_1 = nn.Conv2d(in_channels=512, out_channels=256, kernel_size=3, stride=1, padding=0)  # 104*104*512->102*102*256
        self.relu7_1 = nn.ReLU(inplace=True)
        self.conv7_2 = nn.Conv2d(256, 256, kernel_size=3, stride=1, padding=0)  # 102*102*256->100*100*256
        self.relu7_2 = nn.ReLU(inplace=True)

        self.up_conv_3 = nn.ConvTranspose2d(in_channels=256, out_channels=128, kernel_size=2, stride=2, padding=0) # 100*100*256->200*200*128


        self.conv8_1 = nn.Conv2d(in_channels=256, out_channels=128, kernel_size=3, stride=1, padding=0)  # 200*200*256->198*198*128
        self.relu8_1 = nn.ReLU(inplace=True)
        self.conv8_2 = nn.Conv2d(128, 128, kernel_size=3, stride=1, padding=0)  # 198*198*128->196*196*128
        self.relu8_2 = nn.ReLU(inplace=True)

        self.up_conv_4 = nn.ConvTranspose2d(in_channels=128, out_channels=64, kernel_size=2, stride=2, padding=0) # 196*196*128->392*392*64


        self.conv9_1 = nn.Conv2d(in_channels=128, out_channels=64, kernel_size=3, stride=1, padding=0)  # 392*392*128->390*390*64
        self.relu9_1 = nn.ReLU(inplace=True)
        self.conv9_2 = nn.Conv2d(64, 64, kernel_size=3, stride=1, padding=0)  # 390*390*64->388*388*64
        self.relu9_2 = nn.ReLU(inplace=True)

        # 最后的conv1*1
        self.conv_10 = nn.Conv2d(in_channels=64, out_channels=2, kernel_size=1, stride=1, padding=0)

    # 中心裁剪，
    def crop_tensor(self, tensor, target_tensor):
        target_size = target_tensor.size()[2]
        tensor_size = tensor.size()[2]
        delta = tensor_size - target_size
        delta = delta // 2
        # 如果原始张量的尺寸为10，而delta为2，那么"delta:tensor_size - delta"将截取从索引2到索引8的部分，长度为6，以使得截取后的张量尺寸变为6。
        return tensor[:, :, delta:tensor_size - delta, delta:tensor_size - delta]

    def forward(self, x):
        x1 = self.conv1_1(x)
        x1 = self.relu1_1(x1)
        x2 = self.conv1_2(x1)
        x2 = self.relu1_2(x2)  # 这个后续需要使用
        down1 = self.maxpool_1(x2)

        x3 = self.conv2_1(down1)
        x3 = self.relu2_1(x3)
        x4 = self.conv2_2(x3)
        x4 = self.relu2_2(x4)  # 这个后续需要使用
        down2 = self.maxpool_2(x4)

        x5 = self.conv3_1(down2)
        x5 = self.relu3_1(x5)
        x6 = self.conv3_2(x5)
        x6 = self.relu3_2(x6)  # 这个后续需要使用
        down3 = self.maxpool_3(x6)

        x7 = self.conv4_1(down3)
        x7 = self.relu4_1(x7)
        x8 = self.conv4_2(x7)
        x8 = self.relu4_2(x8)  # 这个后续需要使用
        down4 = self.maxpool_4(x8)

        x9 = self.conv5_1(down4)
        x9 = self.relu5_1(x9)
        x10 = self.conv5_2(x9)
        x10 = self.relu5_2(x10)

        # 第一次上采样，需要"Copy and crop"（复制并裁剪）
        up1 = self.up_conv_1(x10)  # 得到56*56*512
        # 需要对x8进行裁剪，从中心往外裁剪
        crop1 = self.crop_tensor(x8, up1)
        up_1 = torch.cat([crop1, up1], dim=1)

        y1 = self.conv6_1(up_1)
        y1 = self.relu6_1(y1)
        y2 = self.conv6_2(y1)
        y2 = self.relu6_2(y2)

        # 第二次上采样，需要"Copy and crop"（复制并裁剪）
        up2 = self.up_conv_2(y2)
        # 需要对x6进行裁剪，从中心往外裁剪
        crop2 = self.crop_tensor(x6, up2)
        up_2 = torch.cat([crop2, up2], dim=1)

        y3 = self.conv7_1(up_2)
        y3 = self.relu7_1(y3)
        y4 = self.conv7_2(y3)
        y4 = self.relu7_2(y4)

        # 第三次上采样，需要"Copy and crop"（复制并裁剪）
        up3 = self.up_conv_3(y4)
        # 需要对x4进行裁剪，从中心往外裁剪
        crop3 = self.crop_tensor(x4, up3)
        up_3 = torch.cat([crop3, up3], dim=1)

        y5 = self.conv8_1(up_3)
        y5 = self.relu8_1(y5)
        y6 = self.conv8_2(y5)
        y6 = self.relu8_2(y6)

        # 第四次上采样，需要"Copy and crop"（复制并裁剪）
        up4 = self.up_conv_4(y6)
        # 需要对x2进行裁剪，从中心往外裁剪
        crop4 = self.crop_tensor(x2, up4)
        up_4 = torch.cat([crop4, up4], dim=1)

        y7 = self.conv9_1(up_4)
        y7 = self.relu9_1(y7)
        y8 = self.conv9_2(y7)
        y8 = self.relu9_2(y8)

        # 最后的conv1*1
        out = self.conv_10(y8)
        return out
if __name__ == '__main__':
    input_data = torch.randn([1, 1, 572, 572])
    unet = Unet()
    output = unet(input_data)
    print(output.shape)
    # torch.Size([1, 2, 388, 388])

这段代码包括空行在内，一共写了160行++，因为我是初学者，我懂初学者的痛。

网上的代码是经过封装的，因为Unet网络中涉及到很多重复的操作，大家为了简便代码，都通过定义相同操作的类，通过调用，从而减少代码量，使得代码看起来简短一些。但是这就不利于初学者去学习了，因为一般，大家都不喜欢嵌套，跳来跳去会容易晕（除非你一步一步debug）。

正是由于这一点，我才花了很多时间，来写这个博客，想着从初学者的角度，如何逐行编写网络结构。

后续也会打算从这篇文章开始，把重复操作的步骤，通过定义成类，进行调用，从而使得代码简短一些，也更加符合大佬们的写法。

我相信，经过这两天，VGG16+Unet网络架构从零到一的编写，大家的能力会得到很大的提升。

二、网络结构详解

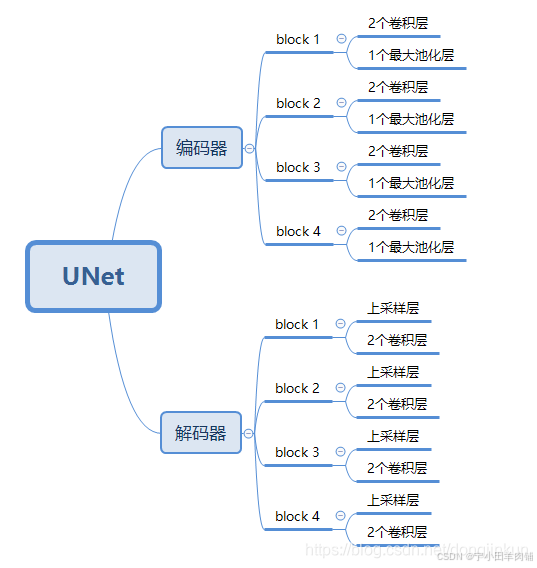

UNet总体上分为编码器和解码器，其中编码器负责提取特征信息，解码器负责还原特征信息；编码器主要由4个块组成，每个块分别由2个卷积层、1个最大池化层组成。解码器也是由4个块组成，每个块都是由1个上采样层、2个卷积层组成，详细信息请见下图。

三、网络组成部分实现

第1步：导入需要的包

import torch
import torch.nn as nn
import torch.nn.functional as F

第2步：我们需要自定义一个卷积的基础块，该基础块由2个卷积层组成。

class DoubleConv(nn.Module):
    """(convolution => [BN] => ReLU) * 2"""

    def __init__(self, in_channels, out_channels, mid_channels=None):
        super().__init__()
        if not mid_channels:
            mid_channels = out_channels
        self.double_conv = nn.Sequential(
            nn.Conv2d(in_channels, mid_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(mid_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(mid_channels, out_channels, kernel_size=3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.double_conv(x)

第3步：我们需要自定义一个编码器的基础块，该块由1个最大池化层和第2步的卷积基础块组成。

class Down(nn.Module):
    """Downscaling with maxpool then double conv"""

    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(2),
            DoubleConv(in_channels, out_channels)
        )

    def forward(self, x):
        return self.maxpool_conv(x)

第4步：我们需要自定义一个解码器的基础块，该基础块由1个上采样层和2个卷积层组成。

class Up(nn.Module):
    """Upscaling then double conv"""

    def __init__(self, in_channels, out_channels, bilinear=True):
        super().__init__()

        # if bilinear, use the normal convolutions to reduce the number of channels
        if bilinear:
            self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)  # 双线性插值
            self.conv = DoubleConv(in_channels, out_channels, in_channels // 2)
        else:
            self.up = nn.ConvTranspose2d(in_channels, in_channels // 2, kernel_size=2, stride=2)  # 转置卷积
            self.conv = DoubleConv(in_channels, out_channels)

    def forward(self, x1, x2):
        x1 = self.up(x1)
        # input is CHW
        diffY = x2.size()[2] - x1.size()[2]
        diffX = x2.size()[3] - x1.size()[3]

        x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2,
                        diffY // 2, diffY - diffY // 2])
        x = torch.cat([x2, x1], dim=1)
        return self.conv(x)

第5步：定义一个最后的输出层

class OutConv(nn.Module):
    def __init__(self, in_channels, out_channels):
        super(OutConv, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)

    def forward(self, x):
        return self.conv(x)

四、网络结构实现

第1步：我们需要把上述定义的类一股脑的导入到你要定义的网络文件中，因为每个人的文件夹不同，这里就不详细讲述。
第2步：初始化你的网络模型参数

第3步：编写前向传播方法

class UNet(nn.Module):
    def __init__(self, args, n_channels, n_classes, bilinear=True):
        super(UNet, self).__init__()  # 简单点讲：就是子类使用父类的初始化方法进行初始化，这会使得代码非常的整洁
        self.n_channels = n_channels
        self.n_classes = n_classes
        self.bilinear = bilinear
        """DoubleConv <-> (convolution => [BN] => ReLU) * 2"""
        self.inc = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512, 256 // factor, bilinear)
        self.up3 = Up(256, 128 // factor, bilinear)
        self.up4 = Up(128, 64, bilinear)
        self.outc = OutConv(64, n_classes)

    def forward(self, x):
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)
        x = self.up1(x5, x4)
        x = self.up2(x, x3)
        x = self.up3(x, x2)
        x = self.up4(x, x1)
        logits = self.outc(x)
        return logits
