NXP PCF85063芯片的实时时钟

1.背景

最近在公司的一个项目用用到了PCF85063，在下批量的出现了晶振起振，CLKOUT有输出，但是时钟不走的情况。后来通过现象复现找到了原因：当OSC输入接死的情况下，再接上电源，之后再撤掉OSC接死的情况，就会发生内部计算时钟停止。大概300台机器里面会有1-2两台会有这种情况，可能跟产线组装有关系。

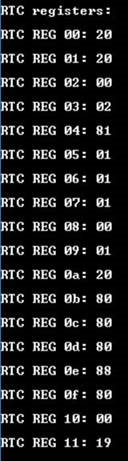

此时打印出来的所有寄存器的值如下：

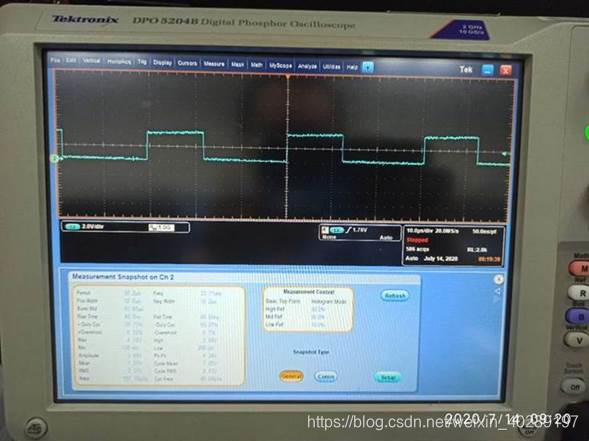

CLKOUT管脚上面出来的波形如下：

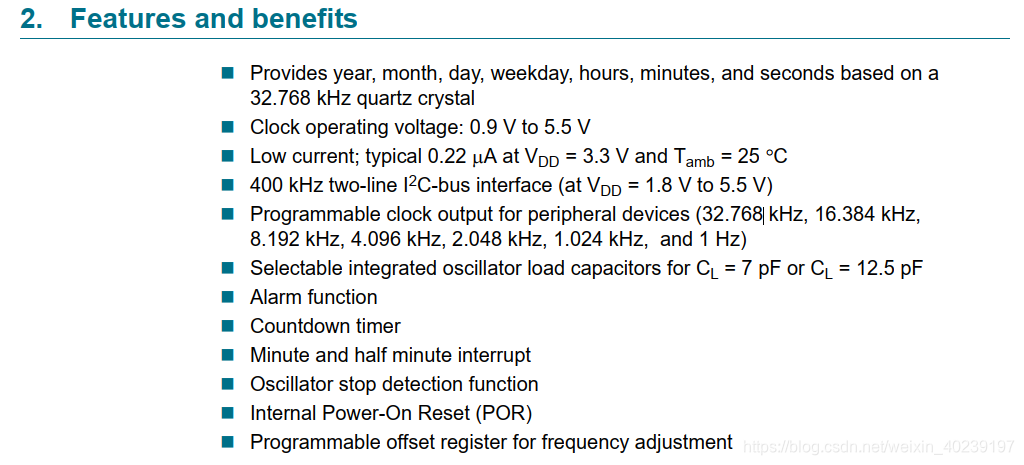

2. PCF85063功能

I2C接口,32.768KHz晶振，电压0.9V起，0.22uA微电流，重要的是，它有一个晶振停止检测功能。在实际使用的时候，在发生停止的时候，一定要及时的清掉STOP，否则就会发生上述的问题。

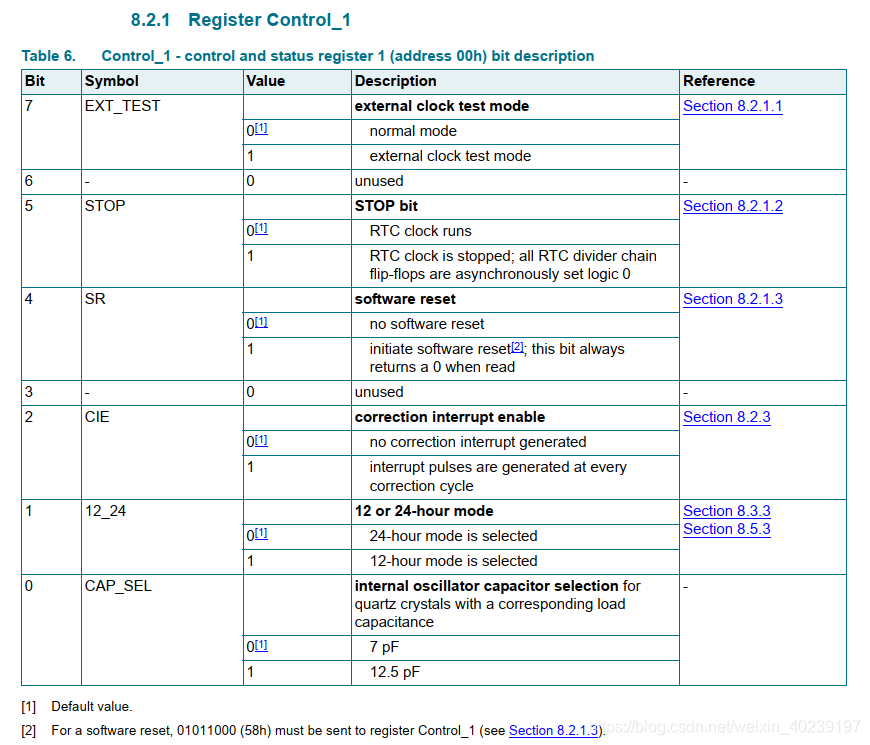

3. 控制寄存器1

default的值也不是完全是这样，按死OSC，default会发生变化。在初始化或者设置时钟的时候，STOP清零。
