关于学习西门子博途S7-1200，定时器和计数器是非常重要的指令，也是在编程过程中常常要使用到的，比如在STEP7中一般是使用S5定时器，在博途中就是IEC定时器，IEC定时器使用使用背景数据块的，如果每调用一次IEC定时器或计数器，就产生一个背景数据块，程序很臃肿，以前文章中关于定时器和计数器如何减少背景数据块的使用(链接：如何在STEP 7 (TIA Portal) 中定义定时器及计数器？
S7-1200指令讲解之定时器指令)。很多朋友还是有很多疑问，今天小编在这里主要针对S7-1200定时器多重背景如何使用进行介绍。

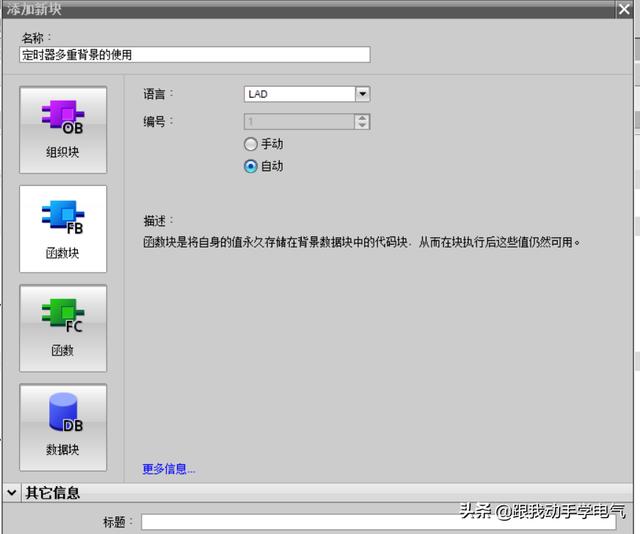

一、新建一个FB块，并在FB块中编程，实现每隔2s触发一个信号。

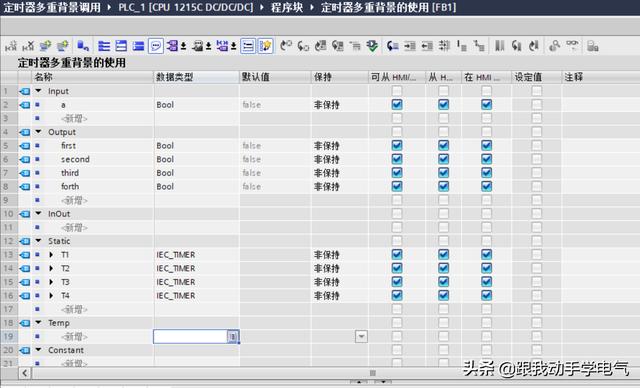

在FB接口中定义如下变量

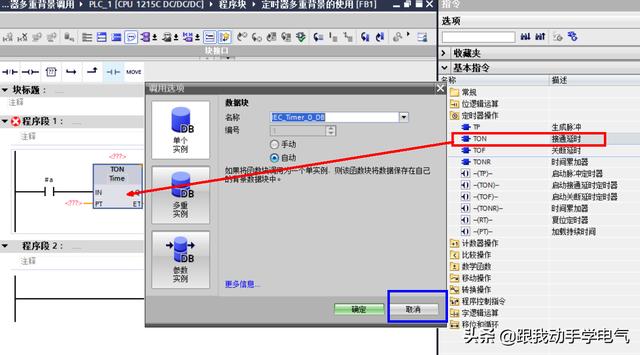

在程序中拖拽一个TON定时器，提示生成背景数据块，点击取消。

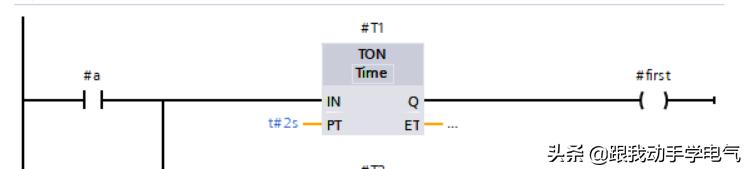

然后在定时器中选择形参T1，并设定延时2s，触发第一个点first。如下图所示

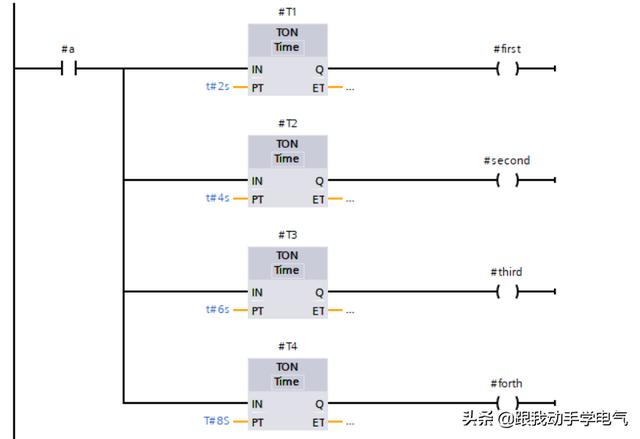

同样道理一次添加后三个点，如下图所示：
这样在FB块中，我们调用四次定时器，但是不产生背景数据块。
二、在OB1中调用FB块

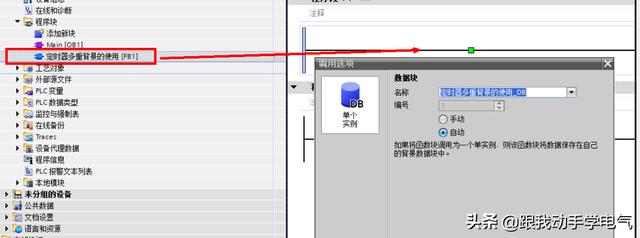

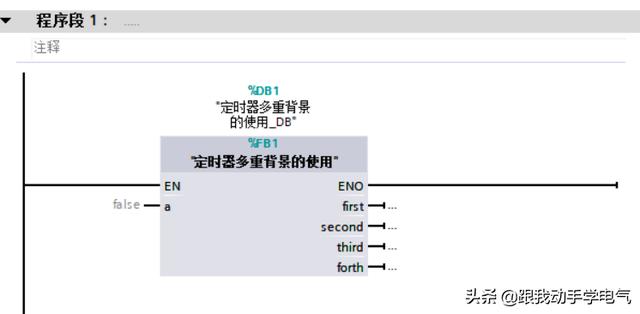

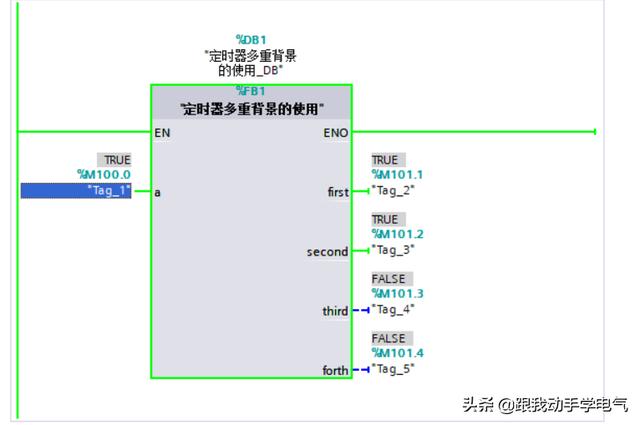

将FB块拖拽到OB1中

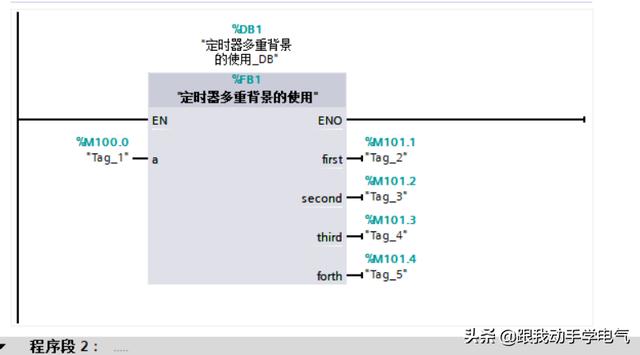

赋予相应的实参。

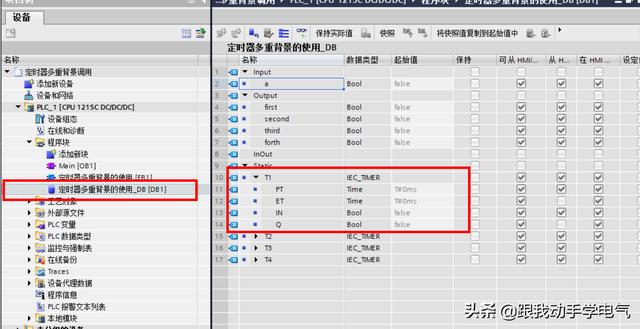

FB的背景数据块的参数：
三、下载到仿真器中

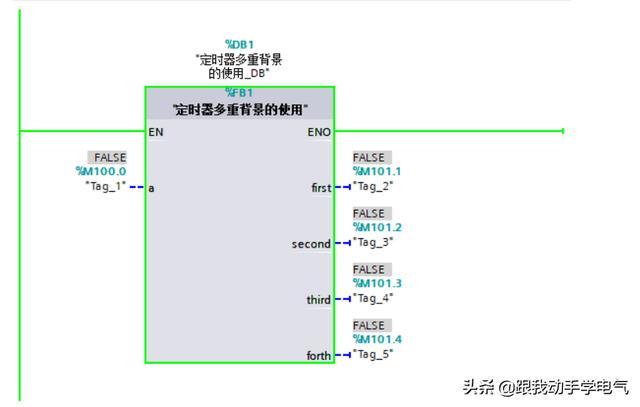

每个2s触发一个信号：
