单bit跨时钟域实现总结

一、概述

在网上看到一篇单bit跨时钟域的verilog HDL实现代码，为便于以后查看归纳到本文中，重点对其中一些实现技巧做总结。

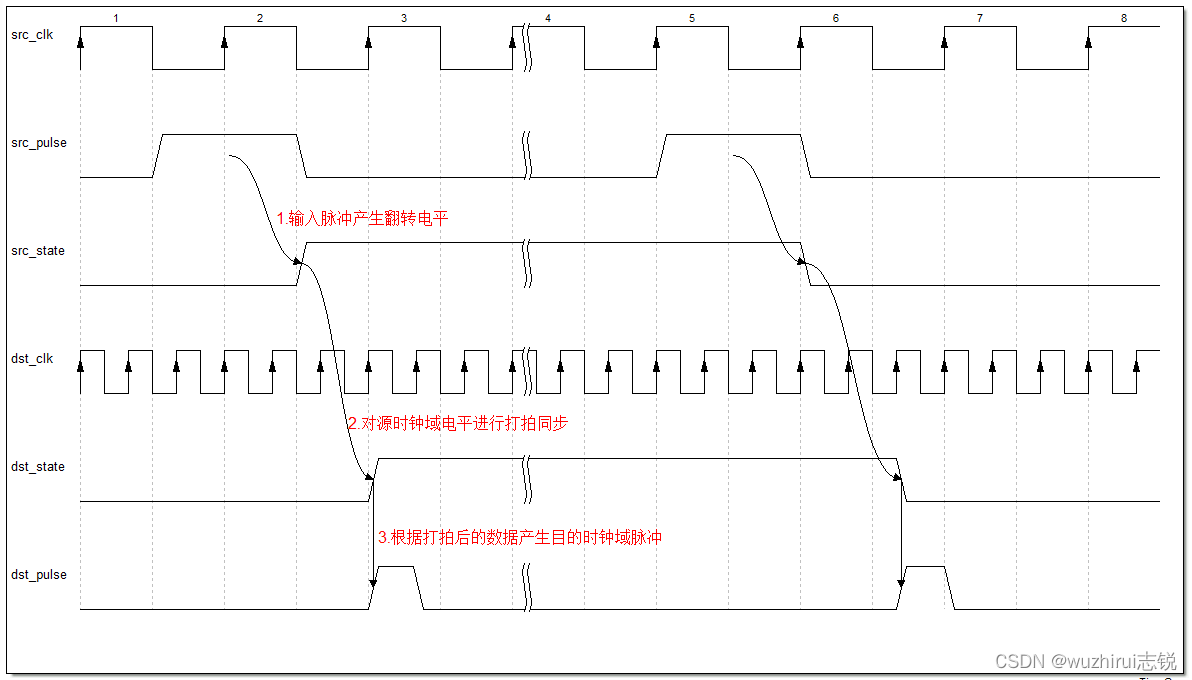

二、跨时钟域时序图

跨时钟域的时序图说明如下：
1） 将src_clk时钟域的输入脉冲转换为src_clk时钟域的电平信号src_state；
2）对src_data电平信号进行打拍（一般可打2拍）同步到dst_clk时钟域；
3）对dst_clk时钟域的电平信号进行边沿检测，产生dst_clk时钟域的脉冲；

三、verilog HDL实现代码及关键点（见代码注释）

module PULSE_SYNC
    (
        src_clk     , //source clock
        src_rst_n   , //source clock reset (0: reset)
        src_pulse   , //source clock pulse in
        dst_clk     , //destination clock
        dst_rst_n   , //destination clock reset (0:reset)
        dst_pulse     //destination pulse out
    );

//PARA   DECLARATION


//INPUT  DECLARATION
input               src_clk     ; //source clock
input               src_rst_n   ; //source clock reset (0: reset)
input               src_pulse   ; //source clock pulse in

input               dst_clk     ; //destination clock
input               dst_rst_n   ; //destination clock reset (0:reset)

//OUTPUT DECLARATION
output              dst_pulse   ; //destination pulse out

//INTER  DECLARATION
reg                 src_state   ;
reg                 state_dly1  ;
reg                 state_dly2  ;
reg                 dst_state   ;
wire                dst_pulse   ;

//--========================MODULE SOURCE CODE==========================--

always @(posedge src_clk or negedge src_rst_n)
begin
    if(src_rst_n == 1'b0)
        src_state   <= 1'b0 ;
    else if (src_pulse)
        src_state   <= ~src_state ;//在发送时钟域，在两次输入信号高脉冲之间拉高的方法
end

always @(posedge dst_clk or negedge dst_rst_n)
begin
    if(dst_rst_n == 1'b0)
        begin
            state_dly1  <= 1'b0 ;
            state_dly2  <= 1'b0 ;
            dst_state   <= 1'b0 ;
        end
    else
        begin
            state_dly1  <= src_state ;
            state_dly2  <= state_dly1;
            dst_state   <= state_dly2;
        end
end

assign dst_pulse = dst_state ^ state_dly2 ;//产生边缘检测的实现方法

endmodule

四、增加了握手机制

分析上面同步器的基本设计原理：
（1）源时钟域脉冲转换为源时钟域电平信号；
（2）对单bit电平信号进行打拍的异步处理；
（3）在目的时钟域中进行脉冲还原。

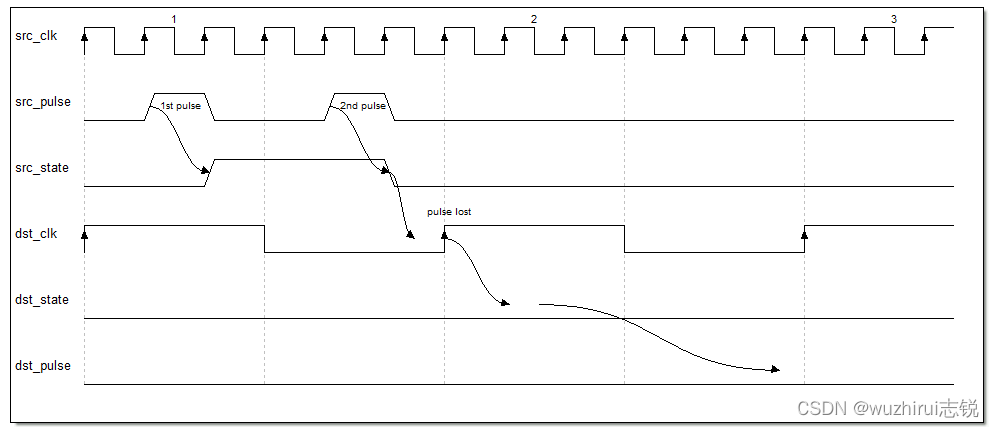

我们可以发现该同步器的控制传递是单向的，即仅从源时钟域到目的时钟域，目的时钟域并没有状态反馈。假设存在如下应用：源时钟域中的第一个脉冲和第二个脉冲间隔过短，第一个脉冲未完成同步，第二脉冲又将状态清空，导致最终脉冲同步丢失。

要解决以上同步问题，需要引入异步握手机制，保证每个脉冲都同步成功，同步成功后再进行下一个脉冲同步。握手原理如下：
sync_req: 源时钟域同步请求信号，高电平表示当前脉冲需要同步；
sync_ack: 目的时钟域应答信号，高电平表示当前已收到同步请求。

五、实现过程

完整同步过程分为以下4个步骤：
（1） 同步请求产生；当同步器处于空闲（即上一次已同步完成）时，源同步脉冲到达时产生同步请求信号sync_req;
（2） 同步请求信号sync_req同步到目的时钟域，目的时钟域产生脉冲信号并将产生应答信号sync_ack；
（3） 同步应答信号sync_ack同步到源时钟域，源时钟域检测到同步应答信号sync_ack后，清除同步请求信号；
（4） 目的时钟域检测到sync_req撤销后，清除sync_ack应答；源时钟域将到sync_ack清除后，认为一次同步完成，可以同步下一个脉冲。

module HANDSHAKE_PULSE_SYNC
    (
        src_clk         , //source clock
        src_rst_n       , //source clock reset (0: reset)
        src_pulse       , //source clock pulse in
        src_sync_fail   , //source clock sync state: 1 clock pulse if sync fail.
        dst_clk         , //destination clock
        dst_rst_n       , //destination clock reset (0:reset)
        dst_pulse       //destination pulse out
    );

//PARA   DECLARATION


//INPUT  DECLARATION
input               src_clk     ; //source clock
input               src_rst_n   ; //source clock reset (0: reset)
input               src_pulse   ; //source clock pulse in

input               dst_clk     ; //destination clock
input               dst_rst_n   ; //destination clock reset (0:reset)

//OUTPUT DECLARATION
output              src_sync_fail   ; //source clock sync state: 1 clock pulse if sync fail.
output              dst_pulse       ; //destination pulse out


//INTER  DECLARATION
wire                dst_pulse       ;
wire                src_sync_idle   ;
reg                 src_sync_fail   ;
reg                 src_sync_req    ;
reg                 src_sync_ack    ;
reg                 ack_state_dly1  ;
reg                 ack_state_dly2  ;
reg                 req_state_dly1  ;
reg                 req_state_dly2  ;
reg                 dst_req_state   ;
reg                 dst_sync_ack    ;

//--========================MODULE SOURCE CODE==========================--


//--=========================================--
// DST Clock :
// 1. generate src_sync_fail;
// 2. generate sync req
// 3. sync dst_sync_ack
//--=========================================--
assign src_sync_idle = ~(src_sync_req | src_sync_ack );

//report an error if src_pulse when sync busy ;
always @(posedge src_clk or negedge src_rst_n)
begin
    if(src_rst_n == 1'b0)
        src_sync_fail   <= 1'b0 ;
    else if (src_pulse & (~src_sync_idle))
        src_sync_fail   <= 1'b1 ;
    else
        src_sync_fail   <= 1'b0 ;
end

//set sync req if src_pulse when sync idle ;
always @(posedge src_clk or negedge src_rst_n)
begin
    if(src_rst_n == 1'b0)
        src_sync_req    <= 1'b0 ;
    else if (src_pulse & src_sync_idle)
        src_sync_req    <= 1'b1 ;
    else if (src_sync_ack)
        src_sync_req    <= 1'b0 ;
end

always @(posedge src_clk or negedge src_rst_n)
begin
    if(src_rst_n == 1'b0)
        begin
            ack_state_dly1  <= 1'b0 ;
            ack_state_dly2  <= 1'b0 ;
            src_sync_ack    <= 1'b0 ;
        end
        else
        begin
            ack_state_dly1  <= dst_sync_ack     ;
            ack_state_dly2  <= ack_state_dly1   ;
            src_sync_ack    <= ack_state_dly2   ;
        end
end

//--=========================================--
// DST Clock :
// 1. sync src sync req
// 2. generate dst pulse
// 3. generate sync ack
//--=========================================--
always @(posedge dst_clk or negedge dst_rst_n)
begin
    if(dst_rst_n == 1'b0)
        begin
            req_state_dly1  <= 1'b0 ;
            req_state_dly2  <= 1'b0 ;
            dst_req_state   <= 1'b0 ;
        end
    else
        begin
            req_state_dly1  <= src_sync_req     ;
            req_state_dly2  <= req_state_dly1   ;
            dst_req_state   <= req_state_dly2   ;
        end
end

//Rising Edge of dst_state generate a dst_pulse;
assign dst_pulse = (~dst_req_state) & req_state_dly2 ;

//set sync ack when src_req = 1 , clear it when src_req = 0 ;
always @(posedge dst_clk or negedge dst_rst_n)
begin
    if(dst_rst_n == 1'b0)
        dst_sync_ack    <= 1'b0;
    else if (req_state_dly2)
        dst_sync_ack    <= 1'b1;
    else
        dst_sync_ack    <= 1'b0;
end


endmodule
