Stm32的ADC功能介绍及相关代码

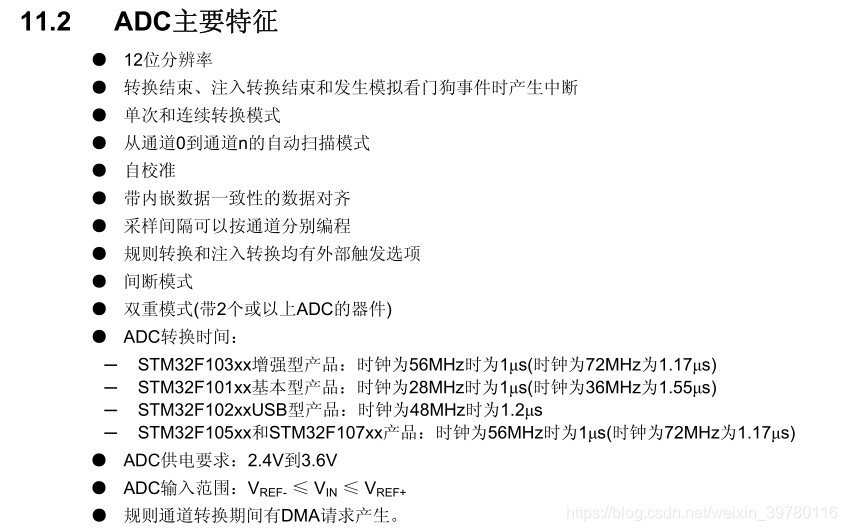

特性

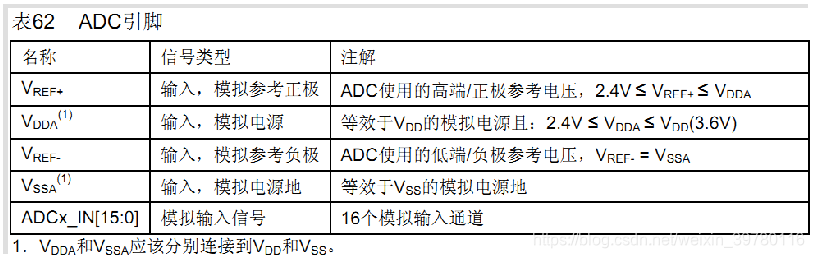

此图来自中文参考手册，作为下面的整体概述。

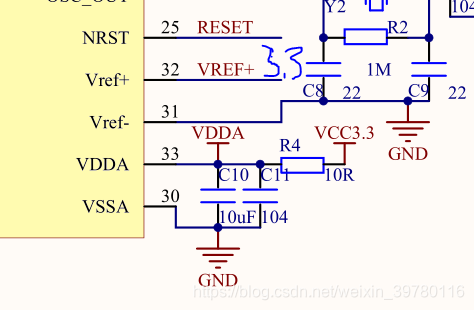

ADC正常工作时的电路连接：

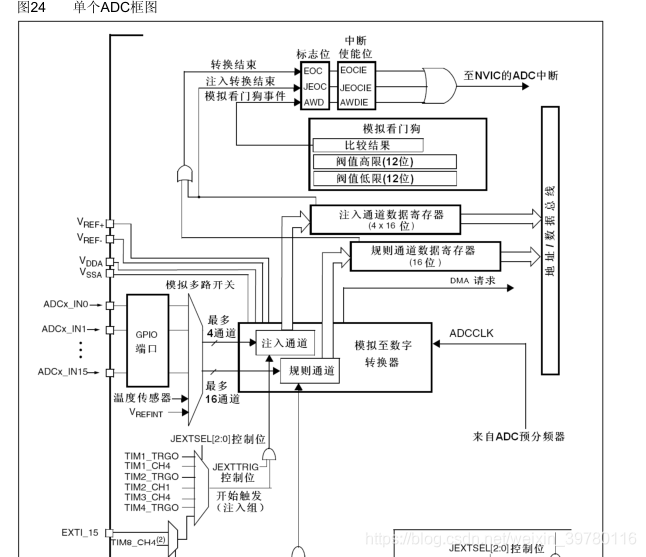

ADC的内部结构图：

从上面的内部结构图可以看出stm32与其他低端的单片机不同的地方是：可以通过定时器事件触发ADC的转换，但只支持注入通道。那么注入通道和规则通道又是什么？

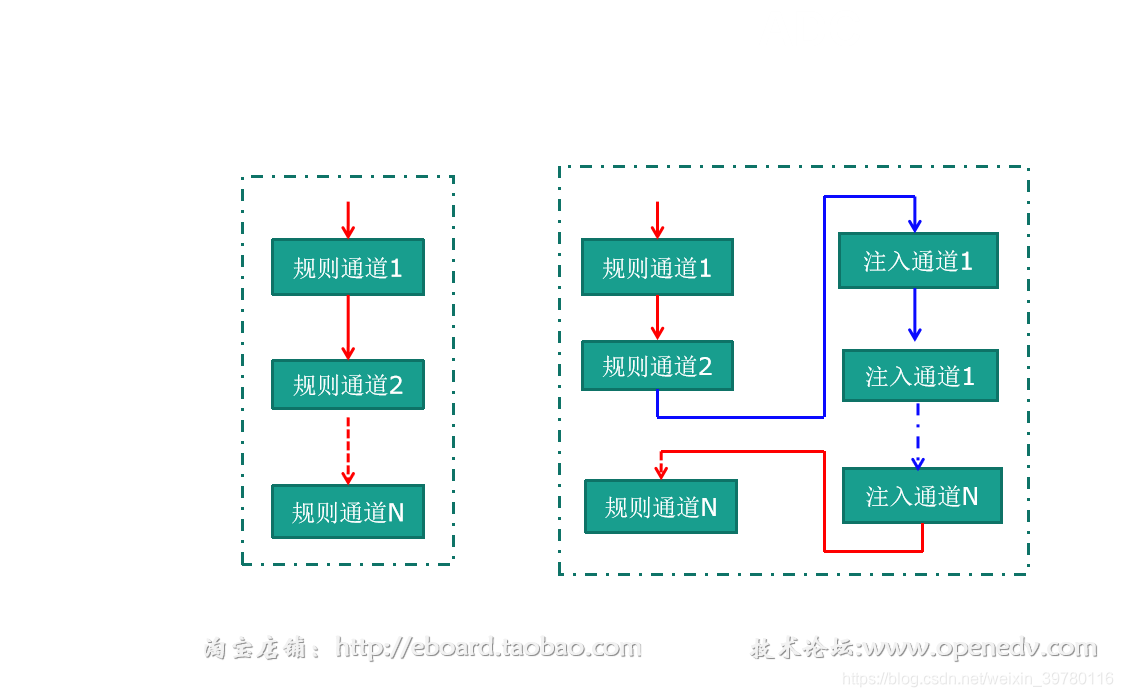

注入通道与规则通道：

上面的图形象的说明了注入通道与规则通道的区别：规则通道相当于正常的程序运行一通道完成后接着另一通道（当然这要开启连续或者扫描模式才行），而注入通道相当于程序的中断，也就是说它可以打断规则通道的ADC转换去优先转换另一条同的ADC转换；比如说在连续转换中现在转换到了2通道，此时因为定时器事件发生触发ADC去转换配置为注入通道的通道4，转换完成后就去规则通道2继续未完成的规则通道转换。
