Stm32的Flash模拟EEPROM与BOOT基本了解

最新推荐文章于 2025-01-17 23:29:13 发布

原创

最新推荐文章于 2025-01-17 23:29:13 发布 · 1.1k 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#stm32的flash

本文详细介绍了STM32的Flash模块，包括存储器组织、通用地址空间和FLASH的读取。主存储器根据容量分为不同大小的页，信息块包含启动程序代码和用户选择字节。Flash的读取可以直接在通用地址空间进行。编程步骤涉及解锁、编程和擦除。文章还提及了STM32的BOOT启动选项和地址范围。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

闪存模块存储器组织

按照不同容量，存储器组织成32个1K字节/页（小容量），128个1K字节/页（中容量），256个2K字节/页（大容量）的主存储器和一些信息块等

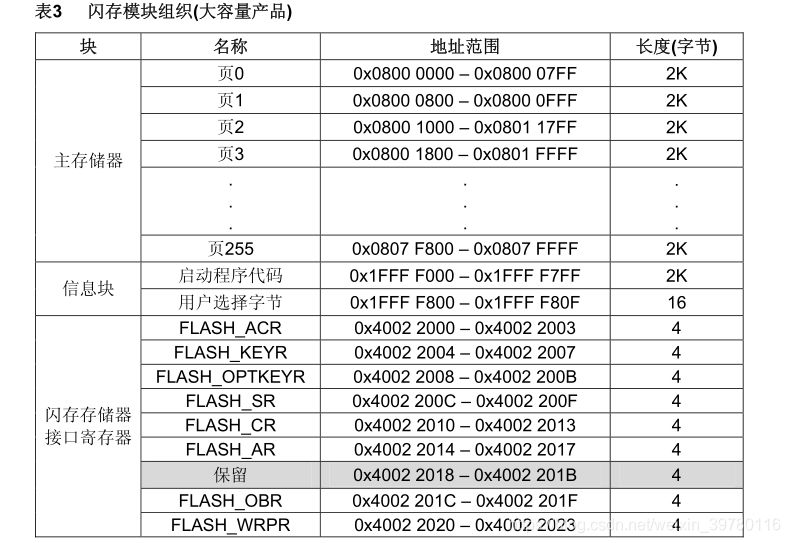

下面这张图是大容量产品的Flash内部图：
在这里插入图片描述
主要分为三个部分：主存储器、信息块和闪存存储器接口寄存器；

主存储器：也就是我们常说的储存量的大小，比如：stm32ZET6的flash有512K，说的就是这块的容量；该部分用来存放代码和数据常数（如const类型的数据）。对于大容量产品，其被划分为256页，每页2K字节。注意，小容量和中容量产品则每页只有1K字节。从上图可以看出主存储器的起始地址就是0X08000000；起始地址时说的是stm32通用地址空间的绝对地址，下面会说到通用地址空间。

信息块：该部分分为2个小部分，其中启动程序代码（系统存储器），是用来存储ST自带的启动程序，用于串口下载代码，当B0接V3.3，B1接GND的时候，运行的就是这部分代码。用户选择字节，则一般用于配置写保护、读保护等功能。

闪存存储器接口寄存器：该部分用于控制闪存读写等，是整个闪存模块的控制机构。

三个部分中，主存储器和信息块是可以由stm32的外部引脚BOOT[1-0]来选择启动的，

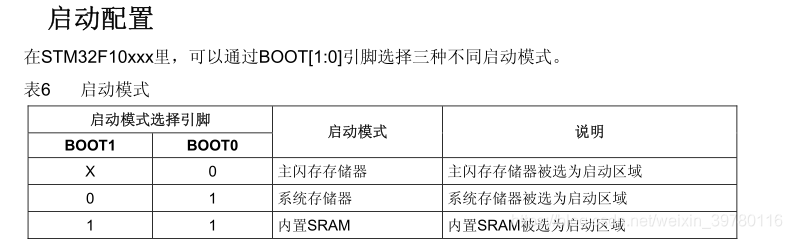

下面是控制BOOT[1-0]改变启动空间：
在这里插入图片描述
信息块（系统存储器）:B0接V3.3，B1接GND的时候
主存储器：B0、B1都接GND

通用地址空间

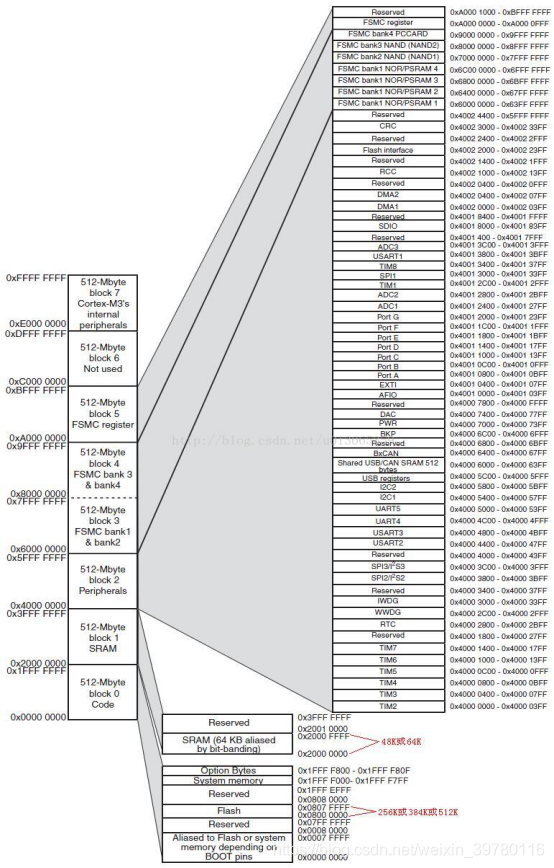

Cortex-M3的地址空间有4G，但它只对这4G空间作了预先的定义，把4G空间分成8个块，每块大小为512M，并指出各段该分给哪些设备。具体的实现由芯片厂商决定，厂商可以设计出具有自己特色的产品。下图是Cortex-M3的存储器映射图
在这里插入图片描述
可以看出前边讲的flash主存储器的起始地址就是0X08000000,对应的就是上面的地址空间，CPU访问外部器件以及数据都是通过地址线来访问的，所以每个器件都会占用一段通用地址空间的一段连续的地址。
