单片机最小系统硬件电路图_关于单片机最小系统的介绍

本文介绍了单片机最小系统的组成及其重要性。主要包括电源电路、时钟电路、复位电路及LED电路等内容。电源电路确保了单片机正常工作所需的稳定电压;时钟电路提供了精确的脉冲信号;复位电路确保单片机能够正常启动;LED电路用于指示系统状态。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

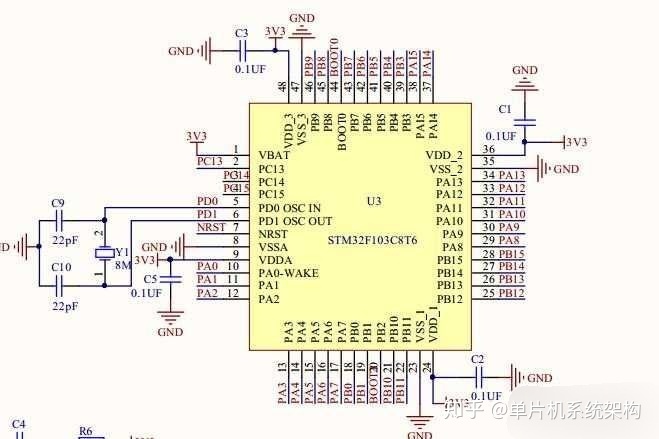

单片机最小系统是指单片机可以正常执行程序的最简工作环境,例如仅仅点亮一颗LED的最小系统。单片机最小系统一般包括以下电路模块:


1. 电源电路,它是所有电子电路正常工作的驱动源泉。一般来说单片机电压在5V或者3.3V居多,多采用电源芯片来产生合适电压和电流。在一个完整的单片机系统中,分为多种模块供电,例如在一个智能车系统中,有主控电源,驱动电源等,这样可以提高系统电源稳定性,使主控工作环境不受其他模块干扰。

2. 时钟电路为单片机提供一个频率和幅度稳定的脉冲 序列,单片机以此脉冲将内部电路协调一致,同步工作。在单片机中,一般选用8MHz,12MHz和25MHz的晶振,它们可以产生一个精度很高的脉冲。有的单片机内部,例如STM32系列微控制器内部含有PLL,可以进行倍频把工作频率提高至几十兆甚至于几百兆。

3. 复位电路是从外部将单片机重新启动的辅助电路,一般在上电阶段或者调试过程中起作用。复位电路多使用电容和电阻搭建一个RC充电和放电电路,在上电阶段或者调试过程中,在单片机复位端产生一个持续的几十毫秒的复位电平。

4. LED电路并不是最小系统必要的,但是每个系统都会配置,用作系统状态指示。最简单的LED驱动电路是串联一个合适的电阻,负极接入单片机引脚,正极接一个合适电压,单片机便可以通过程序控制LED。
