PCIe协议作为SSD的高级标准，采用高速差分总线和端到端连接。Lane是传输回路，由两组差分信号组成，抗干扰能力强。PCIe分为Gen1/2/3，Gen4即将发布。协议包括事务层、数据链路层和物理层，确保数据同步传输。PCIe链路对等，扩展需Switch。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

SSD的协议标准除了SATA，还有一个更先进的协议标准，就是PCIe。PCIe总线使用了高速差分总线，并采用了端到端的连接方式。

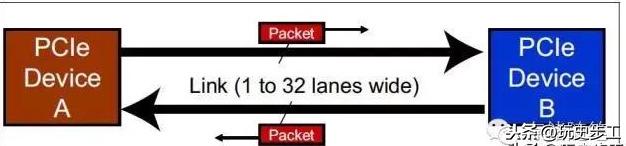

两个设备之间的的传输通道，称为Link，由1,2, 4, 8, 16, 32个Lane组成。Lane的数目代表Link的传输宽度(x1, x2, x4, x8, x16, x32)。


Lane又是何方神圣呢？

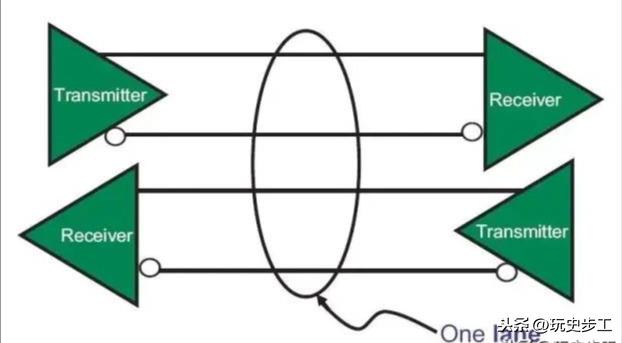

Lane是发送端与接收端之间的一个传输回路。由两组差分信号组成。如下图，

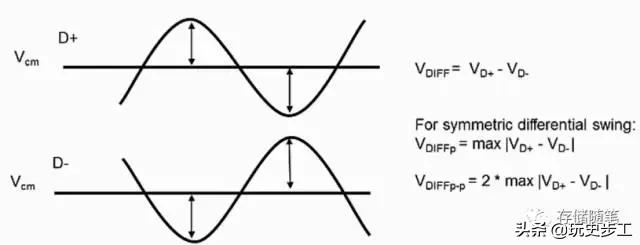

扩展：PCIe链路使用差分信号进行数据传送，一个差分信号由D+和D-两根信号组成，信号接收端通过比较这两个信号的差值，判断发送端发送的是逻辑“1”还是逻辑“0”。


与单端信号相比，差分信号抗干扰的能力更强，能有效抑制电磁干扰EMI(Electro Magnetic I
