一. 引言

在实际项目中，环形比例图（Doughnut Chart）是一类非常常见的可视化组件。无论是占比展示、胜平负预测、评分分布，还是业务数据分析，都经常会用到类似的“多段圆环 + 外部标注”的图形。虽然它看起来有一定的几何和绘图逻辑，但实现本身并不复杂。本文将从“图形结构”开始，层层拆解如何在 iOS 中用 UIKit + Core Graphics 绘制一个带标注、带间距、支持 SwiftUI 的环形比例图，并结合示例代码逐段解析其核心实现细节。

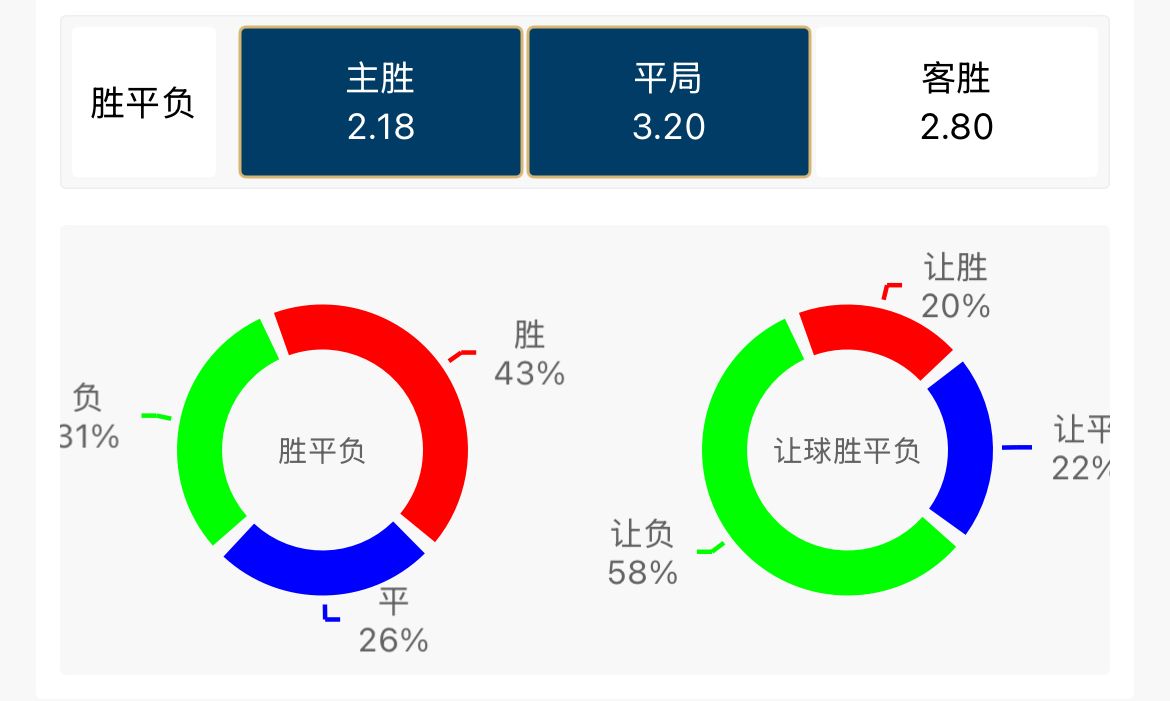

二. 图形布局结构解析

我们先来分析一下图形的布局结构，以方便我们清楚要做哪些内容，图形其实主要有5个要素组成：

1. 圆环主体（多段组成）：

一个圆环被划分为多段，弧长与对应占比成正比。
段与段之间有可见的间距（gap），使视觉区分更清晰。

2. 段落间距（Gaps）

每段弧线的起始角和结束角都向内缩一点形成留白。

3. 小标注（Callout）

每段包含一个“折线 + 文本”的标注：

从该段中心角沿外法线绘制一条短的垂直线；
再接一段左右方向的水平线；
文本标签（如“胜 60%”）放在水平线末端。

4.中心标题

一个简单的居中文字用于显示当前图表的类型或含义。

5. 颜色与布局细节

每段颜色独立；
文本颜色偏灰、保证轻量的视觉风格；
整个视图背景透明，便于嵌入任意页面。

这其中比较重要的内容一个是圆环主体，段落间距，以及标注部分。

三. 实现思路解析

在这里我们首先来解析一下三个主要部分的实现思路，可以帮助我们在实现过程中思路更清晰。

1. 绘制圆环及gap

绘制圆环的核心方法是使用贝塞尔曲线的UIBezierPath(arcCenter:radius:startAngle:endAngle:clockwise:) 方法来绘制一段一段的圆弧。

输入数据转换为占比；
计算每段弧长角度；
每段起止角扣掉一点 gap；
设置 lineWidth 实现环形粗细。

2. 绘制标注折线

折线呢我们首先要获取每段圆弧的中心切线，然后计算出法线，绘制出一小段法线之后呢，再绘制出一点左右方向的水平线。

段中心角 midAngle = (start' + end') / 2；
沿该方向计算外法线（与切线垂直）；
从圆环外边界先延伸一小段；
再画一条左右方向的水平线；
根据 cos(midAngle) 判断属于左侧还是右侧。

3. 标签定位

标签虽然只是一个普通的UILabel但是位置计算我们仍然需要花点心思。

标签中心点跟随水平线末端左右偏移 10px；
再加半个 Label 宽度，确保视觉上居中；

四. 代码实现与核心逻辑解析

为了让代码结构更易理解，本节将环形比例图的实现拆分为五个部分，分别对应 UI 结构、圆弧绘制、标注折线绘制、标签位置计算以及 SwiftUI 桥接。

整个实现基于 ZMSkyEyeDoughnutUIView，并通过 UIViewRepresentable 暴露给 SwiftUI 使用。

4.1 视图整体结构（属性、初始化、setupView）

首先定义该视图的基本属性，包括：

数据（百分比）
每段颜色
类型（标题）
三个标签（胜、平、负）
中心标题

并在 init 中进行赋值，随后在 setupView 中完成 UI 元素的初始化与样式设置。

示例代码（结构部分）:

class ZMSkyEyeDoughnutUIView: UIView {

    var array: [Int]
    var colors: [UIColor]
    var predictType: ZMAIPredictType

    private let labelWidth = 26.0
    private let labelHeight = 34.0

    private let centerLabel = UILabel()
    private let winLabel = UILabel()
    private let drawLabel = UILabel()
    private let loseLabel = UILabel()

    init(frame: CGRect, array: [Int], colors: [UIColor], predictType: ZMAIPredictType) {
        self.array = array
        self.colors = colors
        self.predictType = predictType
        super.init(frame: frame)
        setupView()
    }

    required init?(coder: NSCoder) { ... }

    private func setupView() {
        // 处理标题和三个标签的初始化
        // 布局统一在这里完成
        // draw() 会负责图形绘制
    }

    override func draw(_ rect: CGRect) {
        super.draw(rect)
        // 具体绘制逻辑拆分到 4.2 - 4.4 部分说明
    }
}

这一部分只负责 UI 与属性，不负责“画图本身”。所有核心绘制逻辑都在 draw(_:) 中。

4.2 绘制圆弧

绘制圆环的关键步骤是：

将百分比转成占比（0~1）
将占比转成角度 angle = ratio * 2π
每段加上 gap（间距），通过调整 startAngle / endAngle 实现
使用 UIBezierPath 绘制圆弧
设置 lineWidth 来形成环形

示例代码（圆弧部分）：

let ratios = array.map { Double($0) / 100.0 }
var startAngle = -CGFloat.pi / 2 - .pi / 8
let gapAngle: CGFloat = .pi / 30

for (index, value) in ratios.enumerated() {

    let segmentAngle = CGFloat(value) * 2 * .pi

    let adjustedStart = startAngle + gapAngle / 2
    let adjustedEnd   = startAngle + segmentAngle - gapAngle / 2

    let path = UIBezierPath(
        arcCenter: centerPoint,
        radius: radius,
        startAngle: adjustedStart,
        endAngle: adjustedEnd,
        clockwise: true
    )
    path.lineWidth = lineWidth
    colors[index].setStroke()
    path.stroke()

    startAngle += segmentAngle
}

主要视觉效果在于：

使用 gapAngle 让段之间产生可见缝隙
通过 lineWidth 形成厚环形
起始角稍微偏移，便于控制标注位置

4.3 绘制标注折线

每个段需要绘制一个“小折线”，包括：

垂直线（沿外法线方向）
水平线（左 or 右）

核心依据是该段的 中心角 midpointAngle。

示例代码（折线部分）：

let midAngle = (adjustedStart + adjustedEnd) / 2

let startX = center.x + cos(midAngle) * (radius + lineWidth/2 + 3)
let startY = center.y + sin(midAngle) * (radius + lineWidth/2 + 3)
let endX   = center.x + cos(midAngle) * (radius + lineWidth/2 + 8)
let endY   = center.y + sin(midAngle) * (radius + lineWidth/2 + 8)

// 垂线
let linePath = UIBezierPath()
linePath.move(to: CGPoint(x: startX, y: startY))
linePath.addLine(to: CGPoint(x: endX, y: endY))
linePath.lineWidth = 1.5
colors[index].setStroke()
linePath.stroke()

// 水平线
let horizontalLength: CGFloat = 5
let horizontalEndX = endX + (cos(midAngle) >= 0 ? horizontalLength : -horizontalLength)

设计意图：

使用 cos(midAngle) 判断左右区域
让折线末端“向外伸”，为 label 提供放置空间

4.4 计算标签（Label）位置

标签跟随折线末端定位。

规则：

左侧段落：label 在水平线左端外侧
右侧段落：label 在水平线右端外侧
垂直方向保持与折线末端对齐
label 有固定宽高，使用 center 定位即可

示例代码（label 部分）：

let isLeft = cos(midAngle) < 0
let labelCenterX = isLeft
    ? horizontalEndX - (10 + labelWidth/2)
    : horizontalEndX + (10 + labelWidth/2)

label.center = CGPoint(x: labelCenterX, y: endY)

4.5 SwiftUI 桥接层

如果需要再SwiftUI页面展示，我们需要使用UIViewRepresentable做包装。

示例代码（SwiftUI 包装）：

struct ZMSkyEyeDoughnutChartView: UIViewRepresentable {
    var predictType: ZMAIPredictType
    var array: [Int]
    var colors: [UIColor]

    func makeUIView(context: Context) -> ZMSkyEyeDoughnutUIView {
        let view = ZMSkyEyeDoughnutUIView(
            frame: .zero,
            array: array,
            colors: colors,
            predictType: predictType
        )
        view.backgroundColor = .clear
        return view
    }

    func updateUIView(_ uiView: ZMSkyEyeDoughnutUIView, context: Context) {
        uiView.array = array
        uiView.colors = colors
        uiView.predictType = predictType
        uiView.setNeedsDisplay()
    }
}

SwiftUI 用户可以直接这样使用：

ZMSkyEyeDoughnutChartView(
    predictType: .spf,
    array: [60, 25, 15],
    colors: [.red, .blue, .green]
)

五. 结语

环形比例图是一类在业务场景中非常常见的数据可视化组件。无论是做占比分析、状态分布展示，还是构建预测类图表，它都具有良好的信息密度与可读性。本文从图形结构入手，拆解了每个视觉元素背后的几何逻辑，并逐步展开了圆弧绘制、段落间距、标注折线、标签定位以及 SwiftUI 桥接等核心实现细节。

虽然图形本身看起来较复杂，但只要掌握“角度计算 → 贝塞尔弧线 → 中心角标注”这条主线，就能够轻松扩展到更多类型的环形图、饼图以及带动画的可视化组件。如果你正在为项目编写类似图表，希望本文的拆解和代码示例能为你提供有价值的参考。

本示例的完整源码已整理到文末的资源区，欢迎参考与使用。
