包容性网关允许根据流程实例变量做出多个决策，所有满足条件的序列流都会执行。在进入网关时，会评估条件并采取所有符合条件的流。这种网关适用于复杂的决策逻辑，如文中提到的公司用章流程，涉及多个审批层级的判断。

1、Inclusive Gateway（包容性网关）

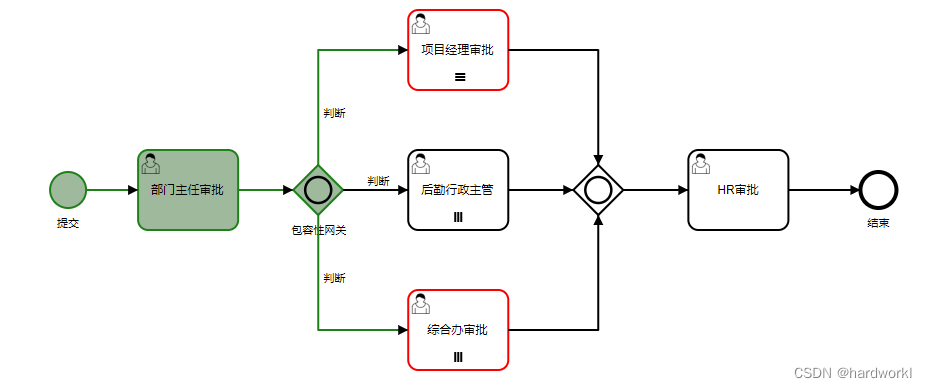

在这里插入图片描述

The inclusive gateway (or OR-gateway) allows for making multiple decisions based on data (i.e. on process instance variables).
包容性网关（或or网关）允许根据数据（即流程实例变量）做出多个决策。

If an inclusive gateway has multiple outgoing sequence flows, all sequence flows must have a condition to define when the flow is taken. If the inclusive gateway only has one outgoing sequence flow, then it does not need to have a condition.
如果包含网关具有多个传出序列流，则所有序列流都必须有一个条件来定义何时采用该流。如果包含网关只有一个传出序列流，那么它不需要有条件。

Optionally, one of the sequence flows can be marked as the default flow. This sequence flow should not have a condition, because its behavior depends on the other conditions.
可以选择将其中一个序列流标记为默认流。这个序列流不应该有条件，因为它的行为取决于其他条件。

When an inclusive gateway is entered, the conditions are evaluated. The process instance takes all sequence flows where the condition is fulfilled.
当进入包容性网关时，将评估条件。流程实例获取满足条件的所有序列流。

包容网关两个重要的特性

分支（fork）：所有出口顺序流都会被计算，对于计算为true的分支都会被执行。

聚合（join）：所有到达包容网关的并行执行，都会在网关处等待，直到每一条具有流程标志的入口顺序流，都有一个执行到达。这是与并行网关的重要区别。换句话说，包容网关只会等待将会被执行的入口顺序流。在合并后，流程穿过合并并行网关继续

重点1：
排他网关只有一条分支被执行，如果有多条符合条件的分支，流程会默认走第一条。
并行网关至少有一条分支被执行，而且所有的分支都会被执行。
包容网关有多条或者一条分支会被执行。

重点2：
包容网关包括了并行网关和排他网关的所有功能。

2、业务场景

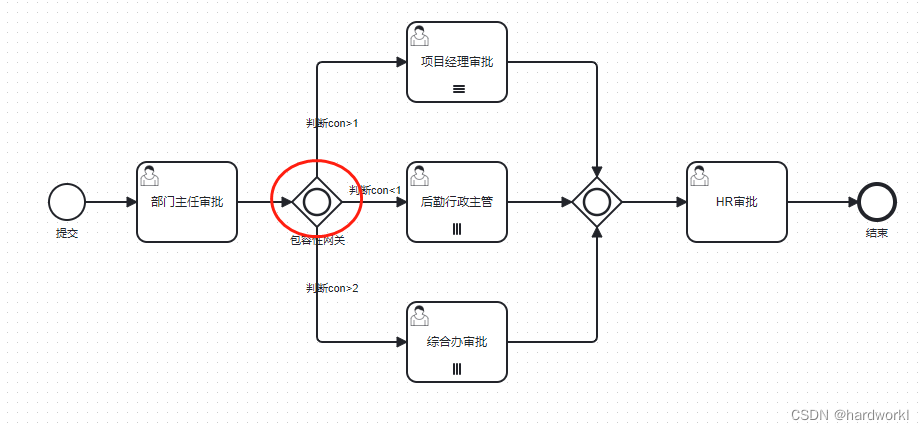

公司里有个用章的流程，先是部门主任审批，然后判断使用天数如果小于1天的需要后勤行政审批，判断使用天数如果大于1天的需要项目经理审批，而对大于2天的需要综合办审批。

在这里插入图片描述
同时满足两个条件时，需要所有条件多审批完成电子流才继续往下走，如下，判断同时符合【项目经理审批】和【综合办审批】，则项目经理和综合办审批完成后，电子流会流转到【HR审批】环节。

3、BPMN流程模型文件

<?xml version="1.0" encoding="UTF-8"?>
<bpmn:definitions xmlns:bpmn="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:camunda="http://camunda.org/schema/1.0/bpmn" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:modeler="http://camunda.org/schema/modeler/1.0" id="Definitions_14x7iqb" targetNamespace="http://bpmn.io/schema/bpmn" exporter="Camunda Modeler" exporterVersion="5.12.1" modeler:executionPlatform="Camunda Platform" modeler:executionPlatformVersion="7.19.0">
  <bpmn:process id="flow_xmgs_tylc03" name="通用流程03" isExecutable="true" camunda:historyTimeToLive="100">
    <bpmn:sequenceFlow id="flow_emg_flag01" name="判断" sourceRef="Gateway_1hrtclm" targetRef="task_xmjl">
      <bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">${amount&gt;1}</bpmn:conditionExpression>
    </bpmn:sequenceFlow>
    <bpmn:sequenceFlow id="flow_emg_flag03" name="判断" sourceRef="Gateway_1hrtclm" targetRef="task_zhb">
      <bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">${amount&gt;2}</bpmn:conditionExpression>
    </bpmn:sequenceFlow>
    <bpmn:sequenceFlow id="Flow_0oqjdy0" sourceRef="task_xmjl" targetRef="Gateway_13u1zae" />
    <bpmn:sequenceFlow id="Flow_07f6i9q" sourceRef="task_zhb" targetRef="Gateway_13u1zae" />
    <bpmn:inclusiveGateway id="Gateway_13u1zae">
      <bpmn:incoming>Flow_0oqjdy0</bpmn:incoming>
      <bpmn:incoming>Flow_07f6i9q</bpmn:incoming>
      <bpmn:incoming>Flow_1h9dpm3</bpmn:incoming>
      <bpmn:outgoing>Flow_0rsdjw3</bpmn:outgoing>
    </bpmn:inclusiveGateway>
    <bpmn:sequenceFlow id="Flow_0rsdjw3" sourceRef="Gateway_13u1zae" targetRef="task_hr" />
    <bpmn:inclusiveGateway id="Gateway_1hrtclm" name="包容性网关">
      <bpmn:incoming>Flow_1q25zh3</bpmn:incoming>
      <bpmn:outgoing>flow_emg_flag01</bpmn:outgoing>
      <bpmn:outgoing>flow_emg_flag03</bpmn:outgoing>
