VIVADO HLS创建工程以及工程面板介绍

打开软件

在Windows平台上双击桌面按钮即可打开Vivado®HLS，如下图所示。

要在Linux平台上(或从Windows上的Vivado HLS命令提示符)调用Vivado HLS，请在命令提示符处执行以下命令。

$ vivado_hls


Vivado HLS GUI打开，如下图所示。

Quick Start

可以使用“快速入门”选项执行以下任务:

Create New Project:启动项目设置向导。
Open Project:导航到现有项目或从最近的项目列表中选择。
Open Example Project:打开Vivado HLS示例。

Documentation options

 可以使用“文档”选项执行以下任务:

Tutorials：打开Vivado设计套件教程:高级合成(UG871)
User Guide:打开这个文档，Vivado设计套件用户指南:高级合成(UG902)。
Release Notes Guide:打开最新软件版本的《Vivado Design Suite用户指南:发行说明、安装和许可(UG973)》。

Vivado HLS Controls控制面板介绍

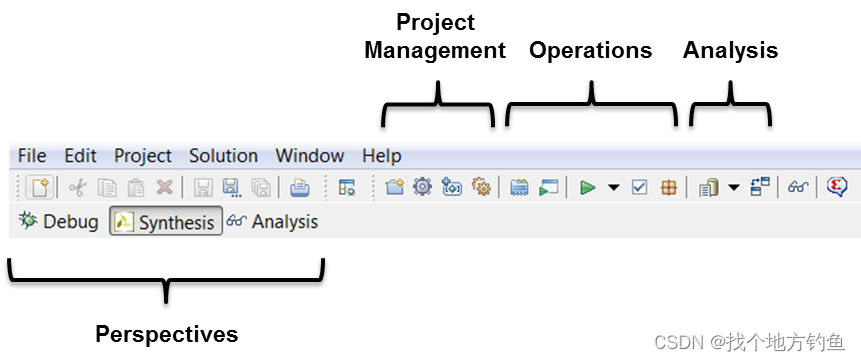

使用Vivado HLS的主要控件显示在下面的工具栏中。 项目控制确保只突出显示当前可以执行的命令。 例如，在C/RTL联合仿真执行之前，必须先进行综合。 C/RTL联合仿真工具栏按钮保持灰色，直到合成完成。

在“项目管理”部分，按钮如下(从左到右):

Create New Project：打开新项目向导。
Project Settings：允许修改当前项目设置。
New Solution：打开新解决方案对话框。
Solution Settings：允许修改当前解决方案设置。

下一组工具栏按钮控制工具operation(从左到右):
Index C Source：刷新C源代码中的注释。
Run C Simulation：打开C仿真对话框。
C Synthesis：在Vivado HLS中启动C源代码综合。
Run C/RTL Cosimulation：C和RTL联合仿真，验证RTL输出。
Export RTL：将RTL打包成所需的IP输出格式。

最后一组工具栏按钮用于设计分析analysis(从左到右):
Open Report：打开C合成报告或下拉打开其他报告。
Compare Reports:允许比较来自不同解决方案的报告。

工具栏上的每个按钮在菜单中都有相应的命令。 此外，Vivado HLS GUI提供了三个透视图perspectives。 选择透视图时，窗口会自动调整为更适合所选任务的布局。perspectives可以调整到面板右上方。
Debug:Debug透视图打开C调试器。
Synthesis:Synthesis透视图是默认的透视图，它安排执行综合的窗口。
Analysis:综合完成后使用分析视角对设计进行详细分析。 这个透视图比综合报告提供了更多的细节。

通过选择所需的透视图按钮，可以随时在透视图之间进行更改。

参考文献

https://docs.amd.com/v/u/en-US/ug902-vivado-high-level-synthesis
