使用DDR4控制器实现多通道数据读写(十四)

一、概述
在上一章节中讲述了测试模块的内容及注意事项，在测试模块中，会给出写开始标志，写起始地址，写突发长度，写数据等信号，这些信号需要通过axi写模块将上述信号通过axi4的协议与interconnect交互。本章节讲述axi写控制模块的内容。

二、模块接口

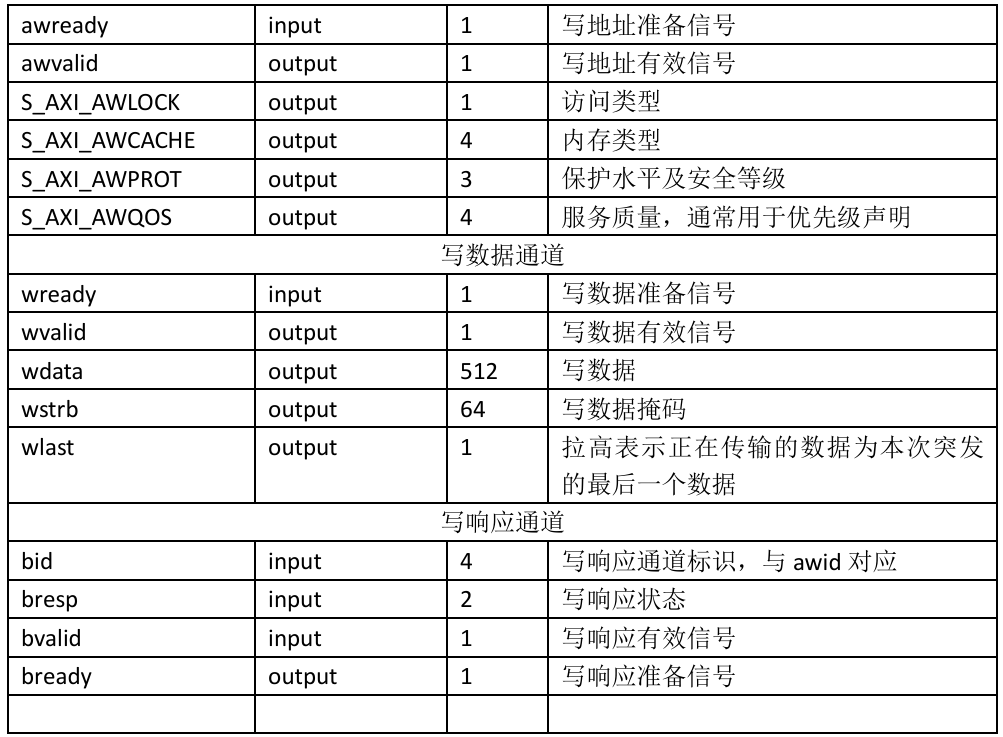

ddr4_axi_wr_ctrl模块接口列表：


三、ddr4_axi_wr_ctrl模块功能介绍

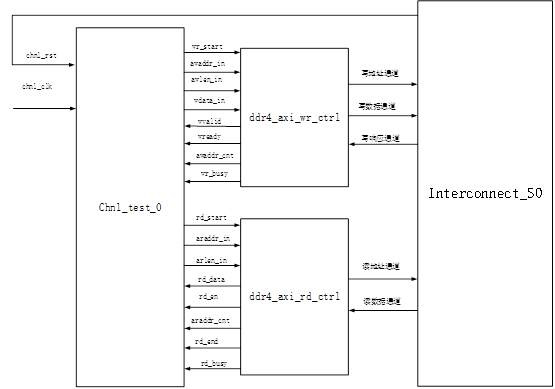

模块中的接口与interconnect交互，其中ddr4_axi_wr_ctrl模块作为axi4的主接口，interconnect作为从接口。模块主要功能为将接收的测试模块信号发送给interconnect RIP核。

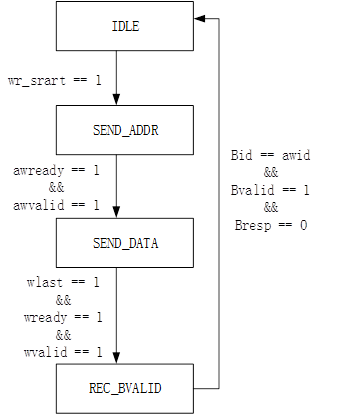

（1）状态机模型：

状态机分析：
IDLE：此状态为空闲状态，当接收到写开始标志后，状态机跳转到SEND_ADDR状态。
SEND_ADDR：此状态时，表示地址通道正在通信，发送写地址。写地址只发送一拍，所以当awready == 1 && awvalid == 1时，表示写地址被取走，然后状态机跳转到SEND_DATA状态。
SEND_DATA：此状态时，表示正在写数据，有wlast信号作为最后一拍数据的标志，当wlast == 1 && wready == 1 && wvalid == 1后，表示最后一拍的数据已经发送完成。此时状态机跳转到REC_BVALID状态。
REC_BVALID：此状态时，表示正在接收写响应。当写响应信号有效时，接收的通道标识为写入的相同，响应状态为0，表示写响应完成。状态机返回IDLE状态。

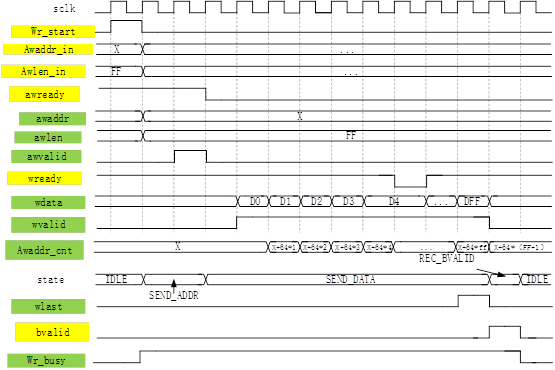

（2）、ddr4_axi_wr_ctrl模块重点时序：
黄色信号为输入，绿色信号为输出

时序说明：
1、 写地址通道
在时序图中可以看到，在接收到写标志信号时，将写地址和写长度通过握手传输给interconnect，图中的写长度awlen_in的值为’hff，实际发送的数据长度为’h100。初始地址为64的整数倍即可。

2、 写数据通道
将写数据通过wready与wvalid握手发送出去，每发送一拍数据，地址的计数值+64。一共发送了’h100个数据，所以最后地址的计数值awaddr_cnt为x+’h4000。这个值的作用是，下一次再发起写突发时，这个值可以用作初始地址。这样即可以避免地址冲突，也可以将ddr4的地址空间写满。当awaddr_cnt计数到ddr4的最大地址时，将计数器awaddr_cnt归零，怎样判断awaddr_cnt计数到ddr4的最大地址呢，ddr4的地址空间是固定的，在配置ddr4 IP时地址的位宽为32位，当awaddr_cnt计数到地址的最大值-64时，并且wvalid == 1 && wready == 1，此时ddr4的地址空间已经写到最大值。这时再将awaddr_cnt的值清0。当然，当地址写到最大值时，也是本次突发的最后一个数据。如果再向ddr4中写入数据，需要外部判断ddr4中有没有空闲地址。

3、 写响应通道
在每次写突发将数据发送出去后，开始接收写响应，在写响应通道中会接收响应的通道标识bid，在响应状态为正常，bid与awid相同时，表明写响应正确。也代表本次写突发结束。

（3）、其他接口信号说明
在本模块中，S_AXI_AWLOCK、S_AXI_AWCACHE、S_AXI_AWPROT、S_AXI_AWQOS在工程中没有特别要求，可以设置为0。
以下说明了这四个信号在axis4总线中的理解：
awlock（arlock）:访问类型（1bits）：0为正常访问。
awcache（arcache）：内存类型（4bits）：面命一次传输是怎样通过系统的。4’b0000为不缓存和不缓冲。
awprot（arprot）：保护水平及安全等级（3bits）：3’b000为普通访问。
awqos（arqos）：服务质量（4bits），该信号用于优先级声明信号，值越高代表优先级越高。

四、章节总结
在本章中描述了如何使用axi4协议将测试模块接口信号写进interconnect，其中需要注意的点是写地址和写长度的要求，需要在用户模块中根据自己的需求来定义这些信号。
