数据库实体关系模型 --- ER Model

ER模型的作用

• 数据库设计的第一步是需求分析阶段，也是最重要的一步
• 需求分析阶段的主要工作是概念建模也就是ER建模， 将需求以ER图的方式进行可视化
• ER图可以描述一个数据库的逻辑结构

ER模型的基本组成

• 实体(entity): 最基本的数据成员，An entity is an object that exists and is distinguishable from other objects

• For instance, Michelle Lee with S.S.N.890-12-3456 is an entity
• 一个entity可以是concrete(一个人，一本书等) 也可以是abstract (比如假期或者疾病)

• entity set：一组同一类型的entities组成了entity set

• 比如银行的所有用户组成了一组entity set
• entity set可以有重叠，比如Student 和 Professor这两个entity set可以有重复的entity，因为一个人可以是老师也可以是另外一节课的学生

• 属性(attributes): 一个entity用一组attributes来表示，每一个attribute有一个对应的值，比如一个人可以有name，SSN，gender，phone number等attributes

• relationship sets: the relationship between two entity sets.

• domain: 一个attribute的domain是这个attribute值得有效范围，比如电话号码是一个十一位整数

E-R 图

ER图的基本组成

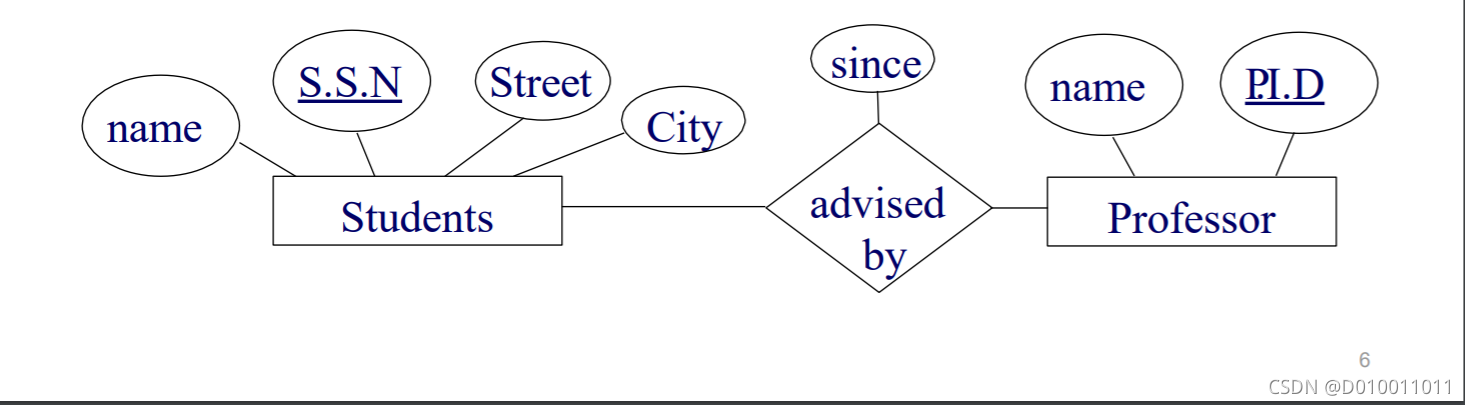

• ER 图的基本组成结构有

• 正方形 — 代表entity sets
• 椭圆形 — 表示attributes
• 菱形 — 表示relationship sets
• 线条 — 链接attributes和entity sets，entity sets和relationship sets


不同的键(Key)

超码: superkey

• 能够用来定位关系表中entity的一个或多个属性 Example: {name,S.S.N} 就是super key

候选码: candidate key

• 最小长度的超码

主键: primary key

• DB设计者指定的candidate key用来区分不同的entity 用下划线表示
