数据库系统学习系列——ER model

Entity

实体，可互相区别的实物

Relationship

一种在多个entities之间存在的关系，将多个entities联系在一起

ER Model组成

由三部分组成：

• 实体集Entity sets（老师，学生，顾客）
• 联系集Relationship sets （师生关系，销售顾客关系）
• 属性Attributes（e.g: 年龄，身高，肤色）

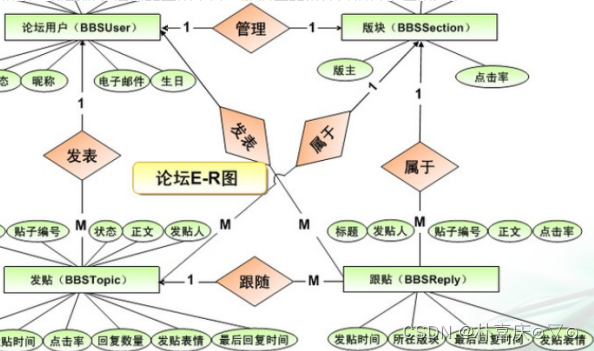

ER Diagram

将三部分组成体现在图上

方块表示实体集，菱形表示联系集，椭圆表示属性

属性类别Attribute types

• Simple & Composite: Composite表示可分的，例如地址，可细分为城市，街道，国家
• Single-valued & multivalued: multivalued例如手机号码，single如性别，Male/Female
• Derived：可从其他属性推导得出，例如知道生日，可以推导年龄

Domain：属性的可取值范围，比如年龄只能取1-150等

Mapping cardinality

one to one/one to many/many to one/many to many
——>表示directed line指到谁，谁就是唯一one
—— 表示undirected line，指到谁谁就是many
Total participation:每个entity都可以找到对应的entity，用======表示
Partial participation:有entity没有对应

对于Binary relationship主键的选择

Many to many:两边primary key的交集作为该关系的主键
One to many:Many侧的primary key作为该关系的主键
Many to one:Many侧的primary key作为该关系的主键
One to one:任意一侧的primary key作为该关系的主键
