今天小白给大家介绍一款很受欢迎的检测心率的传感器，即：PluseSensor传感器，欢迎大家一起讨论学习。

1 PluseSensor传感器简介

PulseSensor 是一款用于心率测量、脉搏波形测量和 HRV 分析的光电反射式模拟传感器。将其佩戴于手指、耳垂等处,通过导线连接可将采集到的模拟信号传输给 Arduino、STM32 和 STC12C5A 等具有模拟采集功能的单片机并转换为数字信号,再通过单片机的简单计算后就可以得到心率数值,Pulse Sensor 是一款开源硬件，非常方便二次开发。形如：

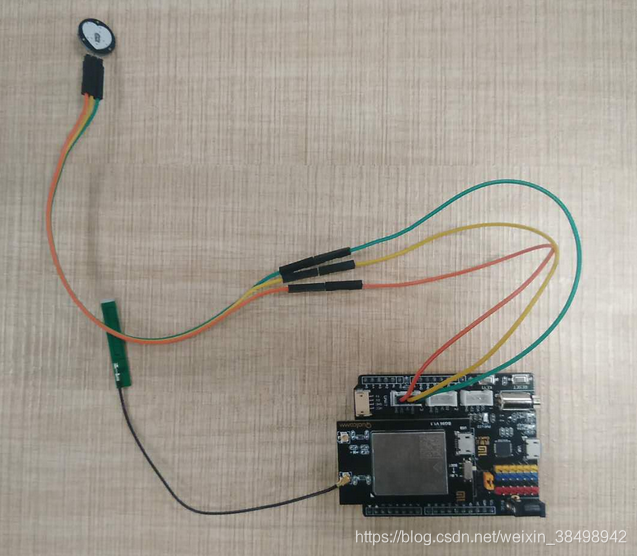

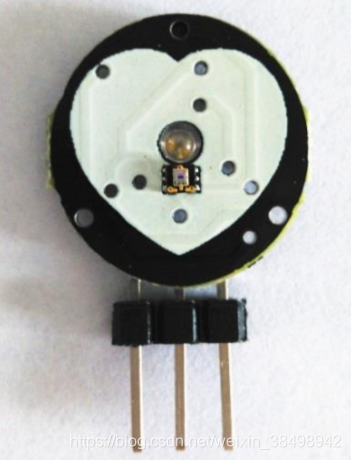

正面（手指接触面）

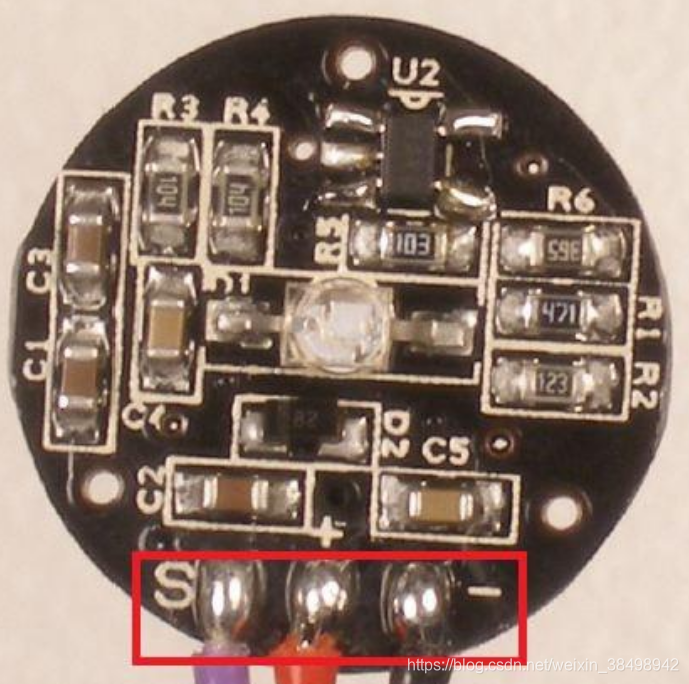

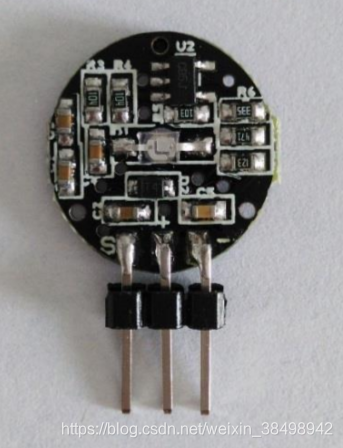

背面（非手指接触面）

2 PluseSensor传感器参数

电路板直径:16mm

电路板厚度:1.2mm

LED 峰值波长:515nm(绿光)

供电电压:3.3~5v

检测信号类型:光反射信号(PPG)

输出信号类型:模拟信号

信号放大倍数:330 倍

输出信号范围:0~VCC

电流大小:~4ma(5v 下)

分辨率:1 bpm

采样率:500Hz(由程序设定)

3 PluseSensor传感器工作原理

传统的脉搏测量方法主要有三种：一是从心电信号中提取；二是从测量血压时压力传感器测到的波动来计算脉率；三是光电容积法。前两种方法提取信号都会限制病人的活动，如果长时间使用会增加病人生理和心理上的不舒适感。而光电容积法脉搏测量作为监护测量中最普遍的方法之一，其具有方法简单、佩戴方便、可靠性高等特点。

光电容积法的基本原理是利用人体组织在血管搏动时造成透光率不同来进行脉搏测量的。其使用的传感器由光源和光电变换器两部分组成，通过绑带或夹子固定在病人的手指或耳垂上。光源一般采用对动脉血中氧和血红蛋白有选择性的一定波长（500nm~700nm）的发光二极管。当光束透过人体外周血管，由于动脉搏动充血容积变化导致这束光的透光率发生改变，此时由光电变换器接收经人体组织反射的光线，转变为电信号并将其放大和输出。由于脉搏是随心脏的搏动而周期性变化的信号，动脉血管容积也周期性变化，因此光电变换器的电信号变化周期就是脉搏率。

根据相关文献和实验结果，560nm波长左右的波可以反映皮肤浅部微动脉信息，适合用来提取脉搏信号。本传感器采用了峰值波长为515nm的绿光LED，型号为AM2520，而光接收器采用了APDS-9008，这是一款环境光感受器，感受峰值波长为565nm，两者的峰值波长相近，灵敏度较高。此外，由于脉搏信号的频带一般在0.05~200Hz之间，信号幅度均很小，一般在毫伏级水平，容易受到各种信号干扰。在传感器后面使用了低通滤波器和由运放MCP6001构成的放大器，将信号放大了330倍，同时采用分压电阻设置直流偏置电压为电源电压的1/2，使放大后的信号可以很好地被单片机的AD采集到。

整个心率传感器结构如下：

绿光Led ------> 光感受器 ------>滤波电路 ------> 放大电路，最终放大电路输出模拟信号。
