【USB声卡】uac_4i4o 四进四出开发板介绍

magic_uac 声卡设计

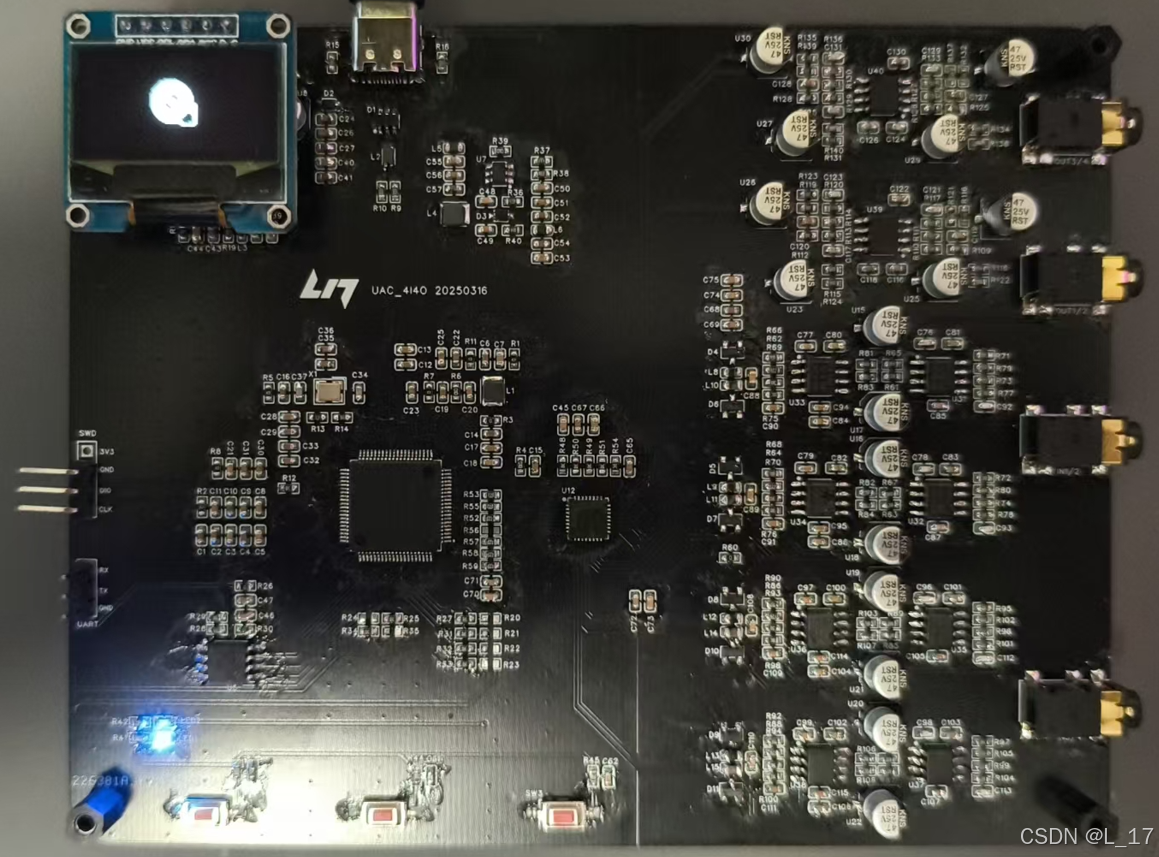

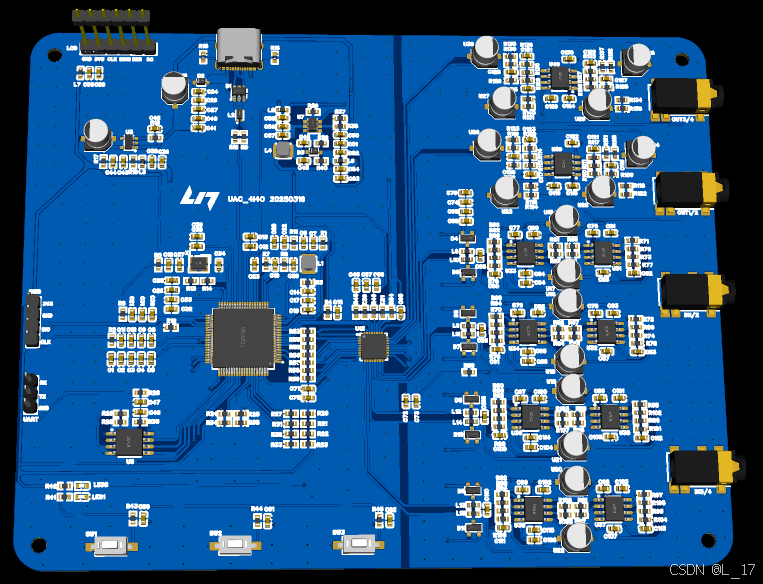

继去年 magic_uac 开发板设计，为满足平时开发需要，笔者重新设计了一款4进4出的声卡，如下图：

基本硬件结构：

MCU：MIMXRT1011DAE5A

CODEC：AK4619 四进四出，最高192k/24bit(平时扣扣嗖嗖的笔者，这次也终于舍得加钱了🐕)

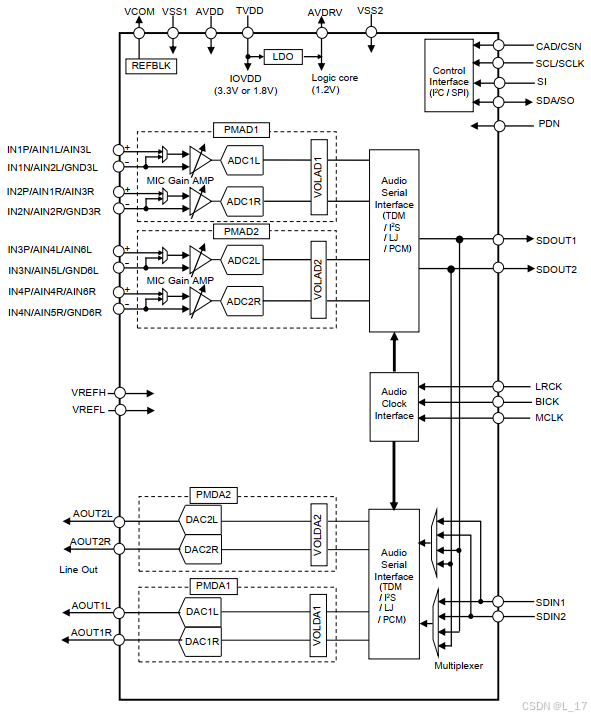

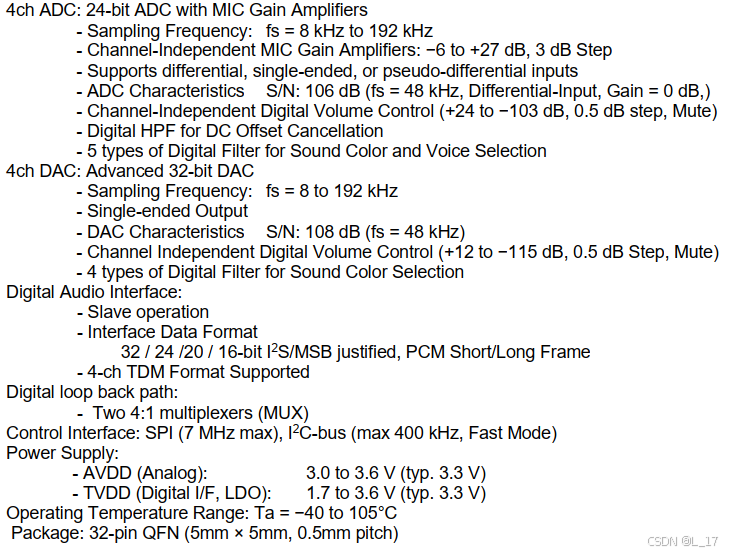

下面是有关AK4619的特性和基本框架

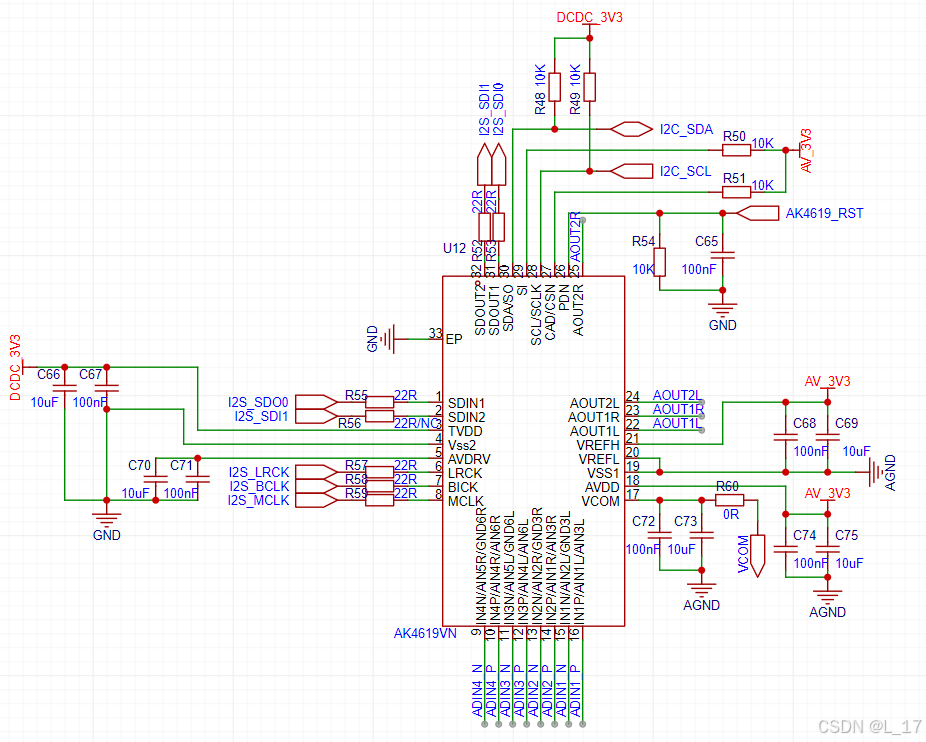

Codec基本原理图如下(具体看用TDM还是I2S方式，SDIN2和SDOUT2可以取消掉)：

这次上了这么好的Codec当然要对标当下各类专业声卡了，除此之外为了榨干最后资源，也为了音色输出更加多元，增加一些常规的滤波器和均衡(eq)调节等功能

技术特点：

多采样率（44.1K 48K 88.2K 96K 176.4K 192K）多通道（四进四出），多精度（16bit/24bit）。四进四出数字信号有如下两种设计方式：

方案一：TDM方式实现

方案二：多数据线I2S、PCM模式

多进多出方案可以了解笔者一篇文章：多进多出方案

成果展示：

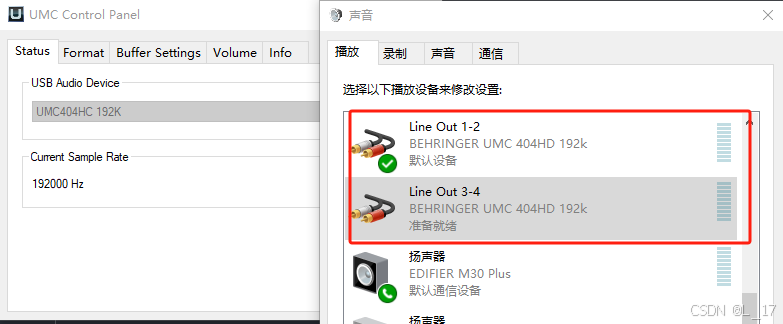

模拟 Berringer（百灵达） 一款声卡 UMC404HD，完美兼容官方asio驱动

未完待续：后期成果陆续展示
