STM32F407 + Codec AK4556 + NAND Flash MX30LF2G 录音机实现

STM32F407录音机实现

1**. 开发平台**

• MCU 型号：STM32F407VET6
• NAND Flash : MX30LF2G
• 音频Codec ： AK4556

2. 接口描述****

• Nand Flash 驱动接口：fsmc
• 音频 Codec 接口： 无（AK4556硬件配置）
• 音频收发方式：I2S DMA模式

3 实现功能

• 开机后，按下按键，开始录制音乐，
• 录制音乐过程中再次按下按键，开始播放录制的音乐

** 4.录音功能实现概况**

• 音频信号经过Codec的ADC，将模拟信号转换成I2S信号
• I2S 被STM32F407的I2S3模块接收
• STM32F407的I2S3模块接收数字音频，将数据存储在NAND Flash中 至此信号录制完成
• STM32F407从NAND FLASH读出音频数据，通过I2S2音频模块发出，实现playback功能

5. 系统框图
]

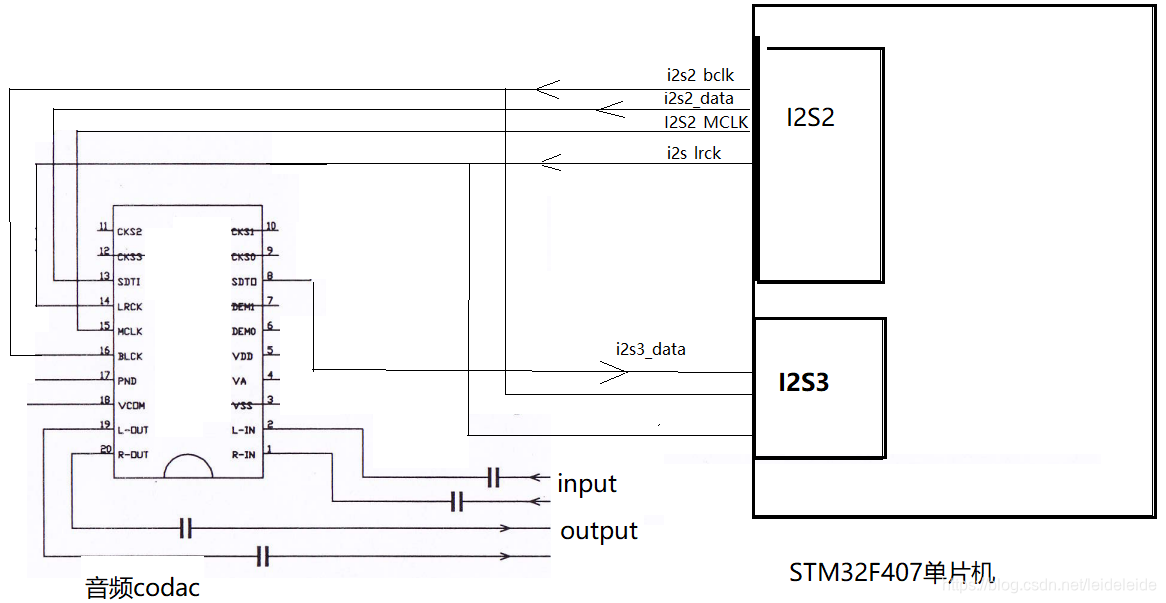

6.分模块原理图

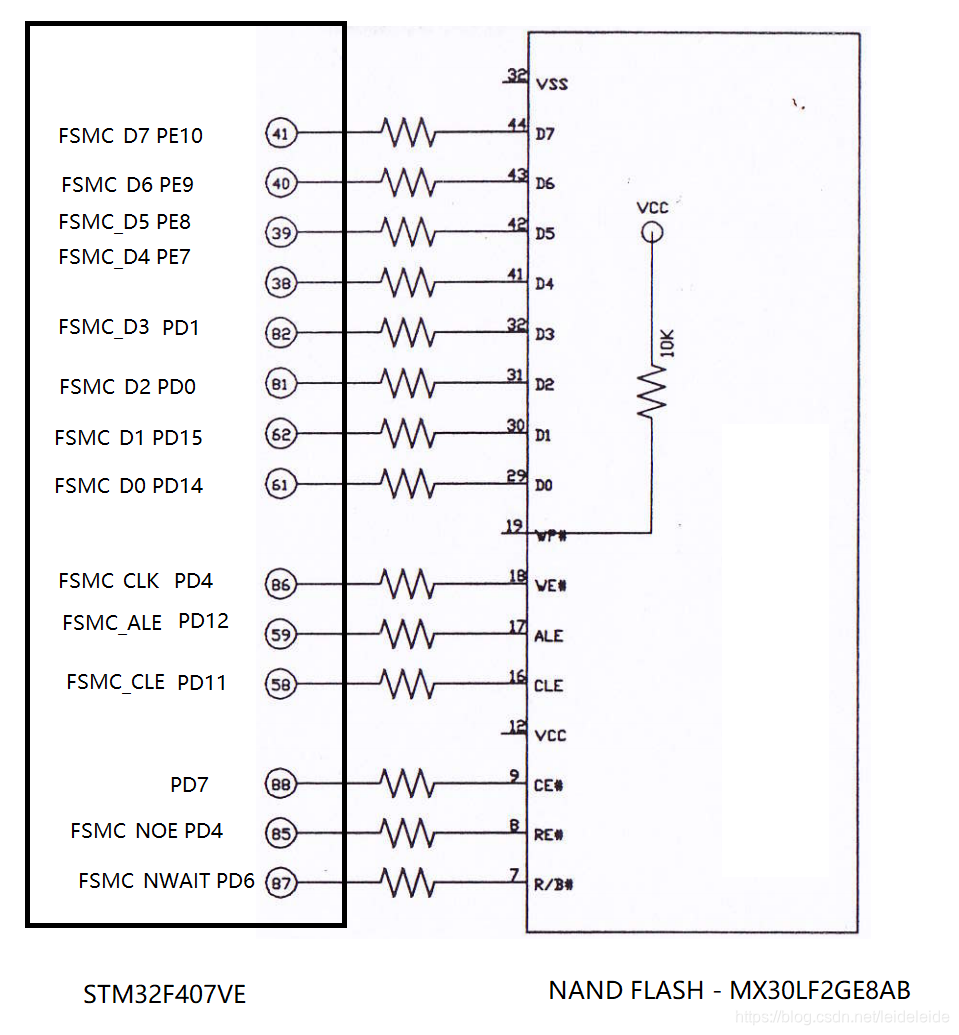

上图是MCU与nand flash的接口图

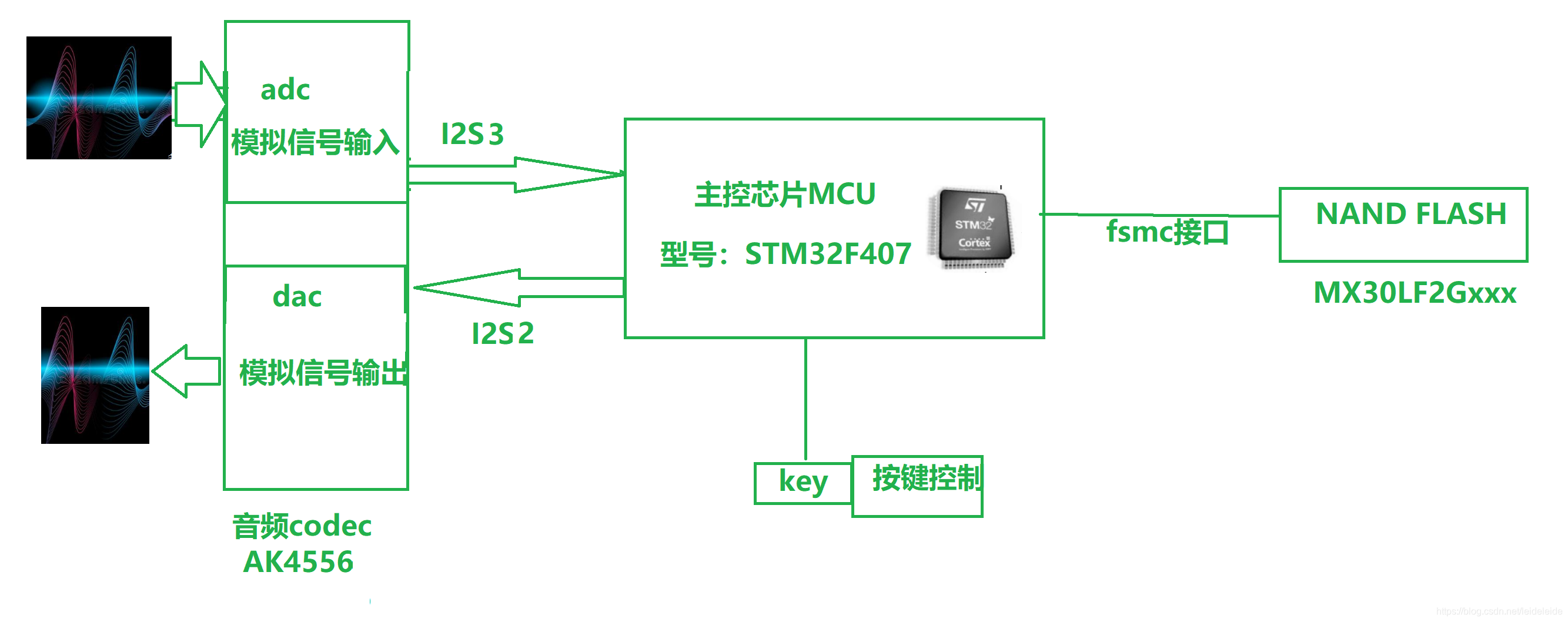

上图是音频流程图

7. I2S 口和DMA 初始化

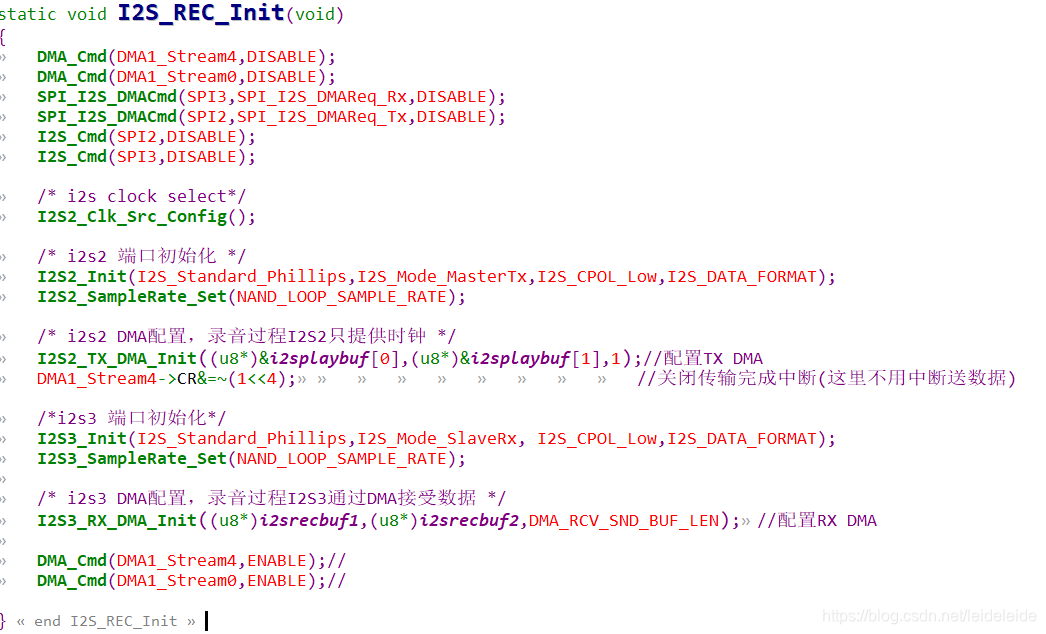

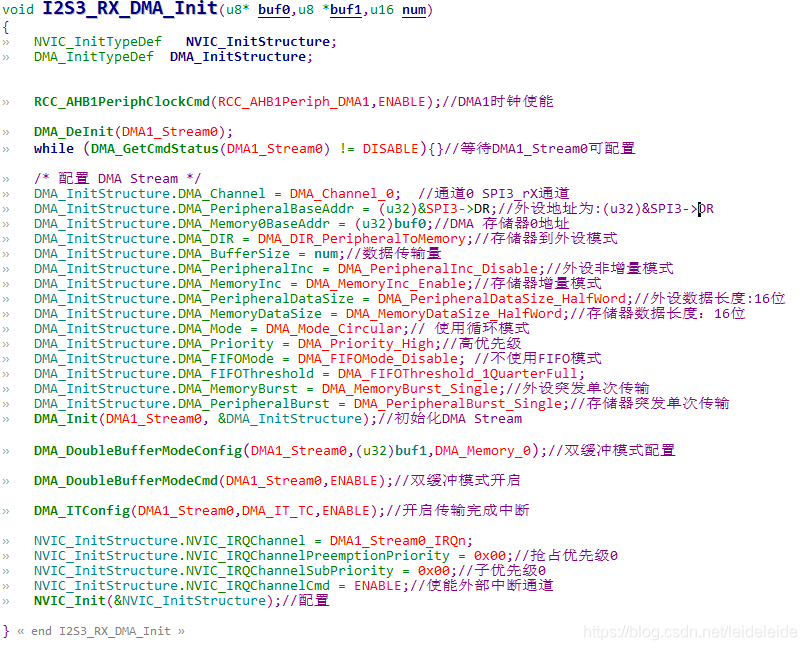

DMA方式的接收配置，注意使用DMA双缓冲

最后：
获取keil工程和源码，请+QQ: 1025054559
